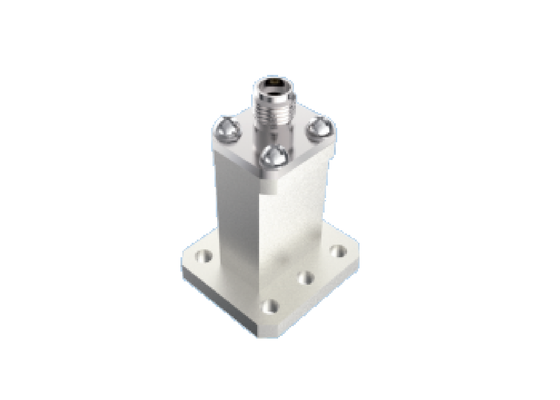

WR 51 ওয়েভগাইড থেকে 2.92mm K টাইপ অ্যাডাপ্টার Ku/K ব্যান্ড 15GHz~22GHz এন্ড লঞ্চ অ্যারোস্পেস আরএফ সংযোগকারী কম সন্নিবেশ লস সহ
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | কে টাইপ অ্যাডাপ্টার থেকে ওয়েভগাইড | মডেল: | BTZH-H1G-3 |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ: | 15GHz ~ 22GHz | প্রতিবন্ধকতা: | 50Ω |
| DWV: | 500V | অন্তরণ প্রতিরোধের: | ≥5000MΩ |
| ভিএসডব্লিউআর: | ≤1.25 | সন্নিবেশ ক্ষতি: | ≤0.25dB |
| তাপমাত্রা: | -55℃ ~125℃ | ||
| বিশেষভাবে তুলে ধরা: | 2.92 মিমি কে অ্যাডাপ্টারে ওয়েভগাইড,Ku/K ব্যান্ড আরএফ সংযোগকারী,নিম্ন সন্নিবেশ ক্ষতির সঙ্গে এয়ারস্পেস তরঙ্গদর্শক |
||
ডাব্লুআর ৫১ ওয়েভগাইড থেকে ২.৯২ মিমি কে টাইপ অ্যাডাপ্টার কু/কে ব্যান্ড ১৫ গিগাহার্জ~২২ গিগাহার্জ শেষ লঞ্চ এয়ারস্পেস ওয়েভগাইড কম ইনসেশন ক্ষতি সহ উপাদান
এলিট ইলেকট্রনিক্স এয়ারস্পেস ওয়েভগাইড উপাদান উত্পাদন করে, দুটি কাঠামোগত ধরণের পাওয়া যায়ঃ শেষলঞ্চ এবং ডান কোণ টাইপ. ফ্রিকোয়েন্সি 5.3 গিগাহার্টজ থেকে 145 গিগাহার্টজ পর্যন্ত। আয়তক্ষেত্রাকার তরঙ্গদর্শক পোর্টগুলির মধ্যে রয়েছেঃ BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
সমাক্ষ ইন্টারফেস কভার SMA, 2.92 মিমি, 2.4 মিমি এবং 1.85 মিমি, 1.0mm, 0.8mmসিরিজ।ওয়েভগাইড পোর্ট পূর্ণ ওয়েভগাইড ব্যান্ডউইথ সমর্থন করে। নির্ভরযোগ্য কাঠামো, কম্প্যাক্ট রূপরেখা মাত্রা, ভাল ধারাবাহিকতা সঙ্গে চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং হালকা ওজন বৈশিষ্ট্য (≤20 গ্রাম), এই পণ্যগুলি বিভিন্ন ধরণের মহাকাশযানে ব্যাপকভাবে ব্যবহৃত হয়।
এয়ারস্পেস ওয়েভগাইড উপাদান ডিজাইন বৈশিষ্ট্য
- কম্প্যাক্ট ডিজাইন
- ১৪৫ গিগাহার্জ পর্যন্ত ফ্রিকোয়েন্সি ব্যান্ড অপারেশন
- নির্ভরযোগ্যতার জন্য শক্ত কাঠামো
- একাধিক কনফিগারেশনে পাওয়া যায়ঃ শেষ লঞ্চ, ডান কোণ বিকল্প
- কম ভিএসডব্লিউআর এবং কম ইনসেশন ক্ষতি
50Ω 15GHz~22GHz ডাব্লুআর 51 / বিজে180 ওয়েভগাইড থেকে 2.92 মিমি অ্যাডাপ্টার কু / কে ব্যান্ড শেষ লঞ্চ এয়ারস্পেস ওয়েভগাইড উপাদানগুলি কম ভিএসডাব্লুআর সহ
মডেলঃ বিটিজেডএইচ-এইচ১জি-৩
দ্রষ্টব্যঃ মডেলের বিস্তারিত তথ্যের জন্য দয়া করে বিক্রয় বিভাগের সাথে যোগাযোগ করুন।
দ্রষ্টব্যঃ আপনার অ্যাপ্লিকেশন অনুযায়ী আরো অনুরূপ মডেলের জন্য আমাদের ক্যাটালগ চেক করুন।
অ্যাপ্লিকেশন
সি'য়ান এলিট ইলেকট্রনিক্স নিম্নলিখিত শিল্পগুলির জন্য পদ্ধতিগত আন্তঃসংযোগ সমাধানগুলিতে বিশেষজ্ঞঃ
- এয়ারস্পেস এবং এভিয়েশন সিস্টেম
- ন্যাভিগেশন এবং রাডার সরঞ্জাম
- যোগাযোগ ব্যবস্থা
- পরিমাপ যন্ত্রপাতি
- ইলেকট্রনিক্স অ্যাপ্লিকেশন
প্যাকেজিং ও শিপিং
প্রতিটি ওয়েভগাইড WR51 থেকে 2.92 মিমি এয়ারস্পেস ওয়েভগাইড উপাদানগুলি পরিবহনের সময় সুরক্ষা নিশ্চিত করার জন্য সাবধানে প্যাকেজ করা হয়ঃ
আমরা দ্রুত ডেলিভারি জন্য নির্ভরযোগ্য কুরিয়ার সেবা ব্যবহার, শিপমেন্ট উপর গ্রাহকদের ট্র্যাকিং তথ্য প্রদান।
ওয়েভগাইড বন্দরের সম্পর্কিত তথ্যঃ (শুধুমাত্র রেফারেন্সের জন্য)
| বিজে | ডব্লিউআর | ফ্রিকোয়েন্সি (জিএইচজি) | অভ্যন্তরীণ প্রস্থ | অভ্যন্তরীণ উচ্চতা | সাধারণ ফ্রিকোয়েন্সি ব্যান্ড |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | সি/এক্স ব্যান্ড |
| BJ84 | WR112 | 6.৫৭ ০৯।99 | 28.50 | 12.62 | এক্স ব্যান্ড |
| BJ100 | WR90 | 8.২০১২।50 | 22.86 | 10.16 | এক্স ব্যান্ড |
| BJ120 | WR75 | 9.৮৪১৫।00 | 19.05 | 9.525 | কূ নিম্ন ফ্রিকোয়েন্সি। |
| BJ140 | WR62 | 11.৯০১৮।00 | 15.80 | 7.90 | কু ব্যান্ড |
| BJ180 | WR51 | 15.৮০.২৪।00 | 12.95 | 6.48 | উচ্চ-কে নিম্ন ফ্রিকোয়েন্সি। |
| BJ220 | WR42 | 18.২৬.50 | 10.67 | 5.33 | কে ব্যান্ড |
| BJ260 | ডব্লিউআর৩৪ | 21.৭০.৩৩।00 | 8.636 | 4.318 | কম ফ্রিকোয়েন্সিতে। |
| BJ320 | ডব্লিউআর২৮ | 26.৫০.৪০00 | 7.112 | 3.556 | কা |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.690 | 2.845 | উচ্চ ফ্রিকোয়েন্সি / ইউ |
| BJ500 | ডব্লিউআর১৯ | 39.20 ¢ 59.60 | 4.775 | 2.388 | ইউ/ভি ব্যান্ড |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.880 | ভি ব্যান্ড |
| BJ740 | WR12 | 60.৫০.৯১।90 | 3.099 | 1.549 | ই ব্যান্ড |
| BJ900 | WR10 | 75.১১০।0 | 2.540 | 1.270 | ডাব্লু ব্যান্ড |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | এফ ব্যান্ড |
