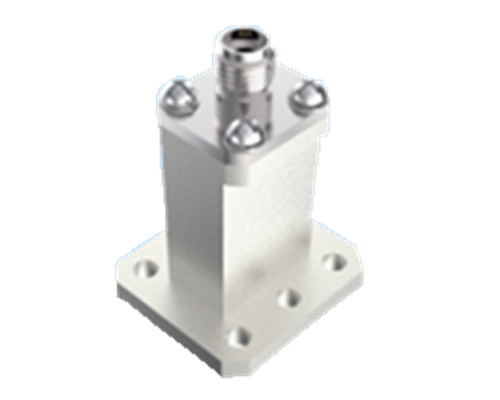

WR51 15-22GHz K2.92 মিমি এয়ারস্পেসের জন্য কোএক্সিয়াল অ্যাডাপ্টারের শেষ লঞ্চ ওয়েভগাইড
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | 2.92 আরএফ কোক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার | ক্রমাগত-তরঙ্গ শক্তি: | 2W |
|---|---|---|---|
| ঘনত্ব: | (187.5/a)GHz~(285.7/a)GHz | অন্তরণ প্রতিরোধের: | ≥5000MΩ |
| আবেদন: | যোগাযোগ | উপাদান: | ব্রাস |
| রেটেড স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা: | -55°C~+100°C | অপারেটিং তাপমাত্রা বিন্যাস: | -65°C~+125°C |
| বিশেষভাবে তুলে ধরা: | 2.৯২ টাইপ ওয়েভগাইড অ্যাডাপ্টার,হাই পারফরম্যান্স ওয়েভগাইড অ্যাডাপ্টার,BJ180 ওয়েভগাইড অ্যাডাপ্টার |
||
WR51 15-22GHz K2.92mm শেষ লঞ্চ ওয়েভগাইড থেকে কোএক্সিয়াল অ্যাডাপ্টার মহাকাশের জন্য
এলিট ইলেকট্রনিক দ্বারা উত্পাদিত মহাকাশযানের জন্য কোএক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার দুটি কাঠামোগত রূপে বিভক্ত, শেষ লঞ্চ এবং রাইট অ্যাঙ্গেল টাইপ, যার ফ্রিকোয়েন্সি পরিসীমা 5.3GHz থেকে 110GHz পর্যন্ত।
ওয়েভগাইড প্রান্তের আয়তক্ষেত্রাকার ওয়েভগাইড পোর্টগুলি হল WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900)।
কোএক্সিয়াল প্রান্ত ইন্টারফেস SMA সিরিজ, 2.92 সিরিজ, 2.4 সিরিজ, 1.85 সিরিজ, ইত্যাদির সাথে ইন্টারফেস করে। প্রতিটি ওয়েভগাইড পোর্ট পণ্য সম্পূর্ণ ওয়েভগাইড ব্যান্ডউইথ কভার করে এবং পণ্যগুলির নির্ভরযোগ্য কাঠামো, ছোট বাইরের মাত্রা, চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং ধারাবাহিকতা, এবং হালকা ওজন (≤20g) ইত্যাদি রয়েছে। এগুলি বিভিন্ন ধরণের মহাকাশযানে ব্যাপকভাবে ব্যবহৃত হয়েছে।
স্পেসিফিকেশন:
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে।
| প্রধান প্যারামিটার | |||
| নিরবচ্ছিন্ন-তরঙ্গ শক্তি | 2W | ||
| ফ্রিকোয়েন্সি পরিসীমা | (187.5/a)GHz~(285.7/a)GHz, a হল ওয়েভগাইড পোর্টের দীর্ঘ দিকের মাত্রা | ||
| অপারেটিং তাপমাত্রা পরিসীমা | -65°C~+125°C | ||
| ইনসুলেশন প্রতিরোধ | ≥5000MΩ | ||
| অন্যান্য | |||
| প্লেটিং পুরুত্ব | কেন্দ্রীয় যোগাযোগের উপর সোনার প্লেটিং স্তরের পুরুত্ব ≥1.27μm | ||
| প্লেটিং ছিদ্রতা | তরল নাইট্রিক অ্যাসিড | 1.316 (তাপমাত্রা 25°C±3°C) এর আপেক্ষিক গুরুত্ব সহ একটি স্বচ্ছ পাত্রে, 30s | |
| ঘন নাইট্রিক অ্যাসিড | 25°C±3°C তাপমাত্রায় একটি পাত্রে 68% বিশ্লেষণাত্মক বিশুদ্ধতা, 20 মিনিট | ||
| রেটেড স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা | -55°C~+100°C | ||

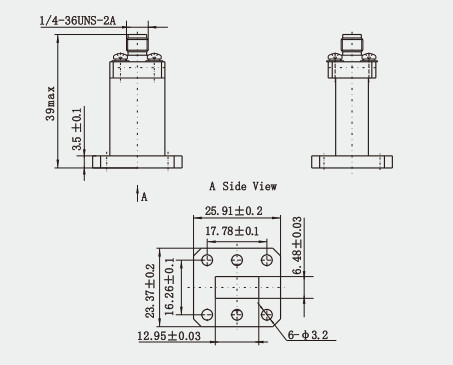

আউটলাইন অঙ্কন:(মিমি)
বৈশিষ্ট্য:
- শক্তিশালী সামঞ্জস্যতা:ওয়েভগাইড কোএক্সিয়াল কনভার্টারগুলি অনেক ধরণের RF ক্যাবলের সাথে সামঞ্জস্যপূর্ণ, যার মধ্যে আধা-কঠিন ক্যাবল এবং নমনীয় ক্যাবল রয়েছে, যা এটিকে ব্যবহারিক অ্যাপ্লিকেশনগুলিতে আরও ব্যাপকভাবে প্রযোজ্য করে তোলে।
- অ্যাপ্লিকেশনের বিস্তৃত পরিসর:ওয়েভগাইড কোএক্সিয়াল কনভার্টারগুলি অ্যান্টেনা সিস্টেম, মাইক্রোওয়েভ যোগাযোগ ব্যবস্থা, রাডার সিস্টেম, পরীক্ষার সরঞ্জাম এবং অন্যান্য ক্ষেত্রে বিভিন্ন ট্রান্সমিশন মিডিয়ার মধ্যে শক্তি রূপান্তর উপলব্ধি করতে ব্যাপকভাবে ব্যবহৃত হয়।
- উচ্চ-দক্ষতা শক্তি রূপান্তর:ওয়েভগাইড কোএক্সিয়াল কনভার্টারের নকশা বিভিন্ন ট্রান্সমিশন মিডিয়ামের ইলেক্ট্রোম্যাগনেটিক ওয়েভ প্রচার বৈশিষ্ট্যের পার্থক্যের উপর ভিত্তি করে এবং যুক্তিসঙ্গত কাঠামোগত নকশা এবং প্যারামিটার নির্বাচনের মাধ্যমে ওয়েভগাইড এবং কোএক্সিয়াল লাইনের মধ্যে উচ্চ-দক্ষতা শক্তি রূপান্তর উপলব্ধি করে।
অ্যাপ্লিকেশন:
- 1. স্যাটেলাইট যোগাযোগ:ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলি স্যাটেলাইট যোগাযোগের ক্ষেত্রেও প্রযোজ্য, বিশেষ করে যখন গ্রাউন্ড স্টেশনের কোএক্সিয়াল লাইনকে স্যাটেলাইটের ওয়েভগাইড সিস্টেমের সাথে সংযুক্ত করা প্রয়োজন।
- 2. ওয়্যারলেস যোগাযোগ এবং শিল্প মাইক্রোওয়েভ:ওয়্যারলেস যোগাযোগ এবং শিল্প মাইক্রোওয়েভ অ্যাপ্লিকেশনগুলিতে, দক্ষ সংকেত সংক্রমণ এবং বিতরণের জন্য ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলি বিভিন্ন RF উপাদানগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
- 3. পরীক্ষা এবং পরিমাপ সিস্টেম:RF মাইক্রোওয়েভ ক্ষেত্রে পরীক্ষা এবং পরিমাপ সিস্টেমগুলিতে, পরীক্ষার ফলাফলের নির্ভুলতা নিশ্চিত করতে ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলি পরীক্ষার যন্ত্রগুলিকে পরীক্ষার অধীনে থাকা ডিভাইসের সাথে সংযুক্ত করতে ব্যবহৃত হয়।
ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস-রেফারেন্স
| চীনা স্ট্যান্ডার্ড | আন্তর্জাতিক স্ট্যান্ডার্ড | ফ্রিকোয়েন্সি পরিসীমা (GHz) |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
পণ্য ক্যাটালগ:
1.85 সিরিজ
2.4 সিরিজ
2.92 সিরিজ
SMA সিরিজ
SMP সিরিজ
SMPM সিরিজ
গ্লাস ইনসুলেটর পণ্য
কোএক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার
নোট:
আমাদের 1,000 এর বেশি প্রকারের ওয়েভগাইড পণ্য, আপনি যে সংযোগকারীটি ব্যবহার করছেন তা খুঁজে না পেলে, আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন।
