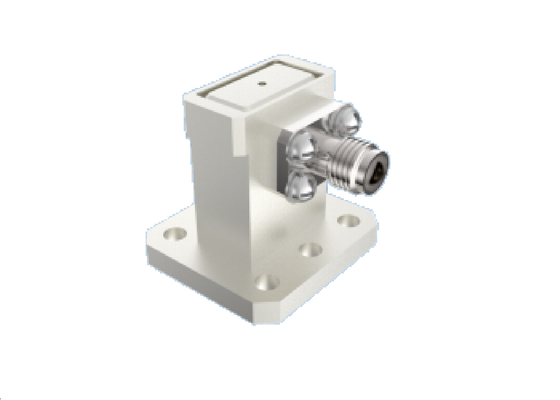

50Ω 15GHz~22GHz WR 51/BJ180 ওয়েভগাইড থেকে 2.92mm অ্যাডাপ্টার Ku/K ব্যান্ড সমকোণ কাঠামো কম VSWR এবং কম সন্নিবেশ ক্ষতি সহ অ্যারোস্পেস আরএফ সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | 2.92 মিমি অ্যাডাপ্টারের ওয়েভগাইড | মডেল: | BTZH-P1G-3 |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ: | 15GHz ~ 22GHz | প্রতিবন্ধকতা: | 50Ω |
| DWV: | 500V | অন্তরণ প্রতিরোধের: | ≥5000MΩ |
| ভিএসডব্লিউআর: | ≤1.25 | সন্নিবেশ ক্ষতি: | ≤0.25dB |
| তাপমাত্রা: | -55℃ ~125℃ | ||
| বিশেষভাবে তুলে ধরা: | 50Ω WR 51 ওয়েভগাইড অ্যাডাপ্টার,Ku/K ব্যান্ড ডান কোণ সংযোগকারী,নিম্ন VSWR এয়ারস্পেস আরএফ অ্যাডাপ্টার |
||
50Ω 15GHz~22GHz WR 51/BJ180 ওয়েভগাইড টু 2.92 মিমি অ্যাডাপ্টার কু/কে ব্যান্ড ডান কোণ কাঠামো কম ভিএসডব্লিউআর সহ এয়ারস্পেস আরএফ সংযোগকারী
এলিট ইলেকট্রনিক্স এয়ারস্পেস গ্রেড তরঙ্গদর্শন থেকে কোঅক্সিয়াল অ্যাডাপ্টারে উত্পাদন করে, দুটি কাঠামোগত ধরণের মধ্যে উপলব্ধঃ শেষলঞ্চ এবং ডান কোণ টাইপ. ফ্রিকোয়েন্সি 5.3 গিগাহার্টজ থেকে 145 গিগাহার্টজ পর্যন্ত। এয়ারস্পেস ওয়েভগাইড কম্পোনেন্টস আয়তক্ষেত্রাকার ওয়েভগাইড পোর্টগুলির মধ্যে রয়েছেঃ BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51),BJ220 ((WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
সমাক্ষ ইন্টারফেস কভার SMA, 2.92 মিমি, 2.4 মিমি এবং 1.85 মিমি, 1.0mm, 0.8mmসিরিজ।ওয়েভগাইড পোর্ট পূর্ণ ওয়েভগাইড ব্যান্ডউইথ সমর্থন করে। নির্ভরযোগ্য কাঠামো, কম্প্যাক্ট রূপরেখা মাত্রা, ভাল ধারাবাহিকতা সঙ্গে চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং হালকা ওজন বৈশিষ্ট্য (≤20 গ্রাম), এই পণ্যগুলি বিভিন্ন ধরণের মহাকাশযানে ব্যাপকভাবে ব্যবহৃত হয়।
এয়ারস্পেস ওয়েভগাইড উপাদানগুলির নকশা বৈশিষ্ট্য
- কম্প্যাক্ট ডিজাইন
- ১৪৫ গিগাহার্জ পর্যন্ত ফ্রিকোয়েন্সি ব্যান্ড অপারেশন
- নির্ভরযোগ্যতার জন্য শক্ত কাঠামো
- একাধিক কনফিগারেশনে পাওয়া যায়ঃ শেষ লঞ্চ, ডান কোণ বিকল্প
- কম ভিএসডব্লিউআর এবং কম ইনসেশন ক্ষতি
50Ω 15GHz~22GHz WR 51/BJ180 ওয়েভগাইড টু 2.92 মিমি অ্যাডাপ্টার কু/কে ব্যান্ড ডান কোণ কাঠামো কম ভিএসডব্লিউআর সহ এয়ারস্পেস আরএফ সংযোগকারী
মডেলঃ বিটিজেডএইচ-পি১জি-৩
দ্রষ্টব্যঃ মডেলের বিস্তারিত তথ্যের জন্য দয়া করে বিক্রয় বিভাগের সাথে যোগাযোগ করুন।
দ্রষ্টব্যঃ আপনার অ্যাপ্লিকেশন অনুযায়ী আরো অনুরূপ মডেলের জন্য আমাদের ক্যাটালগ চেক করুন।
এয়ারস্পেস ওয়েভগাইড উপাদানগুলির অ্যাপ্লিকেশন
সি'য়ান এলিট ইলেকট্রনিক্স নিম্নলিখিত শিল্পগুলির জন্য পদ্ধতিগত আন্তঃসংযোগ সমাধানগুলিতে বিশেষজ্ঞঃ
- এয়ারস্পেস এবং এভিয়েশন সিস্টেম
- ন্যাভিগেশন এবং রাডার সরঞ্জাম
- যোগাযোগ ব্যবস্থা
- পরিমাপ যন্ত্রপাতি
- ইলেকট্রনিক্স অ্যাপ্লিকেশন
প্যাকেজিং ও শিপিং
প্রতিটি এয়ারস্পেস ওয়েভগাইড উপাদান পরিবহনের সময় সুরক্ষা নিশ্চিত করার জন্য সাবধানে প্যাকেজ করা হয়ঃ
আমরা দ্রুত ডেলিভারি জন্য নির্ভরযোগ্য কুরিয়ার সেবা ব্যবহার, শিপমেন্ট উপর গ্রাহকদের ট্র্যাকিং তথ্য প্রদান।
ওয়েভগাইড বন্দরের সম্পর্কিত তথ্যঃ (শুধুমাত্র রেফারেন্সের জন্য)
| বিজে | ডব্লিউআর | ফ্রিকোয়েন্সি (জিএইচজি) | অভ্যন্তরীণ প্রস্থ | অভ্যন্তরীণ উচ্চতা | সাধারণ ফ্রিকোয়েন্সি ব্যান্ড |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | সি/এক্স ব্যান্ড |
| BJ84 | WR112 | 6.৫৭ ০৯।99 | 28.50 | 12.62 | এক্স ব্যান্ড |
| BJ100 | WR90 | 8.২০১২।50 | 22.86 | 10.16 | এক্স ব্যান্ড |
| BJ120 | WR75 | 9.৮৪১৫।00 | 19.05 | 9.525 | কূ নিম্ন ফ্রিকোয়েন্সি। |
| BJ140 | WR62 | 11.৯০১৮।00 | 15.80 | 7.90 | কু ব্যান্ড |
| BJ180 | WR51 | 15.৮০.২৪।00 | 12.95 | 6.48 | উচ্চ-কে নিম্ন ফ্রিকোয়েন্সি। |
| BJ220 | WR42 | 18.২৬.50 | 10.67 | 5.33 | কে ব্যান্ড |
| BJ260 | ডব্লিউআর৩৪ | 21.৭০.৩৩।00 | 8.636 | 4.318 | কম ফ্রিকোয়েন্সিতে। |
| BJ320 | ডব্লিউআর২৮ | 26.৫০.৪০00 | 7.112 | 3.556 | কা |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.690 | 2.845 | উচ্চ ফ্রিকোয়েন্সি / ইউ |
| BJ500 | ডব্লিউআর১৯ | 39.20 ¢ 59.60 | 4.775 | 2.388 | ইউ/ভি ব্যান্ড |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.880 | ভি ব্যান্ড |
| BJ740 | WR12 | 60.৫০.৯১।90 | 3.099 | 1.549 | ই ব্যান্ড |
| BJ900 | WR10 | 75.১১০।0 | 2.540 | 1.270 | ডাব্লু ব্যান্ড |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | এফ ব্যান্ড |
