15GHz-22GHz K2.92mm ডান কোণ থেকে WR51 ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টার, মহাকাশ শিল্পের জন্য
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | কোক্স অ্যাডাপ্টারে 2.92 মিমি ওয়েভগাইড | ঘনত্ব: | 15GHz ~ 22GHz |
|---|---|---|---|
| আবেদন: | মহাকাশ | সন্নিবেশ হ্রাস: | ≤0.25 ডিবি |
| ভিএসডব্লিউআর: | ≤1.25 | রোহস সম্মত: | হ্যাঁ। |
| সংযোগকারী প্রকার: | K2.92 মিমি | ওয়েভগাইড সাইজ: | ডাব্লুআর -51 |
| ওজন: | ≤20 গ্রাম | ||
| বিশেষভাবে তুলে ধরা: | BJ180 সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার,হাই পারফরম্যান্স সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার,2.৯২ টাইপ সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার |
||

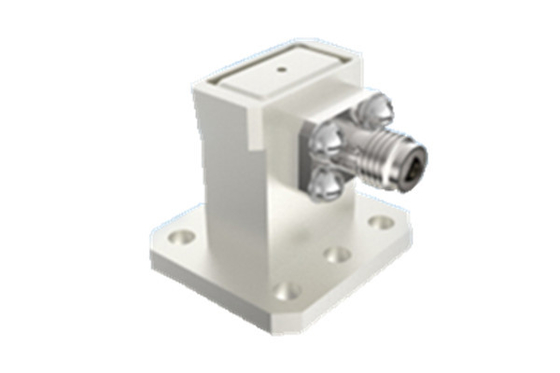

15GHz-22GHz K2.92mm ডান কোণ থেকে WR51 ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টার
এলিট ইলেকট্রনিক দ্বারা উত্পাদিত মহাকাশযানগুলির জন্য কোঅক্সিয়াল ওয়েভগাইড অ্যাডাপ্টারগুলি দুটি কাঠামোগত ফর্ম, শেষ লঞ্চ এবং ডান কোণ ধরণের মধ্যে বিভক্ত, যার ফ্রিকোয়েন্সি পরিসীমা 5.3GHz থেকে 110GHz পর্যন্ত।
ওয়েভগাইডের শেষের দিকে অবস্থিত আয়তক্ষেত্রাকার ওয়েভগাইড পোর্টগুলি হল WR137 ((BJ70), WR112 ((BJ84), WR90 ((BJ100), WR75 ((BJ120), WR62 ((BJ140), WR51 ((BJ180), WR42 ((BJ220), WR34 ((BJ260), WR28 ((BJ320), WR22 ((BJ400), WR18 ((BJ500),WR14 ((BJ620), WR12 ((BJ740), WR10 ((BJ900) ।
এসএমএ সিরিজ, ২.৯২ সিরিজ, ২.৪ সিরিজ, ১.৮৫ সিরিজ ইত্যাদির সাথে কোঅক্সিয়াল শেষ ইন্টারফেস। প্রতিটি তরঙ্গদর্শক পোর্ট পণ্যটি পুরো তরঙ্গদর্শক ব্যান্ডউইথকে কভার করে এবং পণ্যগুলির নির্ভরযোগ্য কাঠামো রয়েছে,ছোট বাহ্যিক মাত্রা, চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং ধারাবাহিকতা, এবং হালকা ওজন (≤20g), ইত্যাদি। তারা বিভিন্ন ধরণের মহাকাশযানে ব্যাপকভাবে ব্যবহৃত হয়েছে।
স্পেসিফিকেশনঃ
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
| প্রধান পরামিতি | |||
| ক্রমাগত তরঙ্গ শক্তি | ২ ওয়াট | ||
| ফ্রিকোয়েন্সি রেঞ্জ | (187.5/a) গিগাহার্জ~(285.7/a) গিগাহার্জ,a হল ওয়েভগাইড পোর্টের লম্বা দিকের মাত্রা | ||
| অপারেটিং তাপমাত্রা পরিসীমা | -৬৫°সি~+১২৫°সি | ||
| আইসোলেশন প্রতিরোধের | ≥5000MΩ | ||
| অন্যান্য | |||
| প্লাটিং বেধ | কেন্দ্রীয় যোগাযোগে স্বর্ণের ধাতুপট্টাবৃত স্তরের বেধ ≥1.27μm | ||
| প্লাটিং পোরোসিটি | দ্রবীভূত নাইট্রিক এসিড | একটি স্বচ্ছ পাত্রে 1.316 (তাপমাত্রা 25°C±3°C) এর একটি নির্দিষ্ট মাধ্যাকর্ষণ সঙ্গে, 30s | |
| ঘনীভূত নাইট্রিক এসিড | কনসেন্ট্রেশন বিশ্লেষণগতভাবে বিশুদ্ধ 68% একটি পাত্রে 25°C±3°C,20min | ||
| নামমাত্র স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা | -৫৫°সি থেকে ১০০°সি | ||

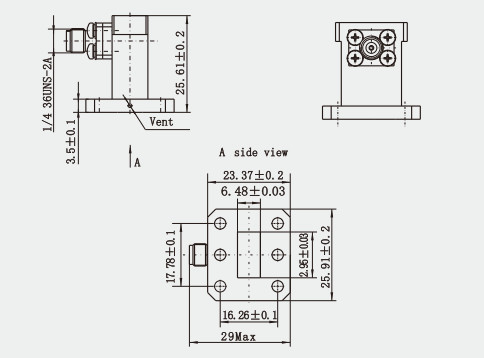

রূপরেখা:(মিমি)
বৈশিষ্ট্যঃ
1. উচ্চ দক্ষতা শক্তি রূপান্তরঃওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারের নকশাটি বিভিন্ন ট্রান্সমিশন মিডিয়ামে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ প্রসারণের বৈশিষ্ট্যগুলির পার্থক্যের উপর ভিত্তি করে।এবং যুক্তিসঙ্গত কাঠামোগত নকশা এবং পরামিতি নির্বাচন মাধ্যমে তরঙ্গপথ এবং সমাক্ষ লাইন মধ্যে উচ্চ দক্ষতা শক্তি রূপান্তর উপলব্ধি.
2. প্রশস্ত ব্যান্ডউইথ:ওয়েভগাইড কোঅক্সিয়াল অ্যাডাপ্টারের একটি বিস্তৃত ব্যান্ডউইথ রয়েছে, যা ডিসি থেকে মিলিমিটার তরঙ্গ ব্যান্ড এবং এমনকি উচ্চতর ফ্রিকোয়েন্সি পরিসীমা জুড়ে coverেকে রাখতে পারে।
3. নিম্ন সন্নিবেশ ক্ষতি:ওয়েভগাইড কোঅক্সিয়াল অ্যাডাপ্টাররূপান্তর প্রক্রিয়া চলাকালীন কম সন্নিবেশের ক্ষতি রয়েছে, যার অর্থ রূপান্তর প্রক্রিয়া চলাকালীন সংকেত কম শক্তি হারাতে পারে, যা সংকেতের অখণ্ডতা এবং শক্তি বজায় রাখতে সহায়তা করে।
4কম ভিএসডব্লিউআরঃভিএসডাব্লুআর হল ট্রান্সমিশন লাইনের মেলেজিং ডিগ্রি পরিমাপ। ওয়েভগাইড কোঅক্সিয়াল অ্যাডাপ্টারগুলির একটি কম ভিএসডাব্লুআর রয়েছে, যা একটি ভাল মেলেজিং কর্মক্ষমতা নির্দেশ করে এবং সংকেত প্রতিফলন এবং বিকৃতি হ্রাস করে.
5বিভিন্ন কাঠামো:ওয়েভগাইড কোঅক্সিয়াল অ্যাডাপ্টারের বিভিন্ন কাঠামো রয়েছে, যেমন অর্টোগোনাল 90 ° ওয়েভগাইড কোঅক্সিয়াল অ্যাডাপ্টার এবং শেষ 180 ° ওয়েভগাইড কোঅক্সিয়াল অ্যাডাপ্টার,যা বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে.
প্রয়োগঃ
1. মাইক্রোওয়েভ সরঞ্জাম এবং সিস্টেম: মাইক্রোওয়েভ সরঞ্জামগুলিতে, কার্যকর সংকেত সংক্রমণের জন্য বিভিন্ন ট্রান্সমিশন লাইন যেমন কোঅক্সিয়াল লাইন এবং তরঙ্গনির্দেশক টিউবগুলি সংযুক্ত করতে তরঙ্গনির্দেশক সমাক্ষ রূপান্তরকারী ব্যবহার করা হয়।এটি বিভিন্ন মাইক্রোওয়েভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যেমন অ্যান্টেনা, ট্রান্সমিটার, রিসিভার এবং ক্যারিয়ার টার্মিনাল সরঞ্জাম।
2. রাডার সিস্টেম:রাডার সিস্টেমে, ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টার একটি অপরিহার্য প্যাসিভ রূপান্তর ডিভাইস যা স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করার জন্য রাডারের বিভিন্ন অংশকে সংযুক্ত করতে ব্যবহৃত হয়।
3স্যাটেলাইট যোগাযোগ:ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলি স্যাটেলাইট যোগাযোগের ক্ষেত্রেও প্রযোজ্য,বিশেষ করে যখন গ্রাউন্ড স্টেশনের কোঅক্সিয়াল লাইনকে উপগ্রহের ওয়েভগাইড সিস্টেমের সাথে আন্তঃসংযুক্ত করা প্রয়োজন.
ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস রেফারেন্স
| চীনা মানদণ্ড | আন্তর্জাতিক মান | ফ্রিকোয়েন্সি রেঞ্জ (জিএইচজি) |
| BJ70 | WR137 | 5.38 ~ 8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.২০-১২।5 |
| BJ120 | WR75 | 9.৮৪-১৫।0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | ডব্লিউআর৪২ | 17.6~26.7 |
| BJ260 | ডব্লিউআর৩৪ | 21.7~33.0 |
| BJ320 | ডব্লিউআর২৮ | 26.৩-৪০।0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.২~৫৯।6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
