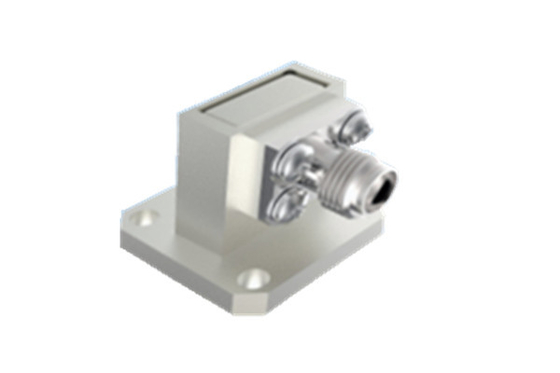

2.92 টাইপ সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার BJ260 যোগাযোগের জন্য
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | 2.92 আরএফ কোক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার | ক্রমাগত-তরঙ্গ শক্তি: | 2W |
|---|---|---|---|
| ঘনত্ব: | (187.5/a)GHz~(285.7/a)GHz | অন্তরণ প্রতিরোধের: | ≥5000MΩ |
| প্রয়োগ: | যোগাযোগ | উপাদান: | ব্রাস |
| রেটেড স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা: | -55°C~+100°C | অপারেটিং তাপমাত্রা বিন্যাস: | -65°C~+125°C |
| বিশেষভাবে তুলে ধরা: | 2.92 মিমি অ্যাডাপ্টারের ওয়েভগাইড,সাইড ফিড কোঅক্সিয়াল অ্যাডাপ্টার,BJ260 ওয়েভগাইড অ্যাডাপ্টার |
||
কমিউনিকেশন এর জন্য ওয়েভগাইড টু ২.৯২ টাইপ সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার BJ260
আমাদের কোম্পানি মহাকাশযানের অ্যাপ্লিকেশনের জন্য বিশেষভাবে তৈরি কোএক্সিয়াল ওয়েভগাইড কনভার্টার উৎপাদনে বিশেষজ্ঞ, যা দুটি ভিন্ন কনফিগারেশনে উপলব্ধ: ডাইরেক্ট-ফিড এবং সাইড-ফিড।
এই কনভার্টারগুলি ৫.৩ গিগাহার্টজ থেকে ১১০ গিগাহার্টজ পর্যন্ত বিস্তৃত ফ্রিকোয়েন্সি স্পেকট্রামে কাজ করার জন্য ডিজাইন করা হয়েছে। ওয়েভগাইড প্রান্তে, আমরা বিভিন্ন ধরণের আয়তক্ষেত্রাকার ওয়েভগাইড পোর্ট সরবরাহ করি, যার মধ্যে রয়েছে BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, এবং BJ900। কোএক্সিয়াল প্রান্তে, আমাদের ইন্টারফেসগুলি SMA সিরিজ, ২.৯২মিমি সিরিজ, ২.৪মিমি সিরিজ, ১.৮৫মিমি সিরিজ এবং অন্যান্যদের সাথে সামঞ্জস্যপূর্ণ। প্রতিটি মডেল তার নিজ নিজ ওয়েভগাইড টাইপের সম্পূর্ণ ব্যান্ডউইথ সমর্থন করার জন্য নির্ভুলভাবে প্রকৌশলী করা হয়েছে।
আমাদের ওয়েভগাইড কনভার্টারগুলির মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে শক্তিশালী নির্মাণ, কমপ্যাক্ট বাহ্যিক মাত্রা, উচ্চ ধারাবাহিকতা সহ চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং হালকা ওজন নকশা (≤২০ গ্রাম)। এই বৈশিষ্ট্যগুলি এগুলিকে বিভিন্ন মহাকাশযানের অ্যাপ্লিকেশনে অত্যন্ত পছন্দের করে তোলে, যা চ্যালেঞ্জিং মহাকাশ পরিবেশে সর্বোত্তম সংযোগ এবং কর্মক্ষমতা নিশ্চিত করে।
স্পেসিফিকেশন:
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে।
| প্রধান প্যারামিটার | |||
| কন্টিনিউয়াস-ওয়েভ পাওয়ার | ২W | ||
| ফ্রিকোয়েন্সি রেঞ্জ | (১৮৭.৫/a)GHz~(২৮৫.৭/a)GHz, a হল ওয়েভগাইড পোর্টের দীর্ঘ পাশের মাত্রা | ||
| অপারেটিং টেম্পারেচার রেঞ্জ | -৬৫°C~+১২৫°C | ||
| ইনসুলেশন রেজিস্ট্যান্স | ≥৫০০০MΩ | ||
| অন্যান্য | |||
| প্লেটিং পুরুত্ব | সেন্টার কন্টাক্টে সোনার প্লেটিং স্তরের পুরুত্ব ≥১.২৭μm | ||
| প্লেটিং পোরোসিটি | পাতলা নাইট্রিক অ্যাসিড | নির্দিষ্ট মাধ্যাকর্ষণ ১.৩১৬ (তাপমাত্রা ২৫°C±৩°C) সহ একটি স্বচ্ছ পাত্রে, ৩০ সেকেন্ড | |
| ঘন নাইট্রিক অ্যাসিড | ২৫°C±৩°C তাপমাত্রায় একটি পাত্রে ৬ anlytically pure ঘনত্ব, ২০ মিনিট | ||
| রেটেড স্টোরেজ টেম্পারেচার রেঞ্জ তাপমাত্রা | -৫৫°C~+১০০°C | ||

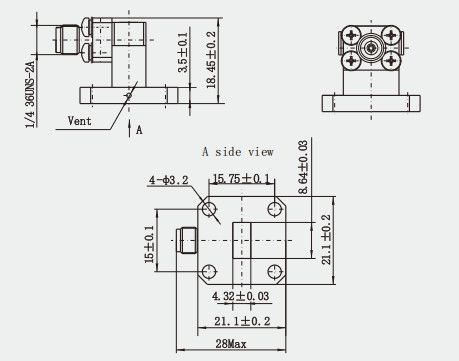

আউটলাইন ড্রয়িং:(মিমি)
বৈশিষ্ট্য:
১. কাঠামোগত নকশা: এয়ারোস্পেস গ্রেড ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলি সাধারণত একটি স্টেপড ইম্পিডেন্স ট্রান্সফরমেশন স্ট্রাকচার গ্রহণ করে, যা উন্নত ইম্পিডেন্স ম্যাচিং অর্জনে সহায়তা করে, এইভাবে ইলেক্ট্রোম্যাগনেটিক ওয়েভের প্রতিফলন এবং ক্ষতি হ্রাস করে। অতিরিক্তভাবে, কাঠামোগত নকশার মধ্যে উপরের এবং নীচের ক্যাভিটি অন্তর্ভুক্ত রয়েছে যা প্রক্রিয়াকরণের সময় ম্যাচিং স্টেপগুলির নির্ভুল নিয়ন্ত্রণের অনুমতি দেয় এবং ডিভাইসের অভিন্নতা এবং বৈদ্যুতিক কর্মক্ষমতা আরও উন্নত করে।
২. পরিবেশগত অভিযোজনযোগ্যতা: এয়ারোস্পেস গ্রেড ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলিকে শক ভাইব্রেশন, থার্মাল ভ্যাকুয়াম এবং অন্যান্য অবস্থার সহ কঠোর মহাকাশ পরিবেশের সাথে খাপ খাইয়ে নিতে হবে। অতএব, সেগুলি পরিবেশগত অভিযোজনযোগ্যতা সুরক্ষার কথা মাথায় রেখে ডিজাইন করা হবে এবং পছন্দের উপকরণ, উন্নত প্রক্রিয়া এবং উন্নত কাঠামোগত নকশার মাধ্যমে ডিভাইসগুলির পরিবেশগত অভিযোজনযোগ্যতা উন্নত করা হবে।
প্রয়োগ:
১. স্যাটেলাইট যোগাযোগ: স্যাটেলাইট যোগাযোগ সিস্টেমে, মহাকাশযান গ্রেড ওয়েভগাইড কোএক্সিয়াল অ্যাডাপ্টারগুলি স্যাটেলাইটের বিভিন্ন উপাদান, যেমন অ্যান্টেনা, অ্যামপ্লিফায়ার এবং ফিল্টার সংযোগ করতে ব্যবহৃত হয়, যা সিগন্যাল ট্রান্সমিশনের স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
২. রাডার সিস্টেম: মহাকাশযান রাডার সিস্টেমে, এই কনভার্টারগুলি রাডার সিগন্যালের দক্ষ ট্রান্সমিশন এবং প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়, রাডার সিস্টেমের সনাক্তকরণ নির্ভুলতা এবং পরিসীমা উন্নত করে।
প্রোডাক্ট ক্যাটালগ:
১.৮৫ সিরিজ
২.৪ সিরিজ
২.৯২ সিরিজ
SMA সিরিজ
SMP সিরিজ
SMPM সিরিজ
গ্লাস ইনসুলেটর পণ্য
কোএক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার
দ্রষ্টব্য:
আমাদের কাছে ১০,০০০ এর বেশি ধরণের SMA কানেক্টর রয়েছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে অনুগ্রহ করে আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন।
