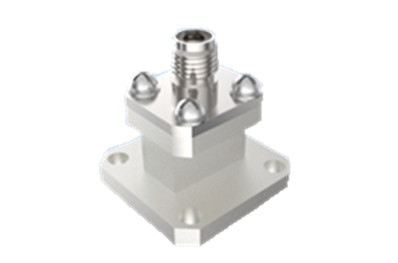

প্রিমিয়াম কানেক্টিভিটি ওয়েভগাইড টু ২.৯২ টাইপ ডাইরেক্ট ফিড কোএক্সিয়াল অ্যাডাপ্টার BJ220
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | 2.92 আরএফ কোক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার | ক্রমাগত-তরঙ্গ শক্তি: | 2W |
|---|---|---|---|
| ঘনত্ব: | (187.5/a)GHz~(285.7/a)GHz | অন্তরণ প্রতিরোধের: | ≥5000MΩ |
| প্রয়োগ: | যোগাযোগ | উপাদান: | ব্রাস |
| রেটেড স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা: | -55°C~+100°C | অপারেটিং তাপমাত্রা বিন্যাস: | -65°C~+125°C |
| বিশেষভাবে তুলে ধরা: | BJ220 ওয়েভগাইড অ্যাডাপ্টার,2.৯২ টাইপ ওয়েভগাইড অ্যাডাপ্টার,সরাসরি ফিড ওয়েভগাইড অ্যাডাপ্টার |
||
প্রিমিয়াম কানেক্টিভিটি ওয়েভগাইড টু ২.৯২ টাইপ ডাইরেক্ট ফিড কোএক্সিয়াল অ্যাডাপ্টার BJ220
আমাদের কোম্পানি মহাকাশযানের জন্য কোঅক্সিয়াল ওয়েভগাইড কনভার্টার তৈরী করে, যা দুটি কাঠামোগত আকারে পাওয়া যায়: সরাসরি খাওয়ানো এবং পাশের খাওয়ানো।
এই রূপান্তরকারীগুলি 5.3GHz থেকে 110GHz পর্যন্ত বিস্তৃত ফ্রিকোয়েন্সি পরিসরের জন্য cater। তরঙ্গদর্শক প্রান্তে দেওয়া আয়তক্ষেত্রাকার তরঙ্গদর্শক পোর্টগুলি BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, এবং BJ900। সমাক্ষ দিকে, ইন্টারফেসগুলি SMA সিরিজ, 2.92mm সিরিজ, 2.4mm সিরিজ, এবং 1.85mm সিরিজের সাথে সামঞ্জস্যপূর্ণ,অন্যদের মধ্যেবিশেষ করে, প্রতিটি মডেল তার নিজ নিজ তরঙ্গদর্শক প্রকারের পূর্ণ ব্যান্ডউইথ সমর্থন করার জন্য সাবধানে ডিজাইন করা হয়।
আমাদের ওয়েভগাইড কনভার্টারগুলির প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছে তাদের শক্তিশালী নির্মাণ, কমপ্যাক্ট বাহ্যিক মাত্রা, ব্যতিক্রমী বৈদ্যুতিক কর্মক্ষমতা উচ্চ ধারাবাহিকতার সাথে যুক্ত,এবং হালকা ওজন (≤20 গ্রাম)এই বৈশিষ্ট্যগুলি তাদের বিভিন্ন মহাকাশযানের অ্যাপ্লিকেশনগুলিতে অত্যন্ত পছন্দসই করে তুলেছে, যা চাহিদাপূর্ণ মহাকাশ পরিবেশে সর্বোত্তম সংযোগ এবং পারফরম্যান্স নিশ্চিত করে।
স্পেসিফিকেশনঃ
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
| প্রধান পরামিতি | |||
| ক্রমাগত তরঙ্গ শক্তি | ২ ওয়াট | ||
| ফ্রিকোয়েন্সি রেঞ্জ | (187.5/a) গিগাহার্জ~(285.7/a) গিগাহার্জ,a হল ওয়েভগাইড পোর্টের লম্বা দিকের মাত্রা | ||
| অপারেটিং তাপমাত্রা পরিসীমা | -৬৫°সি~+১২৫°সি | ||
| আইসোলেশন প্রতিরোধের | ≥5000MΩ | ||
| অন্যান্য | |||
| প্লাটিং বেধ | কেন্দ্রীয় যোগাযোগে স্বর্ণের ধাতুপট্টাবৃত স্তরের বেধ ≥1.27μm | ||
| প্লাটিং পোরোসিটি | দ্রবীভূত নাইট্রিক এসিড | একটি স্বচ্ছ পাত্রে 1.316 (তাপমাত্রা 25°C±3°C) এর একটি নির্দিষ্ট মাধ্যাকর্ষণ সঙ্গে, 30s | |
| ঘনীভূত নাইট্রিক এসিড | কনসেন্ট্রেশন বিশ্লেষণগতভাবে বিশুদ্ধ 68% একটি পাত্রে 25°C±3°C,20min | ||
| নামমাত্র স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা | -৫৫°সি থেকে ১০০°সি | ||

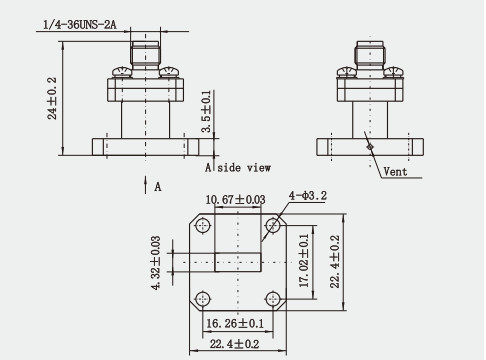

রূপরেখা:(মিমি)
বৈশিষ্ট্যঃ
1. ভাল সামঞ্জস্যতাঃ 2.92 মিমি কোঅক্সিয়াল সংযোগকারী এবং SMA এবং 3.5 মিমি সংযোগকারীদের মধ্যে মাত্রিক মিল থাকা সত্ত্বেও,তারা সর্বোচ্চ ফ্রিকোয়েন্সি এবং নিরোধক dielectric উপকরণ মত এলাকায় ভিন্ন, তাই সম্ভাব্য পারফরম্যান্স প্রভাবগুলি বিবেচনা করার জন্য তাদের আন্তঃসংযোগ করার সময় সতর্কতা অবলম্বন করা প্রয়োজন।
2. দুর্দান্ত বৈদ্যুতিক কর্মক্ষমতাঃ ওয়েভগাইড থেকে ২.৯২ কোঅক্সিয়াল কনভার্টারগুলির দুর্দান্ত বৈদ্যুতিক কর্মক্ষমতা রয়েছে, উদাহরণস্বরূপ 16 ডিবি এর বেশি রিটার্ন ক্ষতি,যার মানে তারা সংকেত প্রেরণের সময় উচ্চ সংকেত অখণ্ডতা বজায় রাখে.
3. বিস্তৃত অ্যাপ্লিকেশনঃ ওয়েভগাইড থেকে ২.৯২ কোঅক্সিয়াল রূপান্তরকারী বিভিন্ন রাডার সিস্টেম, পরীক্ষার সরঞ্জাম এবং সাবওয়ে এবং বিমানবন্দর সংকেত সিস্টেম ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়এই অ্যাপ্লিকেশনগুলির সিগন্যাল ট্রান্সমিশনের জন্য খুব উচ্চ প্রয়োজনীয়তা রয়েছে, এবং উচ্চ কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা সঙ্গে রূপান্তরকারী প্রয়োজন।
প্রয়োগঃ
1পরীক্ষার সরঞ্জামঃ মাইক্রোওয়েভ টেস্ট এবং পরিমাপ সিস্টেমে,92 পরীক্ষার সংকেত সঠিকভাবে প্রেরণ নিশ্চিত করার জন্য পরীক্ষার যন্ত্রটি পরীক্ষার অধীনে থাকা সরঞ্জামের সাথে সংযুক্ত করতে ওয়েভগাইড কোএক্সিয়াল কনভার্টার ব্যবহার করা হয়.
2. মেডিকেল মাইক্রোওয়েভ সিস্টেম: মেডিকেল মাইক্রোওয়েভ থেরাপি সরঞ্জাম, 2.92 ওয়েভগাইড কোএক্সিয়াল কনভার্টারগুলি মাইক্রোওয়েভ থেরাপি সরঞ্জামের কোএক্সিয়াল আউটপুট সিগন্যালকে রোগীর চিকিৎসার জন্য উপযুক্ত তরঙ্গপথের আকারে রূপান্তর করতে ব্যবহৃত হয়.
3গবেষণা ইনস্টিটিউটঃ গবেষণা ইনস্টিটিউটগুলির মাইক্রোওয়েভ ল্যাবরেটরিতে, ২.৯২ ওয়েভগাইড কোএক্সিয়াল কনভার্টার মাইক্রোওয়েভ পরীক্ষা এবং শিক্ষার জন্য একটি গুরুত্বপূর্ণ সরঞ্জাম।যা বিভিন্ন মাইক্রোওয়েভ সরঞ্জাম এবং যন্ত্রপাতি সংযোগের জন্য ব্যবহৃত হয়.
প্রোডাক্ট ক্যাটালগঃ
1.৮৫ সিরিজ
2.4সিরিজ
2.92সিরিজ
এসএমএসিরিজ
এসএমপি সিরিজ
এসএমপিএম সিরিজ
গ্লাস আইসোলেটর পণ্য
কোএক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমএ সংযোগকারী, যদি আপনি যে সংযোগকারীটি ব্যবহার করছেন তা পাওয়া না যায়, দয়া করে আপনার তথ্য দিয়ে আমাদের সাথে যোগাযোগ করুন।
