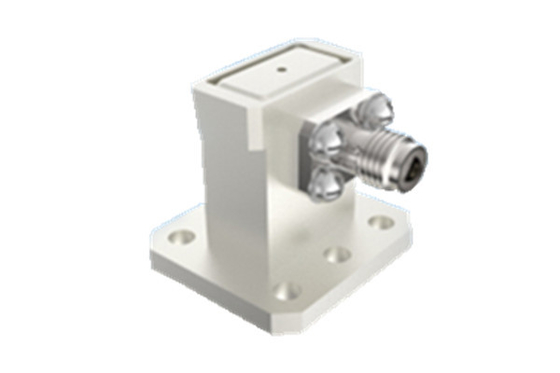

2.92 টাইপ সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টারের উচ্চ-কার্যকারিতা তরঙ্গদর্শক BJ180
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | কোক্স অ্যাডাপ্টারে 2.92 মিমি ওয়েভগাইড | ঘনত্ব: | 15GHz ~ 22GHz |
|---|---|---|---|
| Application: | Aerospace | সন্নিবেশ হ্রাস: | ≤0.25 ডিবি |
| ভিএসডব্লিউআর: | ≤1.25 | রোহস সম্মত: | হ্যাঁ। |
| সংযোগকারী প্রকার: | K2.92 মিমি | ওয়েভগাইড সাইজ: | ডাব্লুআর -51 |
| ওজন: | ≤20 গ্রাম | ||
| বিশেষভাবে তুলে ধরা: | BJ180 সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার,হাই পারফরম্যান্স সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার,2.৯২ টাইপ সাইড ফিড কোএক্সিয়াল অ্যাডাপ্টার |
||
2.90 টাইপ সাইড ফিড কোঅক্সিয়াল অ্যাডাপ্টার BJ180 উচ্চ পারফরম্যান্স ওয়েভগাইড
আমাদের কোম্পানির তৈরি মহাকাশযানের জন্য কোঅক্সিয়াল ওয়েভগাইড কনভার্টার দুটি কাঠামোগত ফর্ম, সরাসরি খাওয়ানো এবং পাশের খাওয়ানো বিভক্ত করা হয়।
মহাকাশযানের জন্য কোএক্সিয়াল ওয়েভগাইড কনভার্টারগুলি সরাসরি-খাওয়ানো এবং সাইড-খাওয়ানো, 5.3GHz থেকে 110GHz পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা সহ বিভক্ত।
ওয়েভগাইডের শেষের ডানদিকে অবস্থিত আয়তক্ষেত্রাকার ওয়েভগাইড পোর্টগুলি হল BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,এসএমএ সিরিজের সাথে সমাক্ষ শেষ ইন্টারফেস ইন্টারফেস, ২.৯২ সিরিজ, ২.৪ সিরিজ, ১.৮৫ সিরিজ ইত্যাদি প্রতিটি ওয়েভগাইড পোর্ট পণ্য পূর্ণ ওয়েভগাইড ব্যান্ডউইথ জুড়ে।
প্রতিটি ধরণের ওয়েভগাইড পোর্ট পণ্যটি ওয়েভগাইডের পুরো ব্যান্ডউইথকে কভার করে এবং পণ্যগুলির নির্ভরযোগ্য কাঠামো, ছোট বাহ্যিক মাত্রা, দুর্দান্ত বৈদ্যুতিক পারফরম্যান্স এবং ধারাবাহিকতা রয়েছে।এবং হালকা ওজন (≤20g)এগুলি বিভিন্ন ধরণের মহাকাশযানে ব্যাপকভাবে ব্যবহৃত হয়েছে।
স্পেসিফিকেশনঃ
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
| প্রধান পরামিতি | |||
| ক্রমাগত তরঙ্গ শক্তি | ২ ওয়াট | ||
| ফ্রিকোয়েন্সি রেঞ্জ | (187.5/a) গিগাহার্জ~(285.7/a) গিগাহার্জ,a হল ওয়েভগাইড পোর্টের লম্বা দিকের মাত্রা | ||
| অপারেটিং তাপমাত্রা পরিসীমা | -৬৫°সি~+১২৫°সি | ||
| আইসোলেশন প্রতিরোধের | ≥5000MΩ | ||
| অন্যান্য | |||
| প্লাটিং বেধ | কেন্দ্রীয় যোগাযোগে স্বর্ণের ধাতুপট্টাবৃত স্তরের বেধ ≥1.27μm | ||
| প্লাটিং পোরোসিটি | দ্রবীভূত নাইট্রিক এসিড | একটি স্বচ্ছ পাত্রে 1.316 (তাপমাত্রা 25°C±3°C) এর একটি নির্দিষ্ট মাধ্যাকর্ষণ সঙ্গে, 30s | |
| ঘনীভূত নাইট্রিক এসিড | কনসেন্ট্রেশন বিশ্লেষণগতভাবে বিশুদ্ধ 68% একটি পাত্রে 25°C±3°C,20min | ||
| নামমাত্র স্টোরেজ তাপমাত্রা পরিসীমা তাপমাত্রা | -৫৫°সি থেকে ১০০°সি | ||

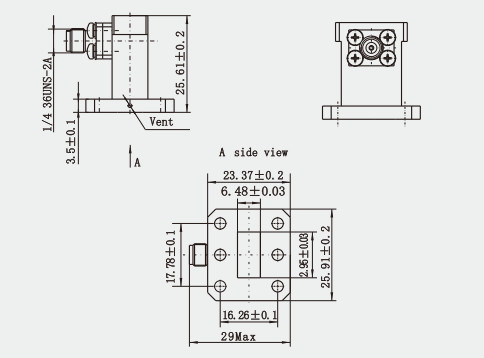

রূপরেখা:(মিমি)
বৈশিষ্ট্যঃ
1. উচ্চ দক্ষতা শক্তি রূপান্তরঃ তরঙ্গগাইড কোঅক্সিয়াল রূপান্তরকারীর নকশা বিভিন্ন ট্রান্সমিশন মিডিয়ামে বৈদ্যুতিন চৌম্বকীয় তরঙ্গ প্রসারণের বৈশিষ্ট্যগুলির পার্থক্যের উপর ভিত্তি করে,এবং যুক্তিসঙ্গত কাঠামোগত নকশা এবং পরামিতি নির্বাচন মাধ্যমে তরঙ্গপথ এবং সমাক্ষ লাইন মধ্যে উচ্চ দক্ষতা শক্তি রূপান্তর উপলব্ধি.
2. বিস্তৃত ব্যান্ডউইথঃ ওয়েভগাইড কোঅক্সিয়াল কনভার্টারটির বিস্তৃত ব্যান্ডউইথ রয়েছে, যা ডিসি থেকে মিলিমিটার তরঙ্গ ব্যাণ্ড এবং তারও বেশি ফ্রিকোয়েন্সি পরিসীমা জুড়ে coverেকে রাখতে পারে।
3. নিম্ন সন্নিবেশ ক্ষতিঃ Waveguide coaxial converters রূপান্তর প্রক্রিয়ার সময় কম সন্নিবেশ ক্ষতি আছে, যার মানে রূপান্তর প্রক্রিয়ার সময় সংকেত কম শক্তি হারায়,সিগন্যালের অখণ্ডতা এবং শক্তি বজায় রাখতে সহায়তা করে.
4. কম ভিএসডব্লিউআরঃ ভিএসডব্লিউআর হল ট্রান্সমিশন লাইনের মিলের মাত্রার পরিমাপ। ওয়েভগাইড কোঅক্সিয়াল কনভার্টারগুলির কম ভিএসডব্লিউআর রয়েছে,যা একটি ভাল মিলন কর্মক্ষমতা নির্দেশ করে এবং সংকেত প্রতিফলন এবং বিকৃতি হ্রাস করে.
5.বিভিন্ন কাঠামোঃ ওয়েভগাইড কোঅক্সিয়াল কনভার্টারগুলির বিভিন্ন কাঠামো রয়েছে, যেমন অর্টোগোনাল 90 ° ওয়েভগাইড কোঅক্সিয়াল কনভার্টার এবং শেষ 180 ° ওয়েভগাইড কোঅক্সিয়াল কনভার্টার,যা বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে.
প্রয়োগঃ
1. মাইক্রোওয়েভ সরঞ্জাম এবং সিস্টেমঃ মাইক্রোওয়েভ সরঞ্জামগুলিতে, তরঙ্গনির্দেশক সমাক্ষ রূপান্তরকারী বিভিন্ন সংক্রমণ লাইন যেমন সমাক্ষ লাইন এবং তরঙ্গনির্দেশক টিউবগুলি সংযুক্ত করতে ব্যবহৃত হয়,কার্যকর সংকেত সংক্রমণ জন্যএটি বিভিন্ন মাইক্রোওয়েভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যেমন অ্যান্টেনা, ট্রান্সমিটার, রিসিভার এবং ক্যারিয়ার টার্মিনাল সরঞ্জাম।
2. রাডার সিস্টেম: রাডার সিস্টেমে, তরঙ্গনির্দেশক সমাক্ষ রূপান্তরকারী একটি প্রয়োজনীয় প্যাসিভ রূপান্তর ডিভাইস যা স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করার জন্য রাডারের বিভিন্ন অংশকে সংযুক্ত করতে ব্যবহৃত হয়।
3স্যাটেলাইট যোগাযোগ: উপগ্রহ যোগাযোগের ক্ষেত্রেও ওয়েভগাইড কোএক্সিয়াল কনভার্টার প্রযোজ্য।বিশেষ করে যখন গ্রাউন্ড স্টেশনের কোঅক্সিয়াল লাইনকে উপগ্রহের ওয়েভগাইড সিস্টেমের সাথে আন্তঃসংযুক্ত করা প্রয়োজন.
প্রোডাক্ট ক্যাটালগঃ
1.৮৫ সিরিজ
2.4সিরিজ
2.92সিরিজ
এসএমএসিরিজ
এসএমপি সিরিজ
এসএমপিএম সিরিজ
গ্লাস আইসোলেটর পণ্য
কোএক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমএ সংযোগকারী, যদি আপনি যে সংযোগকারীটি ব্যবহার করছেন তা পাওয়া না যায়, দয়া করে আপনার তথ্য দিয়ে আমাদের সাথে যোগাযোগ করুন।
