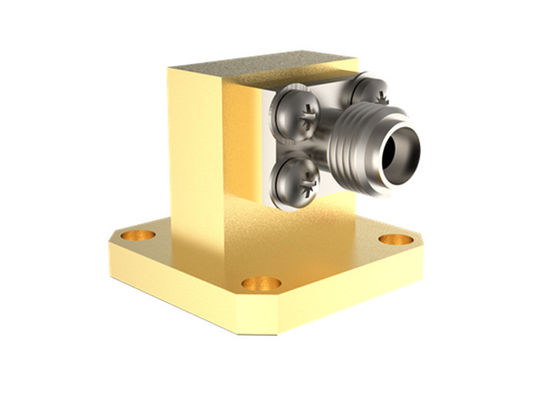

11.9GHz~18GHz WR62 থেকে SMA মহিলা ডান কোণ ওয়েভগাইড থেকে কোএক্স অ্যাডাপ্টার SMA/BJ140-KF15

11.9GHz~18GHz WR62 থেকে SMA মহিলা রাইট অ্যাঙ্গেল ওয়েভগাইড থেকে কোএক্স অ্যাডাপ্টার

এর কম্পাঙ্কওয়েভ-গাইড থেকে কোএক্স অ্যাডাপ্টার দ্বারা প্রক্রিয়াকরণ করা হয় Elite Electronic (ELT) কভার করে 5.4GHz-110GHz. উচ্চ নির্ভরযোগ্যতা, ছোট আকার এবং চমৎকার পারফরম্যান্সের সাথে, এটি মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ সরঞ্জামে ব্যাপকভাবে ব্যবহৃত হয়। ওয়েভগাইডের স্ট্যান্ডার্ড আয়তক্ষেত্রাকার এবং ডাবল-রিজ ওয়েভগাইড রয়েছে এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী নন-স্ট্যান্ডার্ড ওয়েভগাইড কাস্টমাইজ করা যেতে পারে। কোএক্সিয়াল প্রান্ত সংযোগ ইন্টারফেসে N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 এবং মাইক্রোস্ট্রিপ অন্তর্ভুক্ত রয়েছে। ওয়েভগাইড থেকে কোএক্স অ্যাডাপ্টার দুটি প্রকারে বিভক্ত: ইন্টারফেস ওরিয়েন্টেশন থেকে প্রান্ত লঞ্চ এবং রাইট অ্যাঙ্গেল লঞ্চ। এদের মধ্যে, RA লঞ্চ প্রকারটি একটি উচ্চ-ক্ষমতা কাঠামো হিসাবেও ব্যবহার করা যেতে পারে।



সুবিধা:

-আমাদের ওয়েভগাইড অ্যাডাপ্টারগুলি উচ্চ নির্ভরযোগ্যতা, ক্ষুদ্র আকার এবং চমৎকার পারফরম্যান্সের অধিকারী, যা তাদের মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ ডিভাইসে ব্যাপকভাবে গ্রহণ করে।

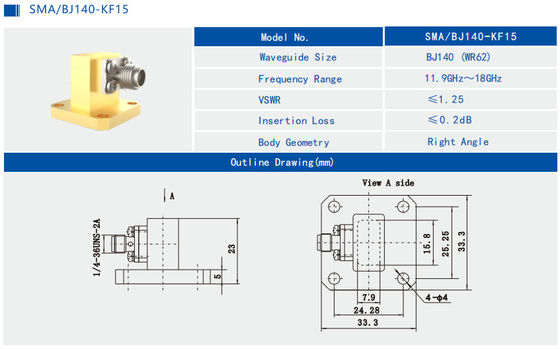

এর আউটলাইন অঙ্কন এবং ছবিWR62 থেকে SMA মহিলা ওয়েভগাইড থেকে কোএক্স অ্যাডাপ্টার SMA/BJ140-KF15:



সম্পর্কিত Elite Electronic-এর SMA মহিলা ওয়েভগাইড থেকে কোএক্স অ্যাডাপ্টার .

মডেল নম্বর	বর্ণনা	নোট
SMA/BJ100-KFE2	WR90 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার	8.2GHz~12.5GHz
SMA/BJ120-KFE	WR75 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার	9.84GHz~15GHz
SMA/BJ120-KF6	WR75 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার	9.84GHz~15GHz
SMA/BJ140-KFE	WR62 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার	11.9GHz~18GHz
SMA/BJ180-KFE5	WR51 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার	14.5GHz~22GHz
SMA/BJ180-KF2	WR51 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার	14.5GHz~22GHz









ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস-রেফারেন্স
