26.4GHz~40GHz WR28 BJ320 থেকে K 2.92mm ফিমেল এন্ড লঞ্চ ওয়েভগাইড থেকে কোএক্স অ্যাডাপ্টার K/BJ320-KFE9
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | Coaxial অ্যাডাপ্টারের জন্য WR28 ওয়েভগাইড | উপাদান: | পিতল |
|---|---|---|---|
| ফ্রিকোয়েন্সি পরিসীমা: | 26.4 গিগাহার্টজ-40 গিগাহার্টজ | সংযোগকারী: | K2.92 মিমি |
| ভিএসডব্লিউআর: | 1.35 | প্রতিবন্ধকতা: | 50 ওহম |
| ওয়েভগাইড সাইজ: | WR28,BJ320 | শরীরের স্টাইল: | শেষ লঞ্চ |
| বিশেষভাবে তুলে ধরা: | WR28 ওয়েভগাইড থেকে 2.92mm অ্যাডাপ্টার,BJ320 থেকে K এন্ড লঞ্চ অ্যাডাপ্টার,26.4-40GHz ওয়েভগাইড কোএক্স অ্যাডাপ্টার |
||
WR28 BJ320 থেকে K2.92mm ফিমেল এন্ড লঞ্চ ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার 26.4GHz~40GHz
এর ফ্রিকোয়েন্সি ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার দ্বারা প্রক্রিয়াজাত এলিট ইলেকট্রনিক (ELT) কভার 5.4GHz-110GHz। উচ্চ নির্ভরযোগ্যতা, ছোট আকার এবং চমৎকার পারফরম্যান্স সহ, এটি মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ওয়েভগাইডের আছে স্ট্যান্ডার্ড আয়তক্ষেত্রাকার এবং ডাবল-রিজ ওয়েভগাইড, এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে নন-স্ট্যান্ডার্ড ওয়েভগাইড কাস্টমাইজ করা যেতে পারে। কোক্সিয়াল এন্ড সংযোগ ইন্টারফেস অন্তর্ভুক্ত N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 এবং মাইক্রোস্ট্রিপ। ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার দুটি প্রকারে বিভক্ত: ইন্টারফেস ওরিয়েন্টেশন থেকে এন্ড লঞ্চ এবং রাইট অ্যাঙ্গেল লঞ্চ। তাদের মধ্যে, RA লঞ্চ টাইপটিও ব্যবহার করা যেতে পারে একটি উচ্চ-ক্ষমতার কাঠামো।
এর স্পেসিফিকেশন K/BJ320-KFE9:
| পণ্যের নাম | WR28 ওয়েভগাইড থেকে K2.92mm কোক্সিয়াল অ্যাডাপ্টার |
| মডেল নং। | K/BJ320-KFE9 |
| কক্সিয়াল প্রকার | K2.92mm |
| ওয়েভগাইড আকার | WR28 (BJ320) |
| বডি স্টাইল | এন্ড লঞ্চ |
| ফ্রিকোয়েন্সি রেঞ্জ | 26.4-40GHz |
| ইম্পিডেন্স | 50 ওহম |
| VSWR | 1.30 |
সুবিধা:
-আমাদের ওয়েভগাইড অ্যাডাপ্টারগুলি উচ্চ নির্ভরযোগ্যতা, ক্ষুদ্র আকার এবং চমৎকার পারফরম্যান্স ইত্যাদির অধিকারী, যা এগুলিকে মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ ডিভাইস ইত্যাদিতে ব্যাপকভাবে গ্রহণ করে।

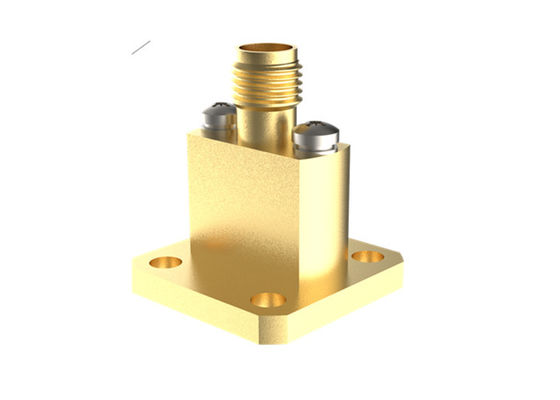

এর আউটলাইন অঙ্কন এবং ছবি WR28 BJ320 থেকে 2.92mm ফিমেল ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার 2K/BJ320-KFE9:
এর তালিকা ওয়েভগাইড থেকে 2.92mm কোক্সিয়াল অ্যাডাপ্টার:
| মডেল নম্বর | বিবরণ | নোট |
| K/BJ320-KF22 | WR28(BJ320) থেকে 2.92mm ফিমেল রাইট অ্যাঙ্গেল অ্যাডাপ্টার | |
| K/BJ320-KFE9 | WR28(BJ320) থেকে 2.92mm ফিমেল এন্ড লঞ্চ অ্যাডাপ্টার | BJ320=WR28 |
| কাস্টম টাইপ | কাস্টমাইজড আকার গ্রহণযোগ্য |
ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস-রেফারেন্স
| চীনা স্ট্যান্ডার্ড | আন্তর্জাতিক স্ট্যান্ডার্ড | ফ্রিকোয়েন্সি রেঞ্জ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
দ্রষ্টব্য:
আমাদের কাছে বেছে নেওয়ার জন্য ওয়েভগাইড থেকে কোক্সিয়াল অ্যাডাপ্টার এর ১,০০০ এর বেশি প্রকার রয়েছে, যদি আপনি যে অ্যাডাপ্টারটি ব্যবহার করছেন তা খুঁজে না পান, তবে আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন। ODM মাত্রা স্বাগত।
