৩৯.২ গিগাহার্টজ~৫৯.৬ গিগাহার্টজ WR19 BJ500 থেকে ১.৮৫মিমি মহিলা ডান কোণ ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার ১.৮৫/BJ500-KF4
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | কোঅক্সিয়াল অ্যাডাপ্টারের জন্য WR19 ওয়েভগাইড | উপাদান: | পিতল |
|---|---|---|---|
| ফ্রিকোয়েন্সি পরিসীমা: | 39.2-59.6GHz | সংযোগকারী: | 1.85 মিমি |
| ভিএসডব্লিউআর: | 1.4 | প্রতিবন্ধকতা: | 50 ওহম |
| ওয়েভগাইড সাইজ: | WR19, BJ500 | শরীরের স্টাইল: | ডান কোণ |
| বিশেষভাবে তুলে ধরা: | WR19 ওয়েভগাইড থেকে ১.৮৫মিমি অ্যাডাপ্টার,ডান কোণ ওয়েভগাইড কোক্স অ্যাডাপ্টার,৩৯.২-৫৯.৬ গিগাহার্টজ BJ500 ওয়েভগাইড অ্যাডাপ্টার |
||
WR19 BJ500 থেকে 1.85mm ফিমেল ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার 39.2GHz~59.6GHz রাইট অ্যাঙ্গেল
এর ফ্রিকোয়েন্সি ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার দ্বারা প্রক্রিয়াজাত এলিট ইলেকট্রনিক (ELT) কভার করে 5.4GHz-110GHz। উচ্চ নির্ভরযোগ্যতা, ছোট আকার এবং চমৎকার পারফরম্যান্স সহ, এটি মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ওয়েভগাইডে স্ট্যান্ডার্ড আয়তক্ষেত্রাকার এবং ডাবল-রিজ ওয়েভগাইড রয়েছে, এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে নন-স্ট্যান্ডার্ড ওয়েভগাইডগুলি কাস্টমাইজ করা যেতে পারে। কোক্সিয়াল এন্ড সংযোগ ইন্টারফেসের মধ্যে রয়েছে N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 এবং মাইক্রোস্ট্রিপ। ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার দুটি প্রকারে বিভক্ত: ইন্টারফেস ওরিয়েন্টেশন থেকে এন্ড লঞ্চ এবং রাইট অ্যাঙ্গেল লঞ্চ। তাদের মধ্যে, RA লঞ্চ টাইপটি একটি উচ্চ-পাওয়ার কাঠামো হিসাবেও ব্যবহার করা যেতে পারে।
এর স্পেসিফিকেশন 1.85/BJ500-KF4:
| পণ্যের নাম | WR19 ওয়েভগাইড থেকে 1.85mm কোক্সিয়াল অ্যাডাপ্টার-রাইট অ্যাঙ্গেল টাইপ |
| মডেল নং। | 1.85/BJ500-KF4 |
| কক্সিয়াল টাইপ | 1.85mm |
| ওয়েভগাইড সাইজ | WR19 (BJ500) |
| বডি স্টাইল | রাইট অ্যাঙ্গেল |
| ফ্রিকোয়েন্সি রেঞ্জ | 39.2-59.6GHz |
| ইম্পিডেন্স | 50 ওহম |
| VSWR | 1.4 |
সুবিধা:
-আমাদের ওয়েভগাইড অ্যাডাপ্টারগুলি উচ্চ নির্ভরযোগ্যতা, ক্ষুদ্র আকার এবং চমৎকার পারফরম্যান্স ইত্যাদির অধিকারী, যা সেগুলিকে মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ ডিভাইসগুলিতে ব্যাপকভাবে গ্রহণ করে।

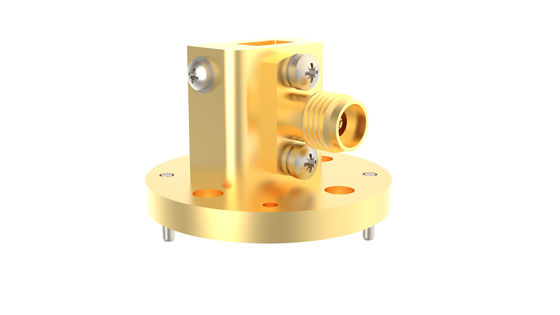

এর আউটলাইন ড্রয়িং এবং ছবি WR19 BJ500 থেকে 1.85mm ফিমেল ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার 1.85/BJ500-KF4:
এর তালিকা ওয়েভগাইড থেকে 1.85mm কোক্সিয়াল অ্যাডাপ্টার:
| মডেল নম্বর | বিবরণ | নোট |
| 1.85/BJ500-KF4 | WR19(BJ500) থেকে 1.85mm ফিমেল রাইট অ্যাঙ্গেল অ্যাডাপ্টার | |
| 1.85/BJ500-KFE1 | WR19(BJ500) থেকে 1.85mm ফিমেল এন্ড লঞ্চ অ্যাডাপ্টার | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) থেকে 1.85mm ফিমেল রাইট অ্যাঙ্গেল অ্যাডাপ্টার | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) থেকে 1.85mm ফিমেল এন্ড লঞ্চ অ্যাডাপ্টার | |
| কাস্টম টাইপ | কাস্টমাইজড সাইজ গ্রহণযোগ্য |
ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস-রেফারেন্স
| চীনা স্ট্যান্ডার্ড | আন্তর্জাতিক স্ট্যান্ডার্ড | ফ্রিকোয়েন্সি রেঞ্জ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
নোট:
আমাদের কাছে ওয়েভগাইড থেকে কোক্সিয়াল অ্যাডাপ্টার এর 1,000 টিরও বেশি প্রকার রয়েছে, যদি আপনি যে অ্যাডাপ্টারটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে অনুগ্রহ করে আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন। ODM মাত্রা স্বাগত.
