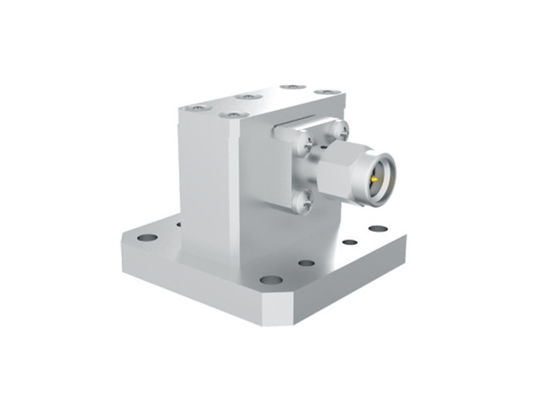

7.5GHz~18GHz WRD750 To SMA Male Right Angle Waveguide To Coax Adapter SMA/WRD750-JF

7.5GHz~18GHz WRD750 থেকে SMA পুরুষ ডান কোণ ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার

এর ফ্রিকোয়েন্সি ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার দ্বারা প্রক্রিয়া করা হয়েছে এলিট ইলেকট্রনিক (ELT) কভার করে 5.4GHz-110GHz। উচ্চ নির্ভরযোগ্যতা, ছোট আকার এবং চমৎকার কর্মক্ষমতা সহ, এটি মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ওয়েভগাইডের আছে স্ট্যান্ডার্ড আয়তক্ষেত্রাকার এবং ডাবল-রিজ ওয়েভগাইড, এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে নন-স্ট্যান্ডার্ড ওয়েভগাইড কাস্টমাইজ করা যেতে পারে। কোক্সিয়াল এন্ড সংযোগ ইন্টারফেস অন্তর্ভুক্ত N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 এবং মাইক্রোস্ট্রিপ। ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার দুটি ধরণের মধ্যে বিভক্ত: এন্ড লঞ্চ এবং রাইট অ্যাঙ্গেল লঞ্চ ইন্টারফেস ওরিয়েন্টেশন থেকে। তাদের মধ্যে, RA লঞ্চ টাইপটিও ব্যবহার করা যেতে পারে একটি উচ্চ-ক্ষমতার কাঠামো।



সুবিধা:

-আমাদের ওয়েভগাইড অ্যাডাপ্টারগুলি উচ্চ নির্ভরযোগ্যতা, ক্ষুদ্র আকার এবং চমৎকার কর্মক্ষমতা ইত্যাদির অধিকারী, যা সেগুলিকে মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ ডিভাইসগুলিতে ব্যাপকভাবে গ্রহণ করে।

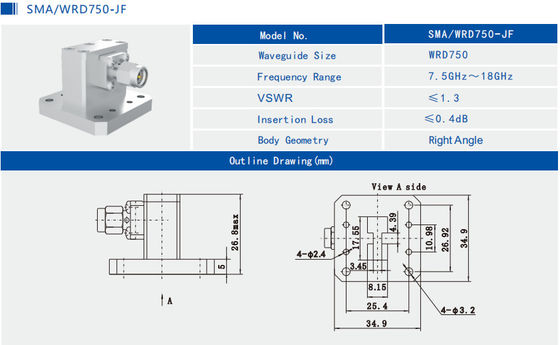

এর আউটলাইন ড্রয়িং এবং ছবি WRD750 থেকে SMA পুরুষ ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার SMA/WRD750-JF:



সম্পর্কিত WRD ওয়েভগাইড থেকে কোক্স অ্যাডাপ্টার এলিট ইলেকট্রনিকের।

মডেল নম্বর	বিবরণ	নোট
N/WRD500-KF1	WRD500 থেকে N টাইপ মহিলা এন্ড লঞ্চ অ্যাডাপ্টার	6GHz~18GHz
K/WRD180-KF	WRD180 থেকে K2.92mm মহিলা ডান কোণ অ্যাডাপ্টার	18GHz~40GHz
SMA/WRD650-JF	WRD650 থেকে SMA পুরুষ ডান কোণ অ্যাডাপ্টার	6GHz~18GHz
কাস্টম টাইপ	কাস্টমাইজড আকার গ্রহণযোগ্য







ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস-রেফারেন্স
