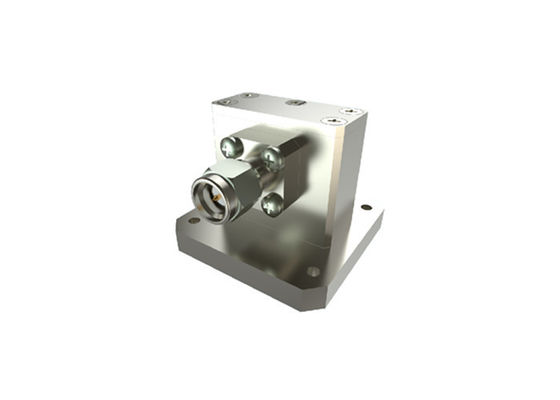

6.5GHz~18GHz WRD650 রিডজ ওয়েভগাইড টু কোএক্সিয়াল অ্যাডাপ্টার SMA পুরুষ রাইট অ্যাঙ্গেল SMA/WRD650-JF
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| প্রতিবন্ধকতা: | 50 ওহম | পণ্যের নাম: | কোঅক্সিয়াল অ্যাডাপ্টারের জন্য ওয়েভগাইড |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ: | 6.5-18GHz | সংযোগকারী: | এসএমএ |
| ভিএসডাব্লুআর: | 1.3 | শরীরের স্টাইল: | ডান কোণ |
| উপাদান: | অ্যালুমিনিয়াম উপাদান | কীওয়ার্ড: | ওয়েভগাইড অ্যাডাপ্টার |
| বিশেষভাবে তুলে ধরা: | WRD650 ওয়েভগাইড টু কোএক্সিয়াল অ্যাডাপ্টার,SMA পুরুষ সমকোণ অ্যাডাপ্টার,6.5GHz~18GHz ওয়েভগাইড অ্যাডাপ্টার |
||

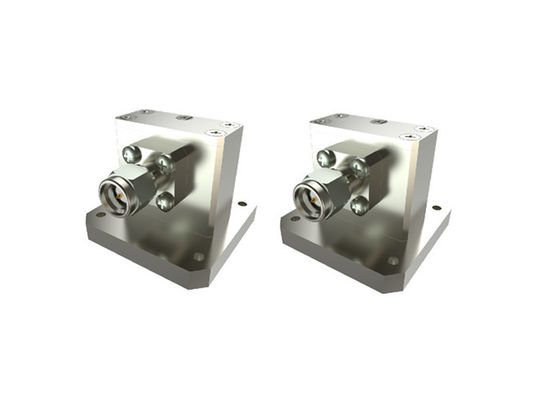

SMA পুরুষ রাইট অ্যাঙ্গেল WRD650 রিজ ওয়েভগাইড থেকে কোঅক্সিয়াল অ্যাডাপ্টার
ওয়েভগাইড থেকে কোঅক্সিয়াল অ্যাডাপ্টার দ্বারা উত্পাদিত Xi'an Elite Electronic Industrial Co., Ltd. দুটি কাঠামোতে বিভক্ত, রাইট অ্যাঙ্গেল এবং এন্ড লঞ্চ। ওয়েভগাইড অ্যাডাপ্টারের কোঅক্সিয়াল প্রান্তের জন্য, আমরা সরবরাহ করতে পারি N টাইপ, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP এবং আরও অনেক প্রকার। তাদের ফ্রিকোয়েন্সি 6.5GHz থেকে 50GHz পর্যন্ত। আমাদের ওয়েভগাইড মডেলগুলি BJ84 থেকে BJ400 (wr112-wr22) পর্যন্ত। এছাড়াও, আমরা অফার করতে পারি কাস্টম গ্রাহকদের বিশেষ প্রয়োজনীয়তা অনুসারে কোঅক্সিয়াল ওয়েভগাইড অ্যাডাপ্টার।
স্পেসিফিকেশন:
| পণ্যের নাম | ওয়েভগাইড থেকে SMA কোঅক্সিয়াল অ্যাডাপ্টার |
| কোঅক্সিয়াল টাইপ | SMA |
| ওয়েভগাইড সাইজ | WRD650 |
| বডি স্টাইল | রাইট অ্যাঙ্গেল |
| ফ্রিকোয়েন্সি রেঞ্জ | 6.5-18GHz |
| ইম্পিডেন্স | 50 ওহম |
| VSWR | 1.3 |
সুবিধা:
-আমাদের ওয়েভগাইড অ্যাডাপ্টারগুলি উচ্চ নির্ভরযোগ্যতা, ক্ষুদ্র আকার এবং চমৎকার কর্মক্ষমতা ইত্যাদির অধিকারী, যা এগুলিকে মাইক্রোওয়েভ পরিমাপ এবং মিলিমিটার ওয়েভ ডিভাইস ইত্যাদিতে ব্যাপকভাবে গ্রহণ করে।

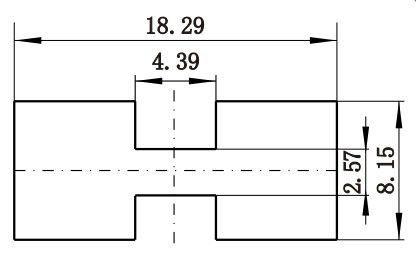

বিস্তারিত অঙ্কন:
তালিকা ওয়েভগাইড থেকে SMA কোঅক্সিয়াল অ্যাডাপ্টার:
| মডেল নম্বর | বিবরণ | নোট |
| SMA/BJ100-KF | WR90 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার | |
| SMA/BJ100A-KF | WR90A থেকে হার্মেটিক রিং সহ SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার | |
| SMA/BJ120-KF | উচ্চতা 25.8mm সহ WR75 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার | |
| SMA/BB120B-KF | উচ্চতা 30mm সহ WR75B থেকে SMA পুরুষ রাইট অ্যাঙ্গেল অ্যাডাপ্টার | BJ120B=WR75B |
| SMA/BJ140-KF | WR62 থেকে SMA মহিলা রাইট অ্যাঙ্গেল অ্যাডাপ্টার | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার | |
| SMA/BJ180-KF | WR51 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 থেকে SMA মহিলা এন্ড লঞ্চ অ্যাডাপ্টার |
ওয়েভগাইড স্ট্যান্ডার্ডের ক্রস-রেফারেন্স
| চীনা স্ট্যান্ডার্ড | আন্তর্জাতিক স্ট্যান্ডার্ড | ফ্রিকোয়েন্সি রেঞ্জ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
দ্রষ্টব্য:
আমাদের কাছে 10,000 এর বেশি ধরণের ওয়েভগাইড থেকে কোঅক্সিয়াল অ্যাডাপ্টার পছন্দের জন্য রয়েছে, যদি আপনি যে অ্যাডাপ্টারটি ব্যবহার করছেন তা খুঁজে না পান, তবে আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন। ODM মাত্রা স্বাগত জানানো হয়।
