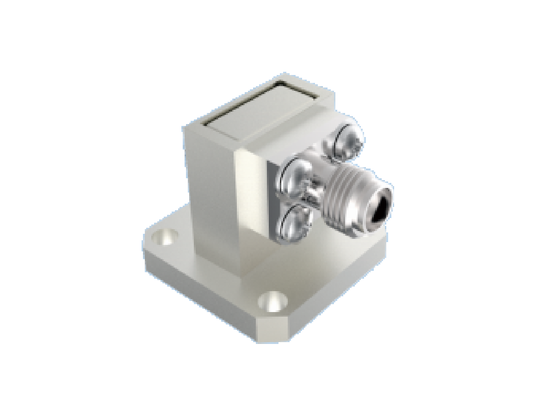

WR28 BJ320 রাইট অ্যাঙ্গেল ওয়েভগাইড থেকে 2.92mm K টাইপ কোক্সিয়াল অ্যাডাপ্টার 26.4GHz-38GHz কা ব্যান্ড অ্যারোস্পেস গ্রেড আরএফ ওয়েভগাইড কোক্স ট্রানজিশন কানেক্টর
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | WR28 থেকে 2.92mm অ্যাডাপ্টার | মডেল: | BTZH-P1J-3 |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ: | 26.4GHz~38GHz | কেন্দ্র কন্ডাক্টর: | তামা খাদ, সোনার ধাতুপট্টাবৃত |
| বাইরের কন্ডাক্টর: | অ্যালুমিনিয়াম খাদ, প্রকৃতির রঙ পরিবাহী জারণ | গঠন: | শেষ লঞ্চ |
| সমাক্ষ বন্দর: | 2.92 মিমি কে টাইপ | ওয়েভগাইড পোর্ট: | BJ320/WR28 |
| মাউন্ট পদ্ধতি: | 4 হোল ফ্ল্যাঞ্জ মাউন্ট | ভিএসডব্লিউআর: | ≤1.25 |
| সন্নিবেশ ক্ষতি: | ≤0.25dB | ওজন: | ≤16 গ্রাম |
| বিশেষভাবে তুলে ধরা: | WR28 ডান কোণ ওয়েভগাইড অ্যাডাপ্টার,2.92 মিমি কে টাইপ সমাক্ষ সংযোগকারী,কা ব্যান্ড অ্যারোস্পেস আরএফ ট্রানজিশন |
||
পণ্য বিবরণ:
কে-টাইপ (2.92 মিমি) মিমি ওয়েভ থেকে ওয়েভগাইড
এলিট ইলেক্ট্রনিক্স কোএক্সিয়াল অ্যাডাপ্টারের জন্য অ্যারোস্পেস-গ্রেড ওয়েভগাইড তৈরি করে, দুটি কাঠামোগত প্রকারে উপলব্ধ: শেষ লঞ্চ এবং ডান কোণ প্রকার। ফ্রিকোয়েন্সি 5.3 GHz থেকে 145 GHz পর্যন্ত। আয়তক্ষেত্রাকার ওয়েভগাইড পোর্টের মধ্যে রয়েছে: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(R20), BJ260(3W8), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8) সমাক্ষ ইন্টারফেস কভার SMA, 2.92 মিমি, 2.4 মিমি এবং 1.80 মিমি, 1.80 মিমি সিরিজ প্রতিটি ওয়েভগাইড পোর্ট সম্পূর্ণ ওয়েভগাইড ব্যান্ডউইথ সমর্থন করে। নির্ভরযোগ্য কাঠামো সমন্বিত,কমপ্যাক্ট আউটলাইন মাত্রা, ভাল সামঞ্জস্য সহ চমৎকার বৈদ্যুতিক কর্মক্ষমতা, এবং হালকা ওজন (≤20 গ্রাম), এই পণ্যগুলি বিভিন্ন ধরণের মহাকাশযানে ব্যাপকভাবে ব্যবহৃত হয়।
2.92 মিমি ওয়েভ সংযোগকারীগুলি কে টাইপ সংযোগকারী হিসাবেও পরিচিত, কে-টাইপ সংযোগকারী হল একটি বহুল ব্যবহৃত মিলিমিটার-তরঙ্গ সংযোগকারী যার সর্বাধিক অপারেটিং ফ্রিকোয়েন্সি 40 GHz পর্যন্ত। 2.92 মিমি সংযোগকারী আমাদের কাছে তারের সংযোগকারী, ফ্ল্যাঞ্জ মাউন্ট সংযোগকারী, বাল্কহেড সংযোগকারী রয়েছে। একটি এয়ার ডাইইলেক্ট্রিক ইন্টারফেসের বৈশিষ্ট্যযুক্ত, এটি সম্পূর্ণরূপে বিনিময়যোগ্য এবং SMA সিরিজ এবং 3.5 মিমি সংযোগকারীর সাথে সামঞ্জস্যপূর্ণ, যা কমপ্যাক্ট আকার, লাইটওয়েট ডিজাইন, উচ্চ অপারেটিং ফ্রিকোয়েন্সি এবং স্থিতিশীল, নির্ভরযোগ্য সংযোগ সহ মূল সুবিধা প্রদান করে।
রূপরেখা মাত্রাওয়েভগাইড WR28 থেকে কে-টাইপ সংযোগকারী:
মডেল নং:BTZH-P1J-3
আরো ওয়েভগাইড সংযোগকারী,পণ্য ক্যাটালগ জন্য আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না দয়া করে. |কাস্টম সমাধান উপলব্ধ
অ্যাপ্লিকেশন:
জিয়ান এলিট ইলেকট্রনিক্স হল একটি সিস্টেমেটিক ইন্টারকানেকশন সলিউশনের নেতৃস্থানীয় প্রস্তুতকারকপ্রধানত মহাকাশ, বিমান চলাচল, নেভিগেশন, রাডার, যোগাযোগ, পরিমাপ,ইলেকট্রনিক্সক্ষেত্র আমাদের উচ্চ মানের proudcts কঠোর পরিবেশে স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করতে সর্বোত্তম উপকরণ এবং কঠোর প্রক্রিয়া ব্যবহার করে।
প্যাকিং এবং শিপিং
প্যাকেজিং:
দওয়েভগাইড WR 28 থেকে সমাক্ষ K টাইপ 2.92mmসংযোগকারীট্রানজিটের সময় এর সুরক্ষা নিশ্চিত করতে সাবধানে শক্ত কাগজে প্যাকেজ করা হয়।
শিপিং:
আমরা জাহাজওয়েভগাইড WR28 থেকে সমাক্ষ K টাইপ 2.92mmসংযোগকারীআমাদের গ্রাহকদের নিরাপদ এবং দ্রুত ডেলিভারি নিশ্চিত করতে একটি নির্ভরযোগ্য কুরিয়ার পরিষেবা ব্যবহার করে। গ্রাহকরা একটি ট্র্যাকিং নম্বর পাবেন। চালানের পরে
ওয়েভগাইড পোর্ট তুলনা
|
বিজে (চীনা স্ট্যান্ডার্ড) |
WR | ফ্রিকোয়েন্সি (GHz) | ভিতরের প্রস্থ | ভিতরের উচ্চতা | সাধারণ ফ্রিকোয়েন্সি। ব্যান্ড |
| BJ70 | WR137 | 5.38-8.17 | 34.85 | 15.8 | সি/এক্স ব্যান্ড |
| BJ84 | WR112 | 6.57-9.99 | 28.5 | 12.62 | এক্স ব্যান্ড |
| BJ100 | WR90 | 8.20-12.50 | 22.86 | 10.16 | এক্স ব্যান্ড |
| BJ120 | WR75 | 9.84-15.00 | 19.05 | 9.525 | কু কম ফ্রিকোয়েন্সি। |
| BJ140 | WR62 | 11.90-18.00 | 15.8 | ৭.৯ | কু ব্যান্ড |
| BJ180 | WR51 | 15.80-24.00 | 12.95 | ৬.৪৮ | কু উচ্চ/কে কম ফ্রিকোয়েন্সি। |
| BJ220 | WR42 | 18.00-26.50 | 10.67 | 5.33 | কে ব্যান্ড |
| BJ260 | WR34 | 21.70-33.00 | 8.636 | 4.318 | কা কম ফ্রিকোয়েন্সি। |
| BJ320 | WR28 | 26.50-40.00 | 7.112 | 3.556 | কা |
| BJ400 | WR22 | 33.00-50.00 | ৫.৬৯ | 2.845 | কা উচ্চ ফ্রিকোয়েন্সি। / ইউ |
| BJ500 | WR19 | 39.20-59.60 | 4.775 | 2.388 | U/V ব্যান্ড |
| BJ620 | WR15 | 50.00-75.00 | 3.759 | 1.88 | ভি ব্যান্ড |
| BJ740 | WR12 | 60.50-91.90 | ৩.০৯৯ | 1.549 | ই ব্যান্ড |
| BJ900 | WR10 | 75.00-110.0 | 2.54 | 1.27 | ডব্লিউ ব্যান্ড |
| BJ1200 | WR08 | 92.20-140.0 | 2.032 | 1.016 | এফ ব্যান্ড |
