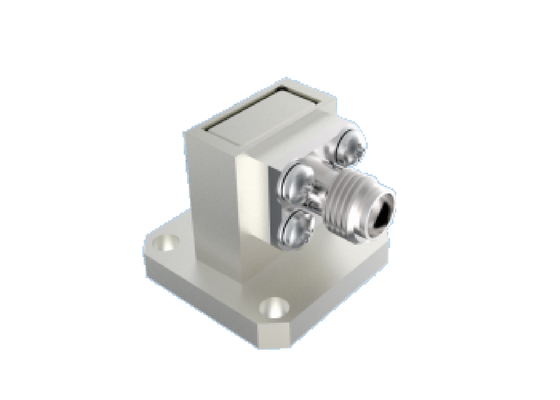

BJ320/WR 28 ওয়েভগাইড থেকে 2.92mm K টাইপ অ্যাডাপ্টার 26.4GHz~38GHz রাইট অ্যাঙ্গেল অ্যারোস্পেস আরএফ কানেক্টর কা ব্যান্ডের জন্য ব্যবহার করছে
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | WR42 থেকে Coaxial 2.92mm RF সংযোগকারী | মডেল: | BTZH-P1J-3 |
|---|---|---|---|
| ফ্রিকোয়েন্সি রেঞ্জ: | 26.4GHz~38GHz | কেন্দ্র কন্ডাক্টর: | তামা খাদ, সোনার ধাতুপট্টাবৃত |
| বাইরের কন্ডাক্টর: | অ্যালুমিনিয়াম খাদ, প্রকৃতির রঙ পরিবাহী জারণ | গঠন: | সমকোণ |
| সমাক্ষ বন্দর: | 2.92 মিমি কে টাইপ | ওয়েভগাইড পোর্ট: | BJ320/WR28 |
| মাউন্ট পদ্ধতি: | 4 হোল ফ্ল্যাঞ্জ মাউন্ট | ভিএসডব্লিউআর: | ≤1.25 |
| সন্নিবেশ ক্ষতি: | ≤0.25dB | ওজন: | ≤16 গ্রাম |
| বিশেষভাবে তুলে ধরা: | 2.92 মিমি আরএফ ওয়েভগাইড অ্যাডাপ্টার,কা ব্যান্ড এয়ারস্পেস আরএফ সংযোগকারী,সঠিক কোণ 26.4GHz-38GHz অ্যাডাপ্টার |
||
পণ্যের বর্ণনাঃ
ওয়েভগাইড থেকে কে-টাইপ (2.92 মিমি আরএফ সংযোগকারী) মিমিওয়েভ
এলিট ইলেকট্রনিক্স এয়ারস্পেস-গ্রেড ওয়েভগাইড থেকে কোঅক্সিয়াল অ্যাডাপ্টার উত্পাদন করে, দুটি কাঠামোগত ধরণের পাওয়া যায়ঃ শেষ লঞ্চ এবং ডান কোণ টাইপ। ফ্রিকোয়েন্সি 5.3 গিগাহার্টজ থেকে 145 গিগাহার্টজ পর্যন্ত।আয়তক্ষেত্রাকার ওয়েভগাইড পোর্ট অন্তর্ভুক্ত: BJ70(WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) কোঅক্সিয়াল ইন্টারফেস কভার SMA, ২.৯২ মিমি, ২.৪ মিমি এবং ১.৮৫ মিমি, ১.০ মিমি, ০.৮ মিমি সিরিজ। প্রতিটি ওয়েভগাইড পোর্ট পূর্ণ ওয়েভগাইড ব্যান্ডউইথ সমর্থন করে। নির্ভরযোগ্য কাঠামোর বৈশিষ্ট্যযুক্ত,কমপ্যাক্ট রূপরেখা মাত্রা, ভাল ধারাবাহিকতা সঙ্গে চমৎকার বৈদ্যুতিক কর্মক্ষমতা, এবং হালকা ওজন (≤20 গ্রাম), এই পণ্য বিভিন্ন ধরনের মহাকাশযান ব্যাপকভাবে ব্যবহৃত হয়।
2.92 মিমি আরএফ সংযোগকারীএছাড়াও K টাইপ সংযোগকারী হিসাবে পরিচিত, K- টাইপ সংযোগকারী একটি ব্যাপকভাবে ব্যবহৃত মিলিমিটার তরঙ্গ সংযোগকারী একটি সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি 40 GHz পর্যন্ত সঙ্গে। 2.92mm সংযোগকারী আমরা তারের সংযোগকারী আছে,ফ্ল্যাঞ্জ মাউন্ট সংযোগকারীএকটি বায়ু dielectric ইন্টারফেস বৈশিষ্ট্যযুক্ত, এটি সম্পূর্ণরূপে বিনিময়যোগ্য এবং SMA সিরিজ এবং 3.5mm সংযোগকারীগুলির সাথে সামঞ্জস্যপূর্ণ, কম্প্যাক্ট আকার সহ মূল সুবিধা প্রদান করে,হালকা ডিজাইন, উচ্চ অপারেটিং ফ্রিকোয়েন্সি, এবং স্থিতিশীল, নির্ভরযোগ্য সংযোগ।
রূপরেখা মাত্রাওয়েভগাইড WR28 থেকে 2.92 মিমি আরএফ সংযোগকারীঃ
মডেল নংঃBTZH-P1J-3
আরো ওয়েভগাইড সংযোগকারী,পণ্য ক্যাটালগ জন্য আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না দয়া করে. |কাস্টমাইজড সলিউশন উপলব্ধ
অ্যাপ্লিকেশনঃ
সি'য়ান এলিট ইলেকট্রনিক্স একটি সিস্টেম্যাটিক ইন্টারকানেকশন সলিউশনের শীর্ষস্থানীয় প্রস্তুতকারকপ্রধানত এয়ারস্পেস, এভিয়েশন, নেভিগেশন, রাডার, যোগাযোগ, পরিমাপ,ইলেকট্রনিক্সমাঠ। আমাদের উচ্চমানের পণ্যগুলি কঠোর পরিবেশে স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য সর্বোত্তম উপকরণ এবং কঠোর প্রক্রিয়া ব্যবহার করে।
প্যাকিং ও শিপিং
প্যাকেজিংঃ
দ্যওয়েভগাইড WR 28 থেকে কোঅক্সিয়াল 2.92mm RFসংযোগকারীট্রানজিট চলাকালীন সুরক্ষা নিশ্চিত করার জন্য কার্টনে সাবধানে প্যাকেজ করা হয়।
শিপিং:
আমরা জাহাজেরওয়েভগাইড WR28 থেকে কোঅক্সিয়াল K টাইপ 2.92mm RFসংযোগকারীআমাদের গ্রাহকদের নিরাপদ এবং দ্রুত ডেলিভারি নিশ্চিত করার জন্য একটি নির্ভরযোগ্য কুরিয়ার পরিষেবা ব্যবহার করে। গ্রাহকরা চালানের পরে একটি ট্র্যাকিং নং পাবেন।
ওয়েভগাইড পোর্ট তুলনা
|
বিজে (চীনা স্ট্যান্ডার্ড) |
ডব্লিউআর | ফ্রিকোয়েন্সি (জিএইচজি) | অভ্যন্তরীণ প্রস্থ | অভ্যন্তরীণ উচ্চতা | সাধারণ ফ্রিকোয়েন্সি ব্যান্ড |
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.8 | সি/এক্স ব্যান্ড |
| BJ84 | WR112 | 6.৫৭ ০৯।99 | 28.5 | 12.62 | এক্স ব্যান্ড |
| BJ100 | WR90 | 8.২০১২।50 | 22.86 | 10.16 | এক্স ব্যান্ড |
| BJ120 | WR75 | 9.৮৪১৫।00 | 19.05 | 9.525 | কূ নিম্ন ফ্রিকোয়েন্সি। |
| BJ140 | WR62 | 11.৯০১৮।00 | 15.8 | 7.9 | কু ব্যান্ড |
| BJ180 | WR51 | 15.৮০.২৪।00 | 12.95 | 6.48 | উচ্চ-কে নিম্ন ফ্রিকোয়েন্সি। |
| BJ220 | WR42 | 18.২৬.50 | 10.67 | 5.33 | কে ব্যান্ড |
| BJ260 | ডব্লিউআর৩৪ | 21.৭০.৩৩।00 | 8.636 | 4.318 | কম ফ্রিকোয়েন্সিতে। |
| BJ320 | ডব্লিউআর২৮ | 26.৫০.৪০00 | 7.112 | 3.556 | কা |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.69 | 2.845 | উচ্চ ফ্রিকোয়েন্সি / ইউ |
| BJ500 | ডব্লিউআর১৯ | 39.20 ¢ 59.60 | 4.775 | 2.388 | ইউ/ভি ব্যান্ড |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | ভি ব্যান্ড |
| BJ740 | WR12 | 60.৫০.৯১।90 | 3.099 | 1.549 | ই ব্যান্ড |
| BJ900 | WR10 | 75.১১০।0 | 2.54 | 1.27 | ডাব্লু ব্যান্ড |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | এফ ব্যান্ড |
