পণ্যের বিবরণ:
প্রদান:
|

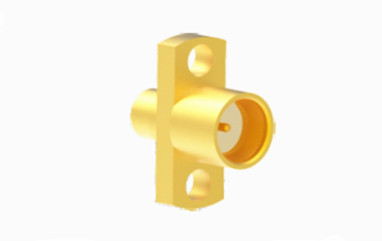

পণ্যের নাম: | ASMP সংযোগকারী | নামমাত্র ভোল্টেজ: | 85VRMS* |
---|---|---|---|
উপাদান: | ব্রাস | প্রলেপ: | স্বর্ণ মুদ্রিত |
প্রতিরোধ: | 50Ω | কম্পাংক সীমা: | DC~60GHz |
লিঙ্গ: | প্লাগ | জীবনকাল: | 500 সাইকেল |
এএসএমপি একটি উদ্ভাবনী ব্লাইন্ড ম্যাট আরএফ সংযোগকারী যা এসএমপির মতো একই কাঠামো এবং অ্যাপ্লিকেশন পদ্ধতি ভাগ করে। এটির রূপরেখা মাত্রা এসএমপির তুলনায় প্রায় 22% বড়,এবং এটি একটি প্রেরণ ক্ষমতা যা প্রায় 30% থেকে 50% দ্বারা উল্লেখযোগ্যভাবে উচ্চতর প্রস্তাবএটি বোর্ড-টু-বোর্ড সংযোগ, মডুলার ঘন প্যাকেজিং এবং উচ্চ শক্তির প্রয়োজনের পরিস্থিতিগুলির সাথে অত্যন্ত সামঞ্জস্যপূর্ণ।পুরুষ এসএমপি সংযোগকারী দুটি ইন্টারফেস ফর্ম আছে - পূর্ণ detent এবং মসৃণ bore, যখন মহিলা সংযোজক শুধুমাত্র একটি ইন্টারফেস আছে, যা পুরুষ সংযোজক যে কোন ধরনের সঙ্গে জোড়া করা যেতে পারে।
বৈশিষ্ট্য
1. আকারঃ ASMP এর বাইরের মাত্রা SMP (PSM এর SubMiniature সংস্করণ) এর তুলনায় প্রায় 22% বড়, অভ্যন্তরীণ কন্ডাক্টর এবং বিচ্ছিন্নকারী জন্য আরো স্থান প্রদান করে,যা উচ্চতর পাওয়ার ট্রান্সমিশনের অনুমতি দিতে পারে.
2. পাওয়ার ক্যাপাসিটিঃ এসএমপি এসএমপির তুলনায় প্রায় 30% থেকে 50% বেশি শক্তি পরিচালনা করতে পারে, যা এটিকে উচ্চতর শক্তি স্তরের প্রয়োজনের জন্য উপযুক্ত করে তোলে।
3. নির্মাণ এবং ব্যবহারের পদ্ধতিঃ ASMP এর কাঠামো এবং ব্যবহারের পদ্ধতি SMP এর সাথে একই,এসএমপি থেকে এএসএমপি অ্যাপ্লিকেশনে আপগ্রেড করার সময় ব্যবহারকারীর সুবিধাজনকতার জন্য চাপ-অন সংযোগ পদ্ধতি বজায় রাখা.
4উপযুক্ত অনুষ্ঠানঃ ASMP বোর্ড-টু-বোর্ড সংযোগ, মডুলার ঘন মাউন্ট এবং উচ্চ শক্তির প্রয়োজনীয়তার সাথে পরিবেশের জন্য উপযুক্ত।
5. ইন্টারফেস ফর্মঃ এএসএমপি পুরুষ (প্লাগ) এর দুটি ইন্টারফেস ফর্ম রয়েছে full full detent এবং মসৃণ bore। সম্পূর্ণ detent সঠিক সংযোগ নিশ্চিত করার জন্য একটি শোনা ক্লিক প্রদান করে,যখন মসৃণ খাঁজ কোন protrusions আছে, ছোট পিন সন্নিবেশের অনুমতি দেয়।
বৈদ্যুতিক বৈশিষ্ট্য | |||||
প্রতিরোধ | 50Ω | ||||
ফ্রিকোয়েন্সি রেঞ্জ | DC~60GHz | ||||
নামমাত্র ভোল্টেজ | ৮৫ ভিআরএমএস* | ||||
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | 250 ভিআরএমএস* | ||||
আইসোলেশন প্রতিরোধের | ≥2000MΩ | ||||
কেন্দ্রীয় প্রতিরোধ | বাহ্যিক কন্ডাক্টর | স্বাভাবিক≤2mΩ, সিলিং≤5mΩ | |||
সেন্টার কন্ডাক্টর | স্বাভাবিক≤6mΩ, সিলিং≤25mΩ | ||||
DC~18GHz | ১৮-২৬.৫ গিগাহার্জ | 26.5~40 গিগাহার্জ | ৪০-৫০ গিগাহার্জ | ||
ভিএসডব্লিউআর | ≤ ১।25 | ≤ ১।3 | ≤ ১।35 | ≤ ১।4 | |
উপাদান ও যান্ত্রিক বৈশিষ্ট্য | |||||
সেন্টার কন্ডাক্টর | পুরুষ | Sn-P ব্রোঞ্জ/কোভার, গোল্ডে লেপা | |||
মহিলা | বেরিলিয়াম ব্রোঞ্জ, স্বর্ণায়িত | ||||
ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ স্বর্ণায়িত | ||||
শেল এবং অন্যান্য ধাতব অংশ |
ব্রোঞ্জ/কোভার গোল্ড প্লাটড স্টেইনলেস স্টীল প্যাসিভেশন |
||||
আইসোলেটর | গ্লাস সিন্টারিং/পিটিএফই/পিইআই | ||||
হার্মেটিক প্রোডাক্ট লিক রেট | ≤1.01325×10-3Pa·cm3/s |
প্রয়োগঃ
1শিল্প স্বয়ংক্রিয়তা এবং নিয়ন্ত্রণ ব্যবস্থাঃ সেন্সর, actuators, এবং অন্যান্য উপাদানগুলির আন্তঃসংযোগে, ASMP সংযোগকারীগুলি মডুলার নিবিড়ভাবে মাউন্ট করার জন্য ব্যবহার করা যেতে পারে।
2সম্প্রচার ও মিডিয়া সরঞ্জামঃ টেলিভিশন এবং সম্প্রচার ট্রান্সমিটার, মোবাইল সম্প্রচার ভ্যান এবং অন্যান্য অডিও / ভিডিও ট্রান্সমিশন সরঞ্জামগুলি এএসএমপি সংযোগকারী ব্যবহার করতে পারে।
3ব্রডব্যান্ড অ্যাপ্লিকেশনঃ এএসএমপি সংযোগকারীগুলি উচ্চতর ক্ষমতা পরিচালনা করতে পারে বলে তারা ব্রডব্যান্ড সংকেত বিতরণ এবং সংক্রমণের জন্য উপযুক্ত।
প্রোডাক্ট ক্যাটালগঃ
আরএফ অ্যাডাপ্টার |
কোএক্সিয়াল অ্যাডাপ্টারের জন্য ওয়েভগাইড |
টিএনসি আরএফ সংযোগকারী |
এন টাইপ আরএফ সংযোগকারী |
মাইক্রোওয়েভ রোটারি জয়েন্ট |
আরএফ ক্যাবল সমাবেশ |
এসএমএ/এসএসএমএ আরএফ সংযোগকারী |
এসএমপি/এসএসএমপি আরএফ সংযোগকারী |
এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
J30J সিরিজের সংযোগকারী |
গ্লাস-মেটাল হার্মেটিক সিল |
বিএনসি আরএফ সংযোগকারীমিলিমিটার ওয়েভ সংযোগকারী ((2.4mm, 2.92mm) |
প্যাকেজিংয়ের বিবরণঃ
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকের চাহিদা অনুযায়ী
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমপিএম সংযোগকারী,যদি আপনি ব্যবহার করছেন সংযোগকারী পাওয়া যায় না, আমাদের সাথে যোগাযোগ করুন আপনার detaiএটা.
