পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | SSMP, SMPM, Mini SMP সংযোগকারী | লিঙ্গ: | জ্যাক থেকে জ্যাক |
|---|---|---|---|
| উপাদান: | পিতল | প্রলেপ: | স্বর্ণ মুদ্রিত |
| প্রতিবন্ধকতা: | 50Ω | কম্পাংক সীমা: | DC~50GHz |
| অন্য নামগুলো: | মিনি এসএমপি, এসএমপিএম | শরীর শৈলী: | সোজা |
| মডেল: | SSMP-KK85 | ||
| লক্ষণীয় করা: | বুলেট আরএফ অ্যাডাপ্টার কানেক্টর,এসএমপি আরএফ অ্যাডাপ্টার কানেক্টর,মিনি বুলেট এসএমপি আরএফ কানেক্টর |
||
পরিচিতি
এসএসএমপি একটি ক্ষুদ্র আকারের পিচ-অন আরএফ কোঅক্সিয়াল সংযোগকারী, যা এসএমপির তুলনায় ছোট ভলিউম, হালকা ওজন, প্রশস্ত কাজকারী ব্রডব্যান্ড ইত্যাদির বৈশিষ্ট্য রয়েছে।মডুলার নিবিড় মাউন্টিং পরিস্থিতিতে বোর্ড থেকে বোর্ড সংযোগকারীদের দম্পতি ব্যবহারের জন্য আবেদন করুন এবং প্লাগ পূর্ণ detent এবং unthreaded গর্ত সঙ্গে দুটি ইন্টারফেস ফর্ম আছে.
| বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্রতিরোধ | 50Ω | ||||
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~৫০ গিগাহার্জ | ||||
| নামমাত্র ভোল্টেজ | 170 ভিআরএমএস* | ||||
| ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | ৫০০ ভিআরএমএস* | ||||
| আইসোলেশন প্রতিরোধের | ≥2000MΩ | ||||
| কেন্দ্রীয় প্রতিরোধ | বাহ্যিক কন্ডাক্টর | স্বাভাবিক≤3.5mΩ, সিলিং≤5mΩ | |||
| সেন্টার কন্ডাক্টর | স্বাভাবিক≤8mΩ, সিলিং≤30mΩ | ||||
| DC~18GHz | ১৮-২৬.৫ গিগাহার্জ | 26.5~40 গিগাহার্জ | ৪০-৫০ গিগাহার্জ | ||
| ভিএসডব্লিউআর | ≤ ১।25 | ≤ ১।3 | ≤ ১।4 | ≤ ১।5 | |
উপাদান ও যান্ত্রিক বৈশিষ্ট্যঃ
সেন্টার কন্ডাক্টর:
পুরুষ:Sn-P ব্রোঞ্জ/কোভার, গোল্ডে লেপা
মহিলা:বেরিলিয়াম ব্রোঞ্জ, স্বর্ণায়িত
ইলাস্টিক যোগাযোগঃবেরিলিয়াম ব্রোঞ্জ স্বর্ণযুক্ত
দেহ এবং অন্যান্য ধাতব অংশ: ব্রাস/কোভার গোল্ডে লেপা

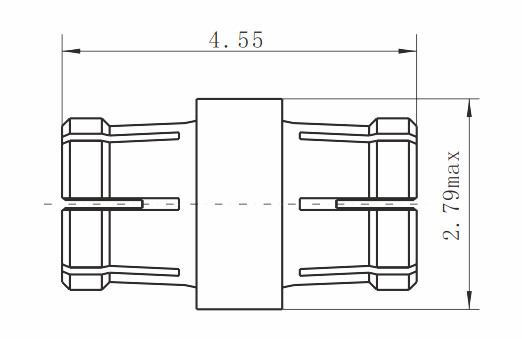

প্রোডাক্ট ডায়াগ্রামঃ
বৈশিষ্ট্যঃ
- উচ্চতর ফ্রিকোয়েন্সি পরিসীমা 50GHz পর্যন্ত
-এসএমপিএম (এসএসএমপি) একটি ক্ষুদ্র, পুশ ইন মাইক্রো ইন্টারফেস সংযোগকারী, যা টেলিযোগাযোগ ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
-এসএমপিএম সিরিজে পিসি মাউন্ট, সোজা এবং ডান কোণ, 0.047 ক্যাবল সংযোগকারী এবং সিলযোগ্য ফ্ল্যাঞ্জ মাউন্ট অন্তর্ভুক্ত রয়েছে।
- সমস্ত পুরুষ সংযোগকারীগুলি সম্পূর্ণ কনকভ বা মসৃণ গর্ত নকশা প্রদান করা হয় বিচ্ছেদ শক্তির জন্য আপনার পছন্দ পূরণ করার জন্য।
প্রয়োগঃ
উচ্চ মানের কাস্টম আরএফ ক্যাবল সমাবেশ পণ্য মাইক্রোওয়েভ এবং মিলিমিটার তরঙ্গ রেডিও ট্রান্সমিটার রিসিভার, অ্যান্টেনা জাম্পার, উপাদান আন্তঃসংযোগ এবং আরও অনেক কিছু আরএফ পরীক্ষা ও পরিমাপ পরীক্ষাগারের জন্য,শক্ত এবং এমআইএল-এসটিডি ডিজাইন, এয়ারস্পেস, টেলিকম, ফেজ স্থিতিশীল, ফেজ এবং বিলম্ব মেলে, বহিরঙ্গন এবং কঠোর পরিবেশ এবং অন্যান্য রেডিও ফ্রিকোয়েন্সি অ্যাপ্লিকেশন উত্পাদন করা যেতে পারে।
সংশ্লিষ্ট পণ্য:
| এসএসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার | দৈর্ঘ্য=১৫.৫৫ মিমি | ব্যাস=φ2.79 সর্বোচ্চ |
| এসএসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার | দৈর্ঘ্য=৮.৬ মিমি | ব্যাস=φ2.79 সর্বোচ্চ |
| এসএসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার | দৈর্ঘ্য=২৩.১ মিমি | ব্যাসার্ধ=φ3.05 |
| এসএসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার | দৈর্ঘ্য=8 মিমি | ব্যাস=φ2.79 সর্বোচ্চ |
কারখানা ও উৎপাদন লাইন:
দ্রষ্টব্যঃ
আমাদের 10,000 টিরও বেশি ধরণের ইন্টারকানেক্ট পণ্য রয়েছে (((বিএনসি,টিএনসি,এমসিএক্স,এমএমসিএক্স,এসএমএ,এসএসএমএ,এসএমবি,এসএসএমবি,বিএমএ,এসবিএমএ,এসএমসি,এসসি,এসএমপি,এসএসএমপি ইত্যাদি), আপনি যে সংযোগকারীটি ব্যবহার করছেন তা যদি না পাওয়া যায় তবে,আপনার তথ্য দিয়ে আমাদের সাথে যোগাযোগ করুন।.
