পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | SMP RF সমাক্ষ সংযোজক | কম্পাংক সীমা: | DC~40GHz |
|---|---|---|---|
| প্রতিবন্ধকতা: | 50Ω | সার্টিফিকেট: | সিই ROHS |
| লিঙ্গ: | জ্যাক | জীবনকাল: | 500 সাইকেল |
| শরীর শৈলী: | সোজা | তারের ধরন: | CXN3506 |
| মাউন্ট পদ্ধতি: | ফ্ল্যাঞ্জ মাউন্ট | ||
| লক্ষণীয় করা: | সোজা আরএফ কোএক্সিয়াল সংযোগকারী,CXN3506 ক্যাবল সকেট আরএফ সংযোগকারী,সিউমলেস আরএফ সংযোগকারী |
||

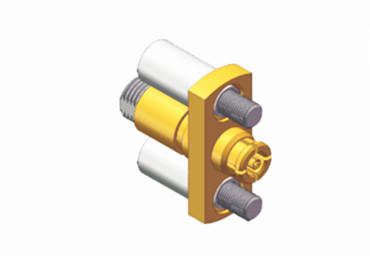

CXN3506 ক্যাবলের জন্য উচ্চমানের সকেট আরএফ সংযোগকারী - বিরামবিহীন আরএফ সংযোগের জন্য আদর্শ
এসএমপি একটি কমপ্যাক্ট পুশ-অন বা স্ন্যাপ-ফিট আরএফ কোঅক্সিয়াল সংযোগকারী যা ছোট আকার, হালকা ওজন, দুর্দান্ত ভূমিকম্প কর্মক্ষমতা এবং বিস্তৃত অপারেটিং ব্যান্ডউইথ সরবরাহ করে।এর অপারেটিং ফ্রিকোয়েন্সি 30GHz পর্যন্ত পৌঁছতে পারে (আমাদের SMP সংযোগকারী পণ্য এমনকি 40GHz পৌঁছাতে পারে), এবং প্লাগ তিনটি ইন্টারফেস ফর্ম আছেঃ পূর্ণ detent, সীমিত detent, এবং মসৃণ bore (ব্রেকিং সহ) । এই সংযোগকারী ব্যাপকভাবে বেতার যোগাযোগ, মহাকাশ,এবং অন্যান্য ক্ষেত্রএটি আধুনিক উচ্চ-কার্যকারিতা মাইক্রোওয়েভ সিস্টেমের একটি অপরিহার্য উপাদান।
| প্রতিরোধ | 50Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~৪০ গিগাহার্জ | |
| নামমাত্র ভোল্টেজ | 170 ভিআরএমএস* | |
| আইসোলেশন প্রতিরোধের | ≥2000MΩ | |
| ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | ৫০০ ভিআরএমএস* | |
| কেন্দ্রীয় প্রতিরোধ | বাহ্যিক কন্ডাক্টর | স্বাভাবিক≤2.5mΩ, সিলিং≤4mΩ |
| সেন্টার কন্ডাক্টর | স্বাভাবিক≤6mΩ, সিলিং≤26mΩ | |
| ভিএসডব্লিউআর | ≤ ১।3 | |
| সেন্টার কন্ডাক্টর | পুরুষ | স্ন-পি ব্রোঞ্জ, স্বর্ণায়িত |
| মহিলা | বারিলিয়াম ব্রোঞ্জ, স্বর্ণায়িত | |
| ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ | স্বর্ণায়িত |
| শেল এবং অন্যান্য ধাতব অংশ | ব্রাস স্টেইনলেস স্টীল | স্বর্ণায়িত প্যাসিভেশন |
| আইসোলেটর | গ্লাস সিন্টারিং/পিটিএফই/পিইআই | |
| হার্মেটিক প্রোডাক্ট লিক রেট | 1.01325×10-3Pa·cm3/ | |
| মডেল নম্বর | L ((মিমি) | D ((মিমি) | ক্যাবলের ধরন | নোট |
| SMP-KWF506-11 | 8.3 | 13.2 | CXN3506 | 360° ফ্রি রোটেশন সহ ফ্ল্যাঞ্জ |
| SMP-KWF506-13 | 13.2 | 17.2 | CXN3506 | 360° ফ্রি রোটেশন সহ ফ্ল্যাঞ্জ |
বৈশিষ্ট্য এবং উপকারিতা:
ডিসি থেকে ৪০ গিগাহার্জ সংযোগকারীটি একটি উপ-ছোট, চাপ-অন বা স্ন্যাপ-কপলিং আরএফ কোঅক্সিয়াল সংযোগকারী যা একটি কমপ্যাক্ট আকার এবং দুর্দান্ত ভূমিকম্প কর্মক্ষমতা সরবরাহ করে।এটি নমনীয় এবং আধা শক্ত তারের উপকরণ জন্য উভয় ক্যাবল মাউন্ট সংস্করণ পাওয়া যায়, সেইসাথে পিসিবি এবং তারের মাউন্ট সংযোগকারী। সংযোগকারীটি স্বর্ণের ধাতুপট্টাবৃত এবং সাধারণ টাইপ এবং হার্মেটিক বিকল্পগুলিতে আসে, ফ্ল্যাঞ্জ মাউন্ট এবং থ্রেড-ইন মাউন্টের বিকল্পগুলির সাথে।এটি পুরুষ এবং মহিলা উভয়ই সরবরাহ করে, সোজা এবং ডান কোণ অপশন, তিনটি ইন্টারফেস ফর্ম সঙ্গেঃ পূর্ণ detent, সীমিত detent, এবং মসৃণ bore.
অ্যাপ্লিকেশনঃ
যন্ত্রপাতি পরিমাপ, পর্যবেক্ষণ, নিয়ন্ত্রণ, বা শারীরিক পরিমাণ বা প্রক্রিয়া বিশ্লেষণের জন্য যন্ত্রপাতি এবং সরঞ্জাম ব্যবহার বোঝায়। এর মধ্যে তাপমাত্রা পরিমাপ করার যন্ত্রপাতি অন্তর্ভুক্ত থাকতে পারে,চাপ, আর্দ্রতা, এবং অন্যান্য পরিবেশগত কারণ, পাশাপাশি শিল্প প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য যন্ত্রপাতি।
প্রোডাক্ট ক্যাটালগঃ
| আরএফ অ্যাডাপ্টার |
| কোএক্সিয়াল অ্যাডাপ্টারের তরঙ্গদর্শক |
| গ্লাস-মেটাল হার্মেটিক সিল |
| J30J সিরিজের সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
| আরএফ ক্যাবল সমাবেশ |
| এসএমএ/এসএসএমএ আরএফ সংযোগকারী |
| এসএমপি/এসএসএমপি আরএফ সংযোগকারী |
| এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
| টিএনসি আরএফ সংযোগকারী |
| এন টাইপ আরএফ সংযোগকারী |
| বিএনসি আরএফ সংযোগকারী মিলিমিটার ওয়েভ সংযোগকারী ((2.4mm, 2.92mm) |
প্যাকেজিংয়ের বিবরণঃ
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকের চাহিদা অনুযায়ী
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমপি সংযোগকারী, যদি আপনি ব্যবহার করছেন সংযোগকারী পাওয়া যায় না, দয়া করে আমাদের সাথে যোগাযোগ করুন আপনার বিস্তারিতএটা।
