পণ্যের বিবরণ:
প্রদান:
|

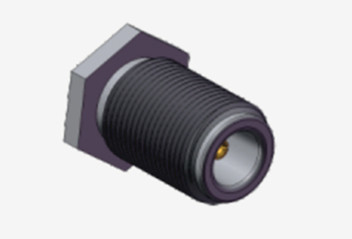

| পণ্যের নাম: | এন টাইপ আরএফ কোক্সিয়াল কনেক্টর | প্লাটিং: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| লিঙ্গ: | মহিলা | ফ্রিকোয়েন্সি রেঞ্জ: | DC~11GHz |
| মডেল: | N-kyd17 | প্রতিরোধ: | 50Ω |
| পণ্যের নাম: | এন টাইপ আরএফ কোক্সিয়াল সংযোগকারী | ||
| বিশেষভাবে তুলে ধরা: | N মহিলা বাল্কহেড আরএফ সংযোগকারী,নিকেল ধাতুপট্টাবৃত সমাক্ষ সংযোগকারী,মাইক্রোস্ট্রিপ আরএফ কোঅক্সিয়াল অ্যাডাপ্টার |
||
টাইপ-এন কানেক্টরগুলিতে থ্রেডেড ইন্টারফেস থাকে যা নিরাপদ কাপলিং নিশ্চিত করে, ব্যতিক্রমী কম্পন প্রতিরোধ এবং অপ্টিমাইজড বৈদ্যুতিক কর্মক্ষমতার সাথে মিলিত। যদিও তাদের সাধারণ ফ্রিকোয়েন্সি পরিসীমা 11 GHz পর্যন্ত বিস্তৃত, আমাদের উন্নত মডেলগুলি 18 GHz পর্যন্ত অপারেশন সমর্থন করে। এই কানেক্টরগুলি বিভিন্ন আরএফ কেবল প্রকারের সাথে বিস্তৃত সামঞ্জস্য প্রদর্শন করে এবং মহাকাশ প্রকৌশল, রাডার সিস্টেম, মাইক্রোওয়েভ প্রযুক্তি, ডিজিটাল টেলিযোগাযোগ এবং উচ্চ-ফ্রিকোয়েন্সি পরীক্ষা সরঞ্জাম সহ বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
আমরা বিভিন্ন স্পেসিফিকেশন অনুসারে সম্পূর্ণ কাস্টমাইজযোগ্য টাইপ-এন কানেক্টর এবং অ্যাডাপ্টার সরবরাহ করি। আপনার সোজা বা ডান-কোণ কনফিগারেশন, প্যানেল-মাউন্ট বা চ্যাসিস-মাউন্ট ডিজাইনগুলির প্রয়োজন হোক না কেন, আপনার অনন্য অ্যাপ্লিকেশন চাহিদা মেটাতে আমাদের সমাধানগুলি নির্ভুলভাবে প্রকৌশলী করা যেতে পারে।
![]()
স্পেসিফিকেশন
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে।
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| ইম্পিডেন্স | ৫০Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~১১GHz(সর্বোচ্চ ১৮GHz) | |
| রেটেড ভোল্টেজ | ১০০০VRMS*(সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ডাইইলেকট্রিক ভোল্টেজ-প্রতিরোধ | ১৫০০VRMS*(সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ইনসুলেশন রেজিস্ট্যান্স | ≥৫০০০MΩ | |
| সেন্টার রেজিস্ট্যান্স | আউটার কন্ডাক্টর | ≤০.৫mΩ |
| সেন্টার কন্ডাক্টর | ≤১.৫mΩ | |
| VSWR | ≤১.৩ | |
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| সেন্টার কন্ডাক্টর | পুরুষ | পিতল,
নিকেল প্লেটেড |
| মহিলা | ফসফর ব্রোঞ্জ,
নিকেল প্লেটেড |
|
| স্থিতিস্থাপক যোগাযোগ | ফসফর ব্রোঞ্জ | নিকেল প্লেটেড |
| শেল / হাউজিং | পিতল, স্টেইনলেস স্টিল |
নিকেল প্লেটেড |
| কেবল ক্ল্যাম্প | পিতল | নিকেল প্লেটেড |
| ইনসুলেটর | PTFE | |
| গ্যাসকেট | সিলিকন রাবার | |
| স্থায়িত্ব | ৫০০ সাইকেল | |

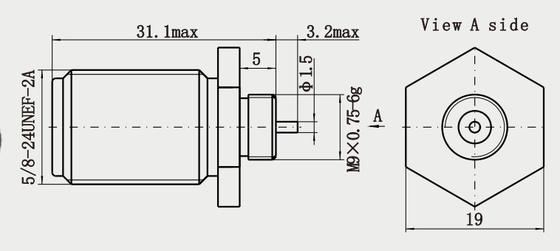

বিস্তারিত অঙ্কন
![]()
বৈশিষ্ট্য:
১. সামঞ্জস্য এবং নমনীয়তা
বিভিন্ন কেবলের জন্য উপযুক্ত: এটি আধা-নমনীয় কেবল, আধা-কঠিন কেবল, নমনীয় কেবল ইত্যাদির সাথে মিলতে পারে, বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতি (যেমন পরীক্ষা যন্ত্র, বেস স্টেশন, রাডার সিস্টেম) কভার করে।
কাস্টমাইজেশন: ইন্টারফেস টাইপ, ফ্রিকোয়েন্সি রেঞ্জ, উপাদান (যেমন ক্ষয়-প্রতিরোধী স্টেইনলেস স্টিল), পৃষ্ঠের চিকিত্সা (যেমন গোল্ড-প্লেটেড, রোডিয়াম-প্লেটেড) প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।
২. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
যোগাযোগ ক্ষেত্র: মাইক্রোওয়েভ যোগাযোগ, স্যাটেলাইট যোগাযোগ, 5G/6G বেস স্টেশন, ফাইবার-টু-অ্যান্টেনা লিঙ্ক।
পরীক্ষা এবং পরিমাপ: ভেক্টর নেটওয়ার্ক বিশ্লেষক, স্পেকট্রাম বিশ্লেষক, সিগন্যাল জেনারেটর এবং অন্যান্য সরঞ্জামের আরএফ ইন্টারফেস।
শিল্প ও মহাকাশ: রাডার সিস্টেম, উচ্চ-ফ্রিকোয়েন্সি পরীক্ষা সরঞ্জাম, এয়ারবোর্ন যোগাযোগ, শিল্প নিয়ন্ত্রণ ব্যবস্থা।
শিল্প ও বৈজ্ঞানিক গবেষণা: আরএফ পরীক্ষা, মাইক্রোওয়েভ ডিভাইস টেস্টিং, উচ্চ-পারফরম্যান্স ডেটা সেন্টারগুলিতে উচ্চ-গতির ট্রান্সমিশন।
অ্যাপ্লিকেশন:
১. শিল্প ও মহাকাশ
রাডার সিস্টেম: রাডার ট্রান্সসিভার মডিউল এবং অ্যান্টেনা সংযোগ করতে ব্যবহৃত হয়, উচ্চ-পাওয়ার, উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশনের চাহিদাগুলির সাথে খাপ খাইয়ে নেওয়া।
উচ্চ-ফ্রিকোয়েন্সি পরীক্ষা সরঞ্জাম: শিল্প যোগাযোগ এবং পরীক্ষা সিস্টেমে, এন কানেক্টরগুলি নির্ভরযোগ্য সংযোগ সরবরাহ করে যা কম্পন-প্রতিরোধী, জলরোধী এবং ধুলোরোধী।
এভিওনিক্স সরঞ্জাম: এয়ারবোর্ন যোগাযোগ এবং নেভিগেশন সিস্টেমে ব্যবহৃত হয়, চরম তাপমাত্রা এবং যান্ত্রিক শক পরিবেশের সাথে খাপ খাইয়ে নেওয়া।
২. শিল্প ও গবেষণা
মাইক্রোওয়েভ পরীক্ষা এবং আরএফ আরএন্ডডি: পরীক্ষাগার পরিবেশে উচ্চ ফ্রিকোয়েন্সি সিগন্যাল টেস্টিং এবং সরঞ্জাম ইন্টিগ্রেশন সমর্থন করে, যেমন অ্যান্টেনা ডিজাইন এবং উপাদান বিশ্লেষণ।
উচ্চ-পারফরম্যান্স ডেটা সেন্টার: সার্ভার এবং যোগাযোগ ডিভাইসগুলির মধ্যে উচ্চ-গতির আরএফ লিঙ্কগুলির জন্য সিগন্যাল অখণ্ডতা নিশ্চিত করতে।
পণ্য ক্যাটালগ:
| আরএফ অ্যাডাপ্টার |
| আরএফ কেবল অ্যাসেম্বলি |
| গ্লাস-টু-মেটাল হার্মেটিক সিল |
| জে৩০জে সিরিজ কানেক্টর |
| মাইক্রোওয়েভ রোটারি জয়েন্টস |
| ওয়েভগাইড টু কোঅক্সিয়াল অ্যাডাপ্টার |
| এসএমএ/এসএসএমএ আরএফ কানেক্টর |
| এসএমপি/এসএসএমপি আরএফ কানেক্টর |
| এমসিএক্স/এমএমসিএক্স আরএফ কানেক্টর |
| টিএনসি আরএফ কানেক্টর |
| এন টাইপ আরএফ কানেক্টর |
| বিএনসি আরএফ কানেক্টর মিলিমিটার ওয়েভ কানেক্টর (২.৪মিমি, ২.৯২মিমি) |
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকদের প্রয়োজনীয়তা অনুসারে
দ্রষ্টব্য:
আমাদের কাছে ১০,০০০ এর বেশি ধরণের এন টাইপ কানেক্টরআছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে অনুগ্রহ করে আপনার বিস্তারিত তথ্য সহ আমাদের সাথে যোগাযোগ করুনগুলি।
