পণ্যের বিবরণ:
প্রদান:
|

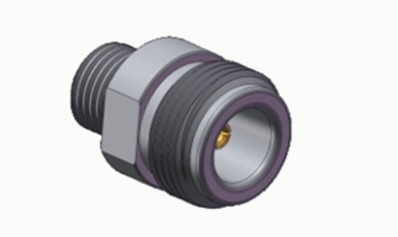

| পণ্যের নাম: | এন টাইপ আরএফ কোক্সিয়াল কনেক্টর | প্লাটিং: | গোল্ড প্লেটেড / নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিরোধ: | 50Ω | ফ্রিকোয়েন্সি রেঞ্জ: | DC~11GHz |
| মডেল: | এন-কিড 6 | লিঙ্গ: | মহিলা |
| পণ্যের নাম: | এন টাইপ আরএফ কোএক্সিয়াল সংযোগকারী | ||
| বিশেষভাবে তুলে ধরা: | N মহিলা বাল্কহেড আরএফ সংযোগকারী,মাইক্রোস্ট্রিপ সহ আরএফ সংযোগকারী,N মহিলা সংযোগকারী M10X1 |
||
এন-টাইপ কানেক্টরগুলি নির্ভুলভাবে প্রকৌশলী, থ্রেডেড কোঅক্সিয়াল ইন্টারফেস যা তাদের ব্যতিক্রমী কম্পন প্রতিরোধ ক্ষমতা, অপ্টিমাইজড বৈদ্যুতিক কর্মক্ষমতা এবং বর্ধিত ফ্রিকোয়েন্সি ক্ষমতার জন্য পরিচিত। যদিও স্ট্যান্ডার্ড মডেলগুলি সাধারণত ১১ গিগাহার্টজ পর্যন্ত সমর্থন করে, আমাদের উন্নত কনফিগারেশনগুলি ১৮ গিগাহার্টজ পর্যন্ত অপারেশনাল ব্যান্ডউইথ অর্জন করে। এই বহুমুখী কানেক্টরগুলি বিভিন্ন আরএফ কেবল জুড়ে সিগন্যাল ইন্টিগ্রিটি বজায় রাখে এবং এগুলি মহাকাশ প্রকৌশল, রাডার নেটওয়ার্ক, মাইক্রোওয়েভ টেলিযোগাযোগ, ডিজিটাল ডেটা ট্রান্সমিশন এবং আরএফ ইন্সট্রুমেন্টেশন প্ল্যাটফর্মে ব্যাপকভাবে ব্যবহৃত হয়। আমরা নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা এবং পরিবেশগত চ্যালেঞ্জগুলি মোকাবেলার জন্য টেইলার্ড এন-টাইপ সমাধান ডিজাইন করতে বিশেষজ্ঞ।
স্পেসিফিকেশন
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে।
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| ইম্পিডেন্স | ৫০Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~১১গিগাহার্টজ (সর্বোচ্চ ১৮গিগাহার্টজ) | |
| রেটেড ভোল্টেজ | ১০০০ভিআরএমএস*(সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ডাইইলেকট্রিক ভোল্টেজ-প্রতিরোধ | ১৫০০ভিআরএমএস*(সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ইনসুলেশন রেজিস্ট্যান্স | ≥৫০০০MΩ | |
| সেন্টার রেজিস্ট্যান্স | আউটার কন্ডাক্টর | ≤০.৫mΩ |
| সেন্টার কন্ডাক্টর | ≤১.৫mΩ | |
| ভিএসডব্লিউআর | ≤১.৩ | |
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| সেন্টার কন্ডাক্টর | পুরুষ | পিতল, গোল্ড প্লেটেড |
| মহিলা | ফসফর ব্রোঞ্জ, গোল্ড প্লেটেড | |
| স্থিতিস্থাপক যোগাযোগ | ফসফর ব্রোঞ্জ | নিকেল প্লেটেড প্যাসিভেটেড |
| শেল / হাউজিং | পিতল স্টেইনলেস স্টিল | গোল্ড প্লেটেড প্যাসিভেশন |
| কেবল ক্ল্যাম্প | পিতল | নিকেল প্লেটেড |
| ইনসুলেটর | পিটিএফই | |
| গ্যাসকেট | সিলিকন রাবার | |
| স্থায়িত্ব | ৫০০ সাইকেল | |

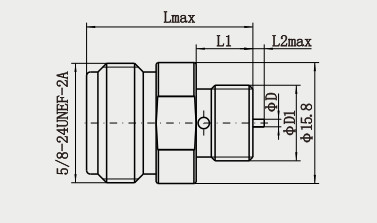

বিস্তারিত অঙ্কন
![]()
![]()
বৈশিষ্ট্য:
১. বিস্তৃত অভিযোজনযোগ্যতা: বিভিন্ন ধরণের আরএফ কেবলের সাথে সামঞ্জস্যপূর্ণ (যেমন, সেমি-রিজিড কেবল, ফ্লেক্সিবল কেবল), অ্যাডাপ্টারের মাধ্যমে এসমা, বিএনসি, টিএনসি এবং অন্যান্য কানেক্টরের সাথে রূপান্তর করা যেতে পারে, মাইক্রোওয়েভ সরঞ্জাম, মহাকাশ, রাডার, পরীক্ষা যন্ত্র এবং অন্যান্য ক্ষেত্রে উপযুক্ত ২৪৫।
উচ্চ পাওয়ার হ্যান্ডলিং: উচ্চ পাওয়ার আরএফ অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেমন বেস স্টেশন, ট্রান্সমিটার, স্যাটেলাইট যোগাযোগ ইত্যাদি, ছোট কানেক্টরের (যেমন, বিএনসি) চেয়ে উন্নত পাওয়ার ক্ষমতা সহ ৩৬।
২. সুবিধাজনক অপারেশন: থ্রেডেড সংযোগ ম্যানুয়ালি বা সরঞ্জাম দিয়ে দ্রুত প্লাগিং এবং আনপ্লাগিং সহজ করে তোলে এবং কিছু মডেল সোল্ডার-ফ্রি ক্রিম্পিং পদ্ধতি সমর্থন করে ৪।
৩. সম্ভাব্য সমস্যা: ইম্পিডেন্স ম্যাচিংয়ের দিকে মনোযোগ দেওয়া উচিত (৫০Ω এবং ৭৫Ω মেশানো যাবে না), সন্নিবেশ এবং অপসারণের পরিধানের কারণে প্রতিফলন বৃদ্ধি, সেইসাথে অপব্যবহারের কারণে ক্ষতি (যেমন অতিরিক্ত টাইট করা) ৩৫।
অ্যাপ্লিকেশন:
১. নেটওয়ার্ক অ্যানালাইজার/স্পেকট্রাম অ্যানালাইজার: পরীক্ষার অধীনে ডিভাইসটিকে (যেমন, অ্যান্টেনা, ফিল্টার) যন্ত্রের সাথে সংযুক্ত করে, বিস্তৃত ব্যান্ডউইথ (০-১৮ গিগাহার্টজ) পরীক্ষার জন্য সমর্থন করে।
২. সিগন্যাল জেনারেটর/অ্যাটেনুয়েটর: ল্যাব বা ফিল্ড পরীক্ষায় উচ্চ নির্ভুলতার আরএফ সিগন্যাল প্রেরণ করে।
ডার্করুম পরীক্ষা: অ্যান্টেনা দিক মানচিত্র এবং ইএমসি পরীক্ষার জন্য আরএফ লিঙ্ক নির্মাণ।
৩. কেবল টিভি নেটওয়ার্ক: ট্রাঙ্ক ট্রান্সমিশনে ৭৫Ω কোঅক্সিয়াল কেবল সংযোগ করা (যেমন, ক্যাটভি সিস্টেম), অ্যানালগ/ডিজিটাল সিগন্যাল ট্রান্সমিশন সমর্থন করে।
৪. সম্প্রচার ট্রান্সমিটার: এফএম/ইউএইচএফ ট্রান্সমিটারের জন্য আরএফ আউটপুট পোর্ট উচ্চ পাওয়ার সম্প্রচার সংকেত সহ্য করার জন্য।
চলচ্চিত্র এবং টেলিভিশন প্রযোজনা: ক্যামেরা ওয়্যারলেস মাইক্রোফোন, ভিডিও ট্রান্সমিশন সরঞ্জাম (যেমন মাইক্রোওয়েভ ট্রান্সমিশন) সংযোগ করা।
পণ্য ক্যাটালগ:
| আরএফ অ্যাডাপ্টার |
| আরএফ কেবল অ্যাসেম্বলি |
| গ্লাস-টু-মেটাল হার্মেটিক সিল |
| জে৩০জে সিরিজ কানেক্টর |
| মাইক্রোওয়েভ রোটারি জয়েন্টস |
| ওয়েভগাইড টু কোঅক্সিয়াল অ্যাডাপ্টার |
| এসমা/এসএসএমএ আরএফ কানেক্টর |
| এসএমপি/এসএসএমপি আরএফ কানেক্টর |
| এমসিএক্স/এমএমসিএক্স আরএফ কানেক্টর |
| টিএনসি আরএফ কানেক্টর |
| এন টাইপ আরএফ কানেক্টর |
| বিএনসি আরএফ কানেক্টর মিলিমিটার ওয়েভ কানেক্টর (২.৪মিমি, ২.৯২মিমি) |
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী
দ্রষ্টব্য:
আমাদের কাছে ১০,০০০ এর বেশি ধরণের এন টাইপ কানেক্টর রয়েছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে অনুগ্রহ করে আপনার বিস্তারিত তথ্য সহ আমাদের সাথে যোগাযোগ করুনগুলি।
