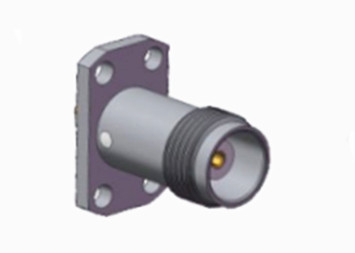

পিসিবি বোর্ডের জন্য টিএনসি মহিলা সোজা আরএফ কোএক্সিয়াল সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | TNC আরএফ সংযোগকারী | প্লাটিং: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিরোধ: | 50Ω | স্থায়িত্ব: | 500 সাইকেল |
| যোগাযোগ উপাদান: | পিতল, BeCu | উপাদান: | ব্রাস |
| ডিজাইন স্ট্যান্ডার্ড:: | IEC 60169-17 | প্রকার: | সোজা |
| বিশেষভাবে তুলে ধরা: | পিসিবি বোর্ড আরএফ কোএক্সিয়াল সংযোগকারী,নির্ভরযোগ্য আরএফ কোএক্সিয়াল সংযোগকারী,উচ্চ পারফরম্যান্স আরএফ কোএক্সিয়াল সংযোগকারী |
||
পিসিবি বোর্ডের জন্য টিএনসি মহিলা সোজা আরএফ কোএক্সিয়াল সংযোগকারী
টিএনসি সিরিজের পণ্যটি বিএনসি সংযোগকারীর একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে, টিএনসি আরএফ সংযোগকারীগুলিতে মিলনের জন্য স্ক্রু থ্রেড রয়েছে।একটি ধ্রুবক 50 ওহম প্রতিবন্ধকতা সঙ্গে গ্রিডযুক্ত জলরোধী ইউনিটDC-11GHz থেকে কাজ করে, দুটি ধরণের TNC সংযোগকারী রয়েছেঃ স্ট্যান্ডার্ড এবং বিপরীত মেরুতা। এই কম খরচে সংযোগকারীগুলি সাধারণত ডাই কাস্ট এবং ছাঁচনির্মাণ উপাদান ব্যবহার করে।যদিও পারফরম্যান্স শিল্প বা উচ্চ মানের গ্রেড পণ্য সমান হবে নাএই সংযোগকারীগুলি বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ। অ্যান্টেনা সংযোগের জন্য ব্যাপকভাবে ব্যবহৃত, টিএনসির এভিয়েনিক্স, যোগাযোগ এবং সাধারণ শিল্প বাজারে অনেকগুলি অ্যাপ্লিকেশন রয়েছে।বিপরীত মেরুতা এবং 75 ওহম টিএনসিও উপলব্ধ.
স্পেসিফিকেশন
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
বৈদ্যুতিক বৈশিষ্ট্য | ||||
প্রতিরোধ | 50Ω | |||
ফ্রিকোয়েন্সি রেঞ্জ | DC ~4GHz | |||
নামমাত্র ভোল্টেজ | 2500 ভিআরএমএস (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |||
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | 750VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |||
আইসোলেশন প্রতিরোধের | ≥2000MΩ | |||
যোগাযোগ প্রতিরোধের | বাহ্যিক কন্ডাক্টর | ≤6mΩ | ||
সেন্টার কন্ডাক্টর | ≤1.5mΩ | |||
ভিএসএমআর | ≤ ১।3 | |||
মেকানিক্যাল স্পেসিফিকেশন
| ডিজাইন স্ট্যান্ডার্ড | আইইসি ৬০১৬৯-১৭ |
| RoHS সম্মতি | হ্যাঁ। |
| কেন্দ্র যোগাযোগের সমাপ্তি | ক্রাম্প |
| বাহ্যিক যোগাযোগ বন্ধ | ক্রাম্প |
| সমকামিতার চক্র | 500চক্র |
| যোগাযোগ সংরক্ষণ | ১০ এন মিনিট |
| ক্যাবল রিটেনশন | ১০০ এন মিনিট |
| জোড়া বাঁধার শক্তি | 13.6N সর্বোচ্চ |
| ডি-কপলিং ফোর্স | 13.6N সর্বোচ্চ |
পরিবেশগত স্পেসিফিকেশনঃ
| অপারেটিং তাপমাত্রা | -30 থেকে +70 ডিগ্রি সেলসিয়াস |

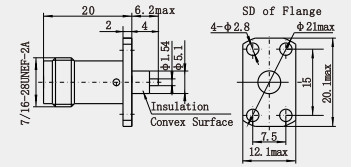

বিস্তারিত অঙ্কন
বৈশিষ্ট্যঃ
কমপ্যাক্ট আকারঃ টিএনসি সংযোগকারীগুলি ছোট কোঅক্সিয়াল সংযোগকারী যা খুব কম জায়গা নেয়, বিশেষত স্থান সীমাবদ্ধতার সাথে সরঞ্জামগুলির জন্য পিসিবি বোর্ডে ইনস্টল এবং রুট করা সহজ করে তোলে।
ধ্রুবতার বিভিন্নতাঃ স্ট্যান্ডার্ড ধ্রুবতা এবং বিপরীত ধ্রুবতা নকশা আছে,যা নির্দিষ্ট সার্কিট ডিজাইন এবং ব্যবহারের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে যাতে সংকেতগুলির সঠিক সংক্রমণ নিশ্চিত করা যায়.
প্রয়োগঃ
ব্লুটুথ এবং জিপিএস উপাদানঃ আরএফ সিগন্যাল ট্রান্সমিশনের জন্য ইন্টারফেস হিসাবে, এটি ব্লুটুথ যোগাযোগ এবং জিপিএস পজিশনিং ফাংশনের স্বাভাবিক অপারেশন নিশ্চিত করে,যাতে ডিভাইসটি সঠিকভাবে ব্লুটুথ সংকেত এবং অবস্থান তথ্য গ্রহণ এবং পাঠাতে পারে.
নেটওয়ার্ক সরঞ্জামঃ রাউটার, সুইচ এবং অন্যান্য নেটওয়ার্ক সরঞ্জামগুলিতে, ওয়্যারলেস যোগাযোগের সাথে জড়িত কিছু অংশ ডেটা সংক্রমণ এবং বিনিময় উপলব্ধি করতে সংযোগের জন্য টিএনসি সংযোগকারী ব্যবহার করবে।
অ্যান্টেনা ক্রেটঃ অ্যান্টেনা ক্রেট এবং অ্যান্টেনার মধ্যে সংযোগ কখনও কখনও একটি টিএনসি সংযোগকারী ব্যবহার করে, যা স্থিতিশীল সংকেত সংক্রমণ উপলব্ধি করতে পারে এবং যান্ত্রিক স্থিরকরণেও ভূমিকা পালন করতে পারে।
দ্রষ্টব্যঃ
আমাদের 10,000 টিরও বেশি ধরণের ইন্টারকানেক্ট পণ্য রয়েছে (((বিএনসি,টিএনসি,এমসিএক্স,এমএমসিএক্স,এসএমএ,এসএসএমএ,এসএমবি,এসএসএমবি,বিএমএ,এসবিএমএ,এসএমসি,এসসি,এসএমপি,এসএসএমপি ইত্যাদি), আপনি যে সংযোগকারীটি ব্যবহার করছেন তা যদি না পাওয়া যায় তবে,আপনার তথ্য দিয়ে আমাদের সাথে যোগাযোগ করুন।.
