নিকেলযুক্ত টিএনসি মহিলা থেকে মহিলা 4-হোল ফ্ল্যাঞ্জ আরএফ কোএক্সিয়াল সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | TNC সংযোগকারী | প্লাটিং: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিরোধ: | 50Ω | স্থায়িত্ব: | 500 সাইকেল |
| যোগাযোগ উপাদান: | পিতল, BeCu | উপাদান: | ব্রাস |
| ডিজাইন স্ট্যান্ডার্ড: | IEC 60169-17 | প্রকার: | সোজা |
| বিশেষভাবে তুলে ধরা: | ৪-হোল ফ্ল্যাঞ্জ আরএফ কোএক্সিয়াল কানেক্টর,নিকেলযুক্ত আরএফ কোএক্সিয়াল সংযোগকারী |
||

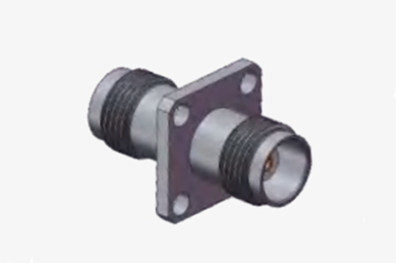

নিকেলযুক্ত টিএনসি মহিলা থেকে মহিলা 4-হোল ফ্ল্যাঞ্জ আরএফ কোএক্সিয়াল সংযোগকারী
টিএনসি সিরিজের পণ্যটি বিএনসি সংযোগকারীর একটি থ্রেডেড বৈকল্পিক, যা এর স্ক্রু-থ্রেড জোটের প্রক্রিয়া দ্বারা আলাদা। এই কমপ্যাক্ট, থ্রেড,এবং ওয়াটারপ্রুফ ইউনিটগুলি একটি ধ্রুবক 50 ওহম প্রতিবন্ধকতা বজায় রাখতে এবং DC থেকে 11 GHz ফ্রিকোয়েন্সি পরিসরের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছেটিএনসি সংযোগকারীগুলির দুটি রূপ রয়েছেঃ স্ট্যান্ডার্ড এবং বিপরীত মেরুতা। এই ব্যয়বহুল সংযোগকারীগুলিতে সাধারণত ডাই-কাস্ট এবং ছাঁচনির্মাণ উপাদান রয়েছে।যদিও তাদের পারফরম্যান্স শিল্প বা উচ্চ পারফরম্যান্স পণ্যের সাথে মিলতে পারে না, তারা বাণিজ্যিক অ্যাপ্লিকেশন বিস্তৃত জন্য ভাল উপযুক্ত। TNC সংযোগকারী ব্যাপকভাবে অ্যান্টেনা সংযোগ ব্যবহার করা হয় এবং avionics, যোগাযোগ,এবং বিভিন্ন শিল্প খাত.
স্পেসিফিকেশন
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
|
বৈদ্যুতিক বৈশিষ্ট্য
|
||||
|
প্রতিরোধ
|
50Ω
|
|||
|
ফ্রিকোয়েন্সি রেঞ্জ
|
DC ~4GHz
|
|||
|
নামমাত্র ভোল্টেজ
|
2500 ভিআরএমএস (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ
|
750VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
আইসোলেশন প্রতিরোধের
|
≥2000MΩ
|
|||
|
যোগাযোগ প্রতিরোধের
|
বাহ্যিক কন্ডাক্টর
|
≤6mΩ
|
||
|
সেন্টার কন্ডাক্টর
|
≤1.5mΩ
|
|||
|
ভিএসএমআর
|
≤ ১।3
|
|||
মেকানিক্যাল স্পেসিফিকেশন
| ডিজাইন স্ট্যান্ডার্ড | আইইসি ৬০১৬৯-১৭ |
| RoHS সম্মতি | হ্যাঁ। |
| কেন্দ্র যোগাযোগের সমাপ্তি | ক্রাম্প |
| বাহ্যিক যোগাযোগ বন্ধ | ক্রাম্প |
| সমকামিতার চক্র | 500চক্র |
| যোগাযোগ সংরক্ষণ | ১০ এন মিনিট |
| ক্যাবল রিটেনশন | ১০০ এন মিনিট |
| জোড়া বাঁধার শক্তি | 13.6N সর্বোচ্চ |
| ডি-কপলিং ফোর্স | 13.6N সর্বোচ্চ |
পরিবেশগত স্পেসিফিকেশনঃ
| অপারেটিং তাপমাত্রা | -30 থেকে +70 ডিগ্রি সেলসিয়াস |
| আইপি রেটিং (জোড়া) | আইপি ৬৪ |

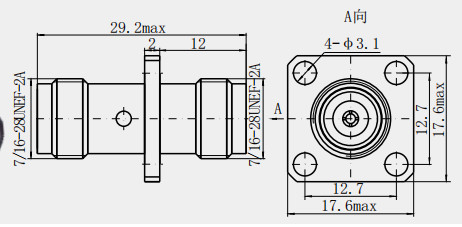

বিস্তারিত অঙ্কন
বৈশিষ্ট্যঃ
বৈদ্যুতিক কর্মক্ষমতা জন্য
1. বিস্তৃত ফ্রিকোয়েন্সি পরিসীমাঃ 11GHz পর্যন্ত ফ্রিকোয়েন্সি সহ্য করতে সক্ষম, এবং কিছু স্পষ্টতা নকশা এমনকি 18GHz পর্যন্ত প্রয়োগ করা যেতে পারে,যা বিভিন্ন উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন দৃশ্যের চাহিদা পূরণ করতে পারে.
2. ভাল প্রতিবন্ধকতা মেলেঃ 50Ω এর একটি সাধারণ প্রতিবন্ধকতা সংকেত সংক্রমণের স্থিতিশীলতা এবং কর্মক্ষমতা নিশ্চিত করার জন্য অপরিহার্য,যা সংকেত প্রতিফলন এবং বিকৃতি হ্রাস করে এবং সংকেত সংক্রমণের নির্ভুলতা নিশ্চিত করে.
3. কম সন্নিবেশ ক্ষতিঃ কম সন্নিবেশ ক্ষতি মানে যে সংযোজক মাধ্যমে পাস সংকেত শুধুমাত্র সংকেত attenuation একটি ছোট পরিমাণ প্রবর্তন করবে,যা সিগন্যাল ট্রান্সমিশনের নির্ভুলতা এবং নির্ভুলতার উপর কম প্রভাব ফেলেবিশেষ করে উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনে।
প্রয়োগঃ
যোগাযোগ ক্ষেত্র
1. ওয়্যারলেস যোগাযোগ বেস স্টেশনঃ মোবাইল যোগাযোগ বেস স্টেশনগুলিতে, টিএনসি অ্যাডাপ্টারগুলি বিভিন্ন আরএফ উপাদানগুলি যেমন অ্যান্টেনা, ফিল্টার, পাওয়ার এম্প্লিফায়ার ইত্যাদি সংযুক্ত করতে ব্যবহৃত হয়।এর ভাল বৈদ্যুতিক কর্মক্ষমতা এবং যান্ত্রিক স্থায়িত্বের কারণে, এটি উচ্চ-ফ্রিকোয়েন্সি সংকেতগুলির স্থিতিশীল সংক্রমণ নিশ্চিত করতে পারে, সংকেত ক্ষতি এবং হস্তক্ষেপ হ্রাস করতে পারে এবং বেস স্টেশনের যোগাযোগের গুণমান এবং কভারেজ উন্নত করতে পারে। উদাহরণস্বরূপ,বেস স্টেশনের অ্যান্টেনা ইন্টারফেসটি ফিডার ক্যাবলের সাথে মানিয়ে নেওয়া হয়েছে যাতে কার্যকর সংকেত সংক্রমণ এবং গ্রহণ নিশ্চিত করা যায়.
2মাইক্রোওয়েভ যোগাযোগ ব্যবস্থাঃ মাইক্রোওয়েভ যোগাযোগে,টিএনসি অ্যাডাপ্টারগুলি মাইক্রোওয়েভ সংকেতগুলির সংক্রমণ এবং বিতরণ উপলব্ধি করতে তরঙ্গপথ এবং সমাক্ষ তারের মতো বিভিন্ন সংক্রমণ উপাদানগুলি সংযুক্ত করতে ব্যবহার করা যেতে পারেএর উচ্চ-নির্ভুলতা থ্রেডেড সংযোগ কাঠামো উচ্চ ফ্রিকোয়েন্সির অধীনে ভাল যোগাযোগ নিশ্চিত করতে পারে, ভিএসডাব্লুআর হ্রাস করতে পারে এবং মাইক্রোওয়েভ সংকেতগুলির সংক্রমণ দক্ষতা উন্নত করতে পারে,যা সাধারণত মাইক্রোওয়েভ রিলে স্টেশনে ব্যবহৃত হয়, স্যাটেলাইট যোগাযোগের গ্রাউন্ড স্টেশন এবং অন্যান্য সরঞ্জাম।
3. ক্যাবল টিভি সিস্টেমঃ ক্যাবল টিভি নেটওয়ার্ক সিগন্যাল বিতরণকারী, শাখা এবং অন্যান্য সরঞ্জাম, প্রায়শই টিএনসি অ্যাডাপ্টার ব্যবহার করে কোঅক্সিয়াল ক্যাবল, বিভিন্ন ব্যবহারকারীর টার্মিনালে টিভি সিগন্যাল বিতরণ।টিএনসি অ্যাডাপ্টার জলরোধী, ধুলোরোধী কর্মক্ষমতা এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা, বাইরের এবং অভ্যন্তরীণ এবং অন্যান্য জটিল পরিবেশগত অবস্থার সাথে মানিয়ে নিতে পারে,ক্যাবল টিভি সিগন্যাল সংক্রমণের উচ্চমানের.
দ্রষ্টব্যঃ
আমাদের 10,000 টিরও বেশি ধরণের টিএনসি সংযোগকারী রয়েছে, যদি আপনি যে সংযোগকারীটি ব্যবহার করছেন তা পাওয়া না যায় তবে আপনার বিবরণ দিয়ে আমাদের সাথে যোগাযোগ করুন।
