পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | এন টাইপ আরএফ কোক্সিয়াল কনেক্টর | প্লাটিং: | গোল্ড প্লেটেড / নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিরোধ: | 50Ω | ফ্রিকোয়েন্সি রেঞ্জ: | DC~11GHz |
| লিঙ্গ: | মহিলা | গ্যাসকেট: | ঘটিত জৈব যৌগ রবার |
| স্থায়িত্ব: | 500 সাইকেল | শরীর শৈলী: | সোজা |
| পণ্যের নাম: | এন টাইপ আরএফ কোক্সিয়াল সংযোগকারী | ||
| বিশেষভাবে তুলে ধরা: | টাইপ এন ফিমেল ৪-হোল ফ্ল্যাঞ্জ কানেক্টর,সিলিকন গ্যাসকেট সহ আরএফ কোঅক্সিয়াল কানেক্টর,মাইক্রো-স্ট্রিপ আরএফ কোঅক্সিয়াল অ্যাডাপ্টার কানেক্টর |
||

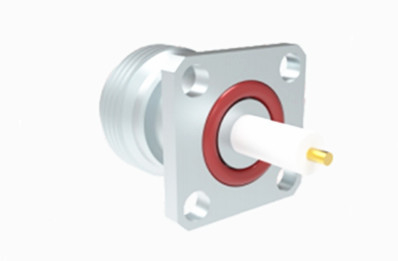

টাইপ এন ফিমেল ৪-হোল ফ্ল্যাঞ্জ মাইক্রো-স্ট্রিপ আরএফ কোঅক্সিয়াল কানেক্টর
এন-টাইপ কানেক্টর হল কোঅক্সিয়াল কানেক্টর যা একটি থ্রেডেড কাপলিং মেকানিজম ব্যবহার করে, যা কম্পনের বিরুদ্ধে চমৎকার প্রতিরোধ এবং উন্নত বৈদ্যুতিক কর্মক্ষমতা প্রদান করে। তারা সাধারণত 11 GHz ফ্রিকোয়েন্সি রেঞ্জের মধ্যে কাজ করে তবে 18 GHz পর্যন্ত ফ্রিকোয়েন্সি সমর্থন করতে পারে। এই কানেক্টরগুলি বহুমুখী এবং বিভিন্ন ধরণের আরএফ কেবলের সাথে সামঞ্জস্যপূর্ণ, যা এগুলিকে এভিয়েশন, মহাকাশ, রাডার সিস্টেম, মাইক্রোওয়েভ যোগাযোগ, ডিজিটাল যোগাযোগ এবং পরীক্ষা ও পরিমাপ সরঞ্জামের মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত করে তোলে।
আমরা নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন এন-টাইপ কানেক্টর এবং অ্যাডাপ্টারের জন্য কাস্টমাইজেশন বিকল্প সরবরাহ করি। আপনার স্ট্রেইট বা রাইট-অ্যাঙ্গেল কানেক্টর, ফ্ল্যাঞ্জ মাউন্ট বা বাল্কহেড মাউন্ট কনফিগারেশন প্রয়োজন হোক না কেন, আমরা আপনার প্রয়োজন অনুসারে আমাদের পণ্যগুলি তৈরি করতে পারি।
স্পেসিফিকেশন
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে।
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| ইম্পিডেন্স | ৫০Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~১১ গিগাহার্টজ (সর্বোচ্চ ১৮ গিগাহার্টজ) | |
| রেটেড ভোল্টেজ | ১০০০ভিআরএমএস* (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ডাইইলেকট্রিক ভোল্টেজ-প্রতিরোধ | ১৫০০ভিআরএমএস* (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ইনসুলেশন রেজিস্ট্যান্স | ≥৫০০০MΩ | |
| সেন্টার রেজিস্ট্যান্স | আউটার কন্ডাক্টর | ≤০.৫mΩ |
| সেন্টার কন্ডাক্টর | ≤১.৫mΩ | |
| ভিএসডব্লিউআর | ≤১.৩ | |

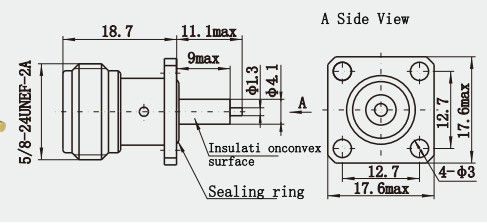

বিস্তারিত অঙ্কন
![]()
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| সেন্টার কন্ডাক্টর | পুরুষ | পিতল, গোল্ড প্লেটেড |
| মহিলা | ফসফর ব্রোঞ্জ, গোল্ড প্লেটেড | |
| স্থিতিস্থাপক যোগাযোগ | ফসফর ব্রোঞ্জ | নিকেল প্লেটেড প্যাসিভেটেড |
| শেল / হাউজিং | পিতল স্টেইনলেস স্টিল | গোল্ড প্লেটেড প্যাসিভেশন |
| কেবল ক্ল্যাম্প | পিতল | নিকেল প্লেটেড |
| ইনসুলেটর | পিটিএফই | |
| গ্যাসকেট | সিলিকন রাবার | |
| স্থায়িত্ব | ৫০০ সাইকেল | |
![]()
বৈশিষ্ট্য:
১. রুক্ষ কাঠামো: এন-টাইপ কানেক্টরের একটি রুক্ষ কাঠামোগত নকশা রয়েছে এবং এটি কঠোর কাজের পরিবেশ বা পরীক্ষার এলাকার জন্য উপযুক্ত যেখানে বারবার প্লাগিং এবং আনপ্লাগিংয়ের প্রয়োজন হয়।
২. থ্রেডেড সংযোগ: এন-টাইপ কানেক্টরগুলি ঘূর্ণনশীল লকিংয়ের মাধ্যমে দ্রুত এবং নির্ভরযোগ্য সংযোগের জন্য থ্রেডেড করা হয়। এই নকশাটি কম্পন বা শক পরিবেশে একটি স্থিতিশীল সংযোগ বজায় রাখতে কানেক্টরকে সক্ষম করে।
৩. ভাল শিল্ডিং: এন-টাইপ কানেক্টরের শেল সাধারণত ধাতব উপাদান দিয়ে তৈরি হয়, যার ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং কর্মক্ষমতা রয়েছে এবং এটি সিগন্যাল ট্রান্সমিশনে বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রভাবকে কার্যকরভাবে প্রতিরোধ করতে পারে।
অ্যাপ্লিকেশন:
১. যোগাযোগ সরঞ্জাম: এন-টাইপ কানেক্টরগুলি ওয়্যারলেস যোগাযোগ সরঞ্জামগুলিতে, যেমন বেস স্টেশন এবং অ্যান্টেনা সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এর কঠিন কাঠামো, অপারেটিং ফ্রিকোয়েন্সির বিস্তৃত পরিসর এবং কম লসের কারণে, এন-টাইপ কানেক্টরগুলি এই ডিভাইসগুলিতে উচ্চ-কার্যকারিতা আরএফ কানেক্টরের চাহিদা মেটাতে সক্ষম।
২. স্বয়ংচালিত ইলেকট্রনিক্স: স্বয়ংচালিত ইলেকট্রনিক্সে, এন কানেক্টরগুলিও একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি স্বয়ংচালিত ইলেকট্রনিক ডিভাইসগুলির মধ্যে স্থিতিশীল এবং নির্ভরযোগ্য সিগন্যাল ট্রান্সমিশন নিশ্চিত করার জন্য নির্ভরযোগ্য সংযোগ সমাধান সরবরাহ করতে পারে।
পণ্য ক্যাটালগ:
| আরএফ অ্যাডাপ্টার |
| আরএফ কেবল অ্যাসেম্বলি |
| গ্লাস-টু-মেটাল হার্মেটিক সিল |
| জে৩০জে সিরিজ কানেক্টর |
| এমসিএক্স/এমএমসিএক্স আরএফ কানেক্টর |
| ওয়েভগাইড টু কোঅক্সিয়াল অ্যাডাপ্টার |
| টিএনসি আরএফ কানেক্টর |
| এসএমপি/এসএসএমপি আরএফ কানেক্টর |
| এসএমএ/এসএসএমএ আরএফ কানেক্টর |
| মাইক্রোওয়েভ রোটারি জয়েন্টস |
| এন টাইপ আরএফ কানেক্টর |
| বিএনসি আরএফ কানেক্টর |
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকদের প্রয়োজনীয়তা অনুসারে
দ্রষ্টব্য:
আমাদের কাছে ১০,০০০ এর বেশি ধরণের এন টাইপ কানেক্টরআছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তবে আপনার বিস্তারিত তথ্যের জন্য আমাদের সাথে যোগাযোগ করুনগুলি.
