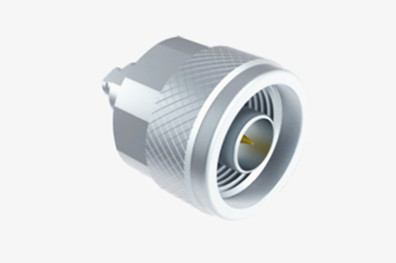

সিএক্সএন 3506 / এমএফ 108 এ তারের জন্য এন টাইপ সোল্ডার ক্ল্যাম্প আরএফ কোএক্সিয়াল সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | এন টাইপ আরএফ কোক্সিয়াল কনেক্টর | প্লাটিং: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| ভিএসডব্লিউআর: | ≤1.3 | ফ্রিকোয়েন্সি রেঞ্জ: | DC~11GHz |
| মডেল: | N-J506G | প্রতিরোধ: | 50Ω |
| বিশেষভাবে তুলে ধরা: | এন টাইপ আরএফ কোএক্সিয়াল সংযোগকারী,MF108A আরএফ কোএক্সিয়াল সংযোগকারী,CXN3506 আরএফ কোএক্সিয়াল সংযোগকারী |
||
সিএক্সএন৩৫০৬/এমএফ১০৮এ ক্যাবলের জন্য এন টাইপ সোল্ডার ক্ল্যাম্প আরএফ কোএক্সিয়াল সংযোগকারী
এন সিরিজের সংযোগকারীগুলি MIL-C-39012 এর স্পেসিফিকেশনগুলি পূরণ করার জন্য সাবধানে ডিজাইন এবং উত্পাদিত হয়, গ্রিডযুক্ত সংযোগগুলি ব্যবহার করে এবং বায়ুকে ডাইলেক্ট্রিক মাধ্যম হিসাবে ব্যবহার করে।এই নকশা 11GHz পর্যন্ত একটি ফ্রিকোয়েন্সি পর্যন্ত ব্যতিক্রমী বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করেআমাদের কোম্পানির সুনির্দিষ্ট সংযোগকারীগুলি 18GHz পর্যন্ত ফ্রিকোয়েন্সি সমর্থন করতে সক্ষম এবং বিভিন্ন ধরণের রেডিও ফ্রিকোয়েন্সি ক্যাবলের সাথে সামঞ্জস্যপূর্ণ।এই সংযোগকারীগুলি তাদের অসামান্য শক প্রতিরোধের জন্য অত্যন্ত মূল্যবানএগুলি বায়ুচলাচল, মহাকাশ, রাডার, মাইক্রোওয়েভ যোগাযোগ, ডিজিটাল টেলিযোগাযোগ, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইএবং মাইক্রোওয়েভ পরিমাপঅতিরিক্তভাবে, এন-টাইপ সংযোগকারীটি সাধারণত একটি পরীক্ষার ইন্টারফেস সংযোগকারী হিসাবে ব্যবহৃত হয় এবং বিভিন্ন পরীক্ষার যন্ত্রগুলিতে ব্যাপকভাবে অন্তর্ভুক্ত করা হয়।
স্পেসিফিকেশন
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| প্রতিরোধ | 50Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | DC~11GHz ((Max.18GHz) | |
| নামমাত্র ভোল্টেজ | 1000VRMS* ((Max.Sea Level) | |
| ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | ১৫০০ ভিআরএমএস* (ম্যাক্স.সমুদ্রপৃষ্ঠ) | |
| আইসোলেশন প্রতিরোধের | ≥5000MΩ | |
| কেন্দ্রীয় প্রতিরোধ | বাহ্যিক কন্ডাক্টর | ≤0.5mΩ |
| সেন্টার কন্ডাক্টর | ≤1.5mΩ | |
| ভিএসডব্লিউআর | ≤ ১।3 | |
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| সেন্টার কন্ডাক্টর | পুরুষ | ব্রাস, স্বর্ণায়িত |
| মহিলা | ফসফর ব্রোঞ্জ, গোল্ডে লেপা | |
| স্থিতিস্থাপক যোগাযোগ | ফসফর ব্রোঞ্জ | নিকেল প্লাস্টিক প্যাসিভেটেড |
| শেল / হাউজিং | ব্রাস স্টেইনলেস স্টীল | স্বর্ণায়িত প্যাসিভেশন |
| ক্যাবল ক্ল্যাম্প | ব্রাস | নিকেলযুক্ত |
| বিচ্ছিন্নকারী | পিটিএফই | |
| গ্যাসেট | সিলিকন রাবার | |
| স্থায়িত্ব | ৫০০ চক্র | |

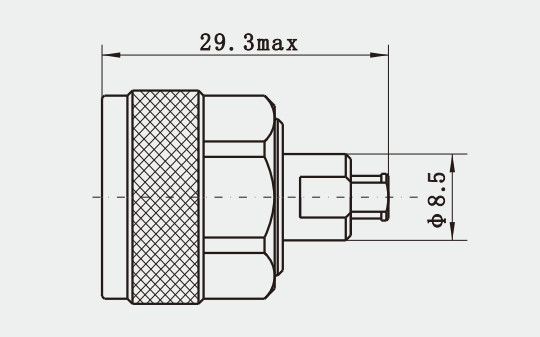

বিস্তারিত অঙ্কন
বৈশিষ্ট্য
1উপাদান ও স্থায়িত্ব:
এন-টাইপ সংযোগকারীগুলির দেহের উপাদানটি পিতল বা স্টেইনলেস স্টিল হতে পারে। স্টেইনলেস স্টিলের তৈরি এন-টাইপ সংযোগকারীগুলি সাধারণত আরও টেকসই এবং উত্পাদন ব্যয়বহুল।
2নির্মাণ ও প্রকারঃ
এন-টাইপ সংযোগকারীগুলি শক্তভাবে নির্মিত এবং প্রায়শই কঠোর কাজের পরিবেশে বা পরীক্ষার ক্ষেত্রগুলিতে ব্যবহৃত হয় যেখানে পুনরাবৃত্তি প্লাগিং এবং আনপ্লাগিংয়ের প্রয়োজন হয়।
এটি পুরুষ বা মহিলা হিসাবে শ্রেণীবদ্ধ করা হয়, এবং শৈলীগুলি স্ট্যান্ডার্ড বা বিপরীত মেরুতে পাওয়া যায়।
আকৃতিটি সোজা বা ডান কোণ টাইপ, পাশাপাশি 4-হোল ফ্ল্যাঞ্জ টাইপ, প্রেস-ইন টাইপ, বুলচ্যাড টাইপ, 2-হোল প্যানেল টাইপ, 4-হোল প্যানেল টাইপ, বা নো-লোড টাইপ এবং অন্যান্য অনেক ধরণের মধ্যে শ্রেণীবদ্ধ করা হয়।
অ্যাপ্লিকেশন
1যোগাযোগ সরঞ্জাম: মাইক্রোওয়েভ সরঞ্জাম এবং ডিজিটাল যোগাযোগ ব্যবস্থা সহ বিভিন্ন যোগাযোগ ডিভাইসে এন-টাইপ সংযোগকারী ব্যবহার করা হয়।তারা আরএফ সার্কিটের মধ্যে আরএফ তারের বা মাইক্রোস্ট্রিপ লাইন সংযোগ সহজতর.
2পরীক্ষার যন্ত্রপাতিঃ তাদের চমৎকার সুরক্ষা কর্মক্ষমতা কারণে,সঠিক সংকেত সংক্রমণ নিশ্চিত করতে এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করতে এন-টাইপ সংযোগকারীগুলি প্রায়শই পরীক্ষা এবং পরিমাপ সরঞ্জামগুলিতে ব্যবহৃত হয়.
3বায়ুবিদ্যুৎঃ এন-টাইপ সংযোগকারীগুলি তাদের উচ্চ নির্ভরযোগ্যতা এবং কম্পনের প্রতিরোধের কারণে সামরিক যোগাযোগ, বায়ুবিদ্যুৎ এবং স্থল উৎক্ষেপণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।
4ওয়্যারলেস ডিভাইসঃ বিশেষ অ্যাপ্লিকেশনগুলিতে উচ্চ স্তরের সুরক্ষা প্রয়োজন, যেমন চরম তাপমাত্রা, চাপ, বা কম্পন পরিবেশ, এন-টাইপ সংযোগকারী একটি আদর্শ পছন্দ।
5অ্যান্টেনা এবং রাডার সিস্টেমঃ স্থিতিশীল সংকেত সংক্রমণ এবং উচ্চ মানের যোগাযোগ লিঙ্ক নিশ্চিত করার জন্য অ্যান্টেনা এবং রাডার সিস্টেমে এন-টাইপ সংযোগকারীগুলিও সাধারণত পাওয়া যায়।
6চিকিৎসা সরঞ্জামঃ কিছু উচ্চ-নির্ভুলতা চিকিৎসা সরঞ্জামগুলিতে, এন-টাইপ সংযোগকারীগুলি সেন্সর সংযোগ এবং সংকেত প্রেরণের জন্যও ব্যবহার করা যেতে পারে, বিশেষ করে ক্ষুদ্র সংযোগকারীগুলির প্রয়োজনের অ্যাপ্লিকেশনগুলিতে।
প্রোডাক্ট ক্যাটালগ
| আরএফ অ্যাডাপ্টার |
| আরএফ ক্যাবল সমাবেশ |
| গ্লাস-মেটাল হার্মেটিক সিল |
| J30J সিরিজের সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
| কোএক্সিয়াল অ্যাডাপ্টারের তরঙ্গদর্শক |
| এসএমএ/এসএসএমএ আরএফ সংযোগকারী |
| এসএমপি/এসএসএমপি আরএফ সংযোগকারী |
| এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
| টিএনসি আরএফ সংযোগকারী |
| এন টাইপ আরএফ সংযোগকারী |
| বিএনসি আরএফ সংযোগকারী মিলিমিটার ওয়েভ সংযোগকারী ((2.4mm, 2.92mm) |
প্যাকেজিং ও ডেলিভারি
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকের চাহিদা অনুযায়ী
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএন টাইপ সংযোগকারী, যদি আপনি ব্যবহার করছেন সংযোগকারী পাওয়া যায় না, দয়া করে আমাদের সাথে যোগাযোগ করুন আপনার বিস্তারিতএটা.
