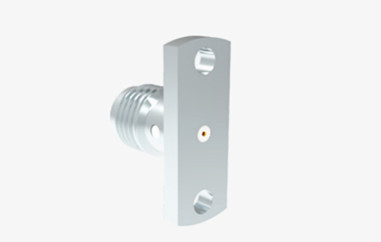

মাইক্রোস্ট্রিপ সহ স্টেইনলেস স্টীল নিকেল প্ল্যাটেড এসএমএ মহিলা আরএফ জ্যাক সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| Product name: | SMA RF Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Vswr: | ≤1.3 | Mounting type: | Flange Mount |
| Working voltage: | 335V r.m.s at sea level | Frequency range: | DC to 18GHz |
| Body: | Stainless Steel | Gender: | Jack/Female |
| বিশেষভাবে তুলে ধরা: | নিকেলযুক্ত আরএফ জ্যাক সংযোগকারী,SMA মহিলা আরএফ জ্যাক সংযোগকারী,মাইক্রোস্ট্রিপ আরএফ জ্যাক সংযোগকারী |
||
স্টেইনলেস স্টিল নিকেল প্লেটেড SMA ফিমেল RF জ্যাক সংযোগকারী মাইক্রোস্ট্রিপ সহ
SMA RF কোক্সিয়াল সংযোগকারী, MIL-C-39012 মেনে তৈরি একটি কমপ্যাক্ট এবং উচ্চ-ফ্রিকোয়েন্সি প্রকার, একটি ছোট ফর্ম ফ্যাক্টর, বিস্তৃত ব্যান্ডউইথ, ব্যতিক্রমী যান্ত্রিক এবং বৈদ্যুতিক বৈশিষ্ট্য এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে। এটি সবচেয়ে বেশি ব্যবহৃত RF কোক্সিয়াল সংযোগকারী হিসাবে পরিচিত, যা মাইক্রোওয়েভ যোগাযোগ, মাইক্রোওয়েভ পরিমাপ যন্ত্র এবং অন্যান্য বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। আমাদের কোম্পানির এই সিরিজের উচ্চ-কার্যকারিতা সংযোগকারীর পরিসরটি 20GHz পর্যন্ত ফ্রিকোয়েন্সি সমর্থন করার জন্য ডিজাইন করা হয়েছে।
SMA Rf সংযোগকারীর স্পেসিফিকেশন:
নোট: মডেলের নির্দিষ্ট ডেটা পণ্য স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে তৈরি করা হয়েছে।
| অনুযায়ী ইন্টারফেস | IEC60169-15 |
| প্রতিবন্ধকতা | 50Ω |
| ফ্রিকোয়েন্সি পরিসীমা | DC থেকে 18GHz |
| সন্নিবেশ ক্ষতি | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| ইনসুলেশন প্রতিরোধ | ≥5000MΩ |
| কেন্দ্রীয় যোগাযোগের প্রতিরোধ | ≤3mΩ |
| বাইরের যোগাযোগের প্রতিরোধ | ≤2mΩ |
| মিলন চক্র | ≥500 |
| তাপমাত্রা পরিসীমা | -65-+165℃ |
উপাদান ও যান্ত্রিক বৈশিষ্ট্য:
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| কেন্দ্রীয় পরিবাহী | পুরুষ | পিতল সোনার প্রলেপযুক্ত |
| মহিলা | Sn-P ব্রোঞ্জ সোনার প্রলেপযুক্ত | |
| ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ নিকেল প্লেটেড | |
| শেল এবং অন্যান্য ধাতব অংশ | পিতল নিকেল প্লেটেড | |
| স্টেইনলেস প্যাসিভেশন | ||
| ক্রিম্পিং হাতা | পিতল নিকেল প্লেটেড | |
| সংযোগের টর্ক শক্ত করা | 0.79－1.13N .m | |
| স্থায়িত্ব | 500 চক্র | |
| সিলিং রিং | সিলিকন রাবার | |
| ইনসুলেটর | PTFE | |

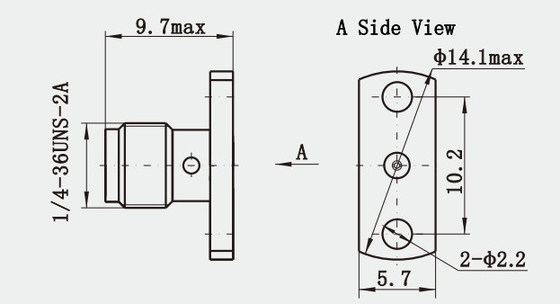

SMA RF কোক্স সংযোগকারীর রূপরেখা অঙ্কন:
প্রধান বৈশিষ্ট্য:
1. বিস্তৃত অ্যাপ্লিকেশন: SMA সংযোগকারীগুলি মাইক্রোওয়েভ যোগাযোগ, রাডার সিস্টেম, পরীক্ষার সরঞ্জাম, স্যাটেলাইট যোগাযোগ এবং ক্ষুদ্রাকরণ এবং উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা প্রয়োজন এমন অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
2. ইন্টারফেস প্রকার: SMA সংযোগকারীগুলিতে প্রায়শই বিভিন্ন ইন্টারফেস প্রকার থাকে, যার মধ্যে সরাসরি, 90° বাঁক এবং লিঙ্গ পরিবর্তন অন্তর্ভুক্ত থাকে, যা বিভিন্ন সার্কিট ডিজাইনের চাহিদা মেটাতে পারে।
3. উপকরণ এবং প্লেটিং: স্টেইনলেস স্টিলের বডি ছাড়াও, কেন্দ্রীয় পরিবাহী এবং যোগাযোগগুলি সোনার বা অন্যান্য পরিবাহী উপকরণ দিয়ে প্লেট করা যেতে পারে যা যোগাযোগের প্রতিরোধ ক্ষমতা হ্রাস করে এবং সংযোগের নির্ভরযোগ্যতা বাড়ায়।
4. পরিবেশগত অভিযোজনযোগ্যতা: SMA সংযোগকারীগুলি বিভিন্ন তাপমাত্রা এবং পরিবেশগত অবস্থার সাথে মানিয়ে নিতে পারে, যদিও প্রস্তুতকারকের নকশা এবং উপাদান পছন্দের উপর নির্ভর করে নির্দিষ্ট তাপমাত্রা পরিসীমা পরিবর্তিত হতে পারে।
অ্যাপ্লিকেশন:
1. ওয়্যারলেস কমিউনিকেশন বেস স্টেশন: ওয়্যারলেস কমিউনিকেশন অবকাঠামো নির্মাণ এবং রক্ষণাবেক্ষণে অ্যান্টেনাগুলিকে ট্রান্সমিটার এবং রিসিভারের সাথে সংযোগ করতে SMA সংযোগকারী ব্যবহার করা হয়।
2. পরীক্ষাগার এবং গবেষণা: বৈজ্ঞানিক পরীক্ষা এবং RF গবেষণায়, SMA সংযোগকারীগুলি উচ্চ-ফ্রিকোয়েন্সি সার্কিট তৈরি এবং পরীক্ষা করতে ব্যবহৃত হয়।
3. RF মডিউল এবং কার্ড: RF মডিউল, কনভার্টার এবং সম্পর্কিত বোর্ড তৈরি করার সময়, SMA সংযোগকারীগুলি মডিউলগুলির মধ্যে বা কার্ড থেকে অ্যান্টেনা পর্যন্ত একটি ইন্টারফেস হিসাবে কাজ করতে পারে।
পণ্য ক্যাটালগ:
| RF অ্যাডাপ্টার |
| SMA/SSMA RF সংযোগকারী |
| SMP/SSMP RF সংযোগকারী |
| TNC RF সংযোগকারী |
| N টাইপ RF সংযোগকারী |
| MCX/MMCX RF সংযোগকারী |
| BNC RF সংযোগকারীমিলিমিটার ওয়েভ সংযোগকারী (2.4 মিমি, 2.92 মিমি) |
| RF কেবল অ্যাসেম্বলি |
| ওয়েভগাইড থেকে কোক্সিয়াল অ্যাডাপ্টার |
| গ্লাস-টু-মেটাল হারমেটিক সিল |
| J30J সিরিজ সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
সম্পর্কিত পণ্য:
1) হারমেটিকভাবে সিল করা মহিলা SMA RF সংযোগকারী
| মডেল নং। | নোট |
| SMA(M)-KFD | হারমেটিক |
2) মহিলা বাল্কহেফ রাইট অ্যাঙ্গেল সোল্ডার মাউন্ট SMA সংযোগকারী
| মডেল নং। | L | নোট |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
নোট:
আমাদের 10,000 এর বেশি প্রকারের SMA সংযোগকারীআছে, আপনি যে সংযোগকারীটি ব্যবহার করছেন তা খুঁজে না পেলে, আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন।
