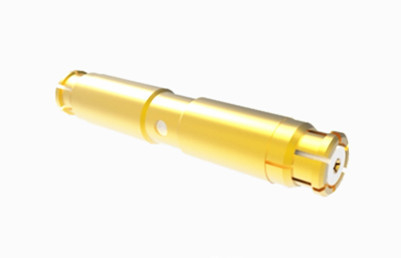

গোল্ড প্ল্যাটেড এসএমপি মহিলা থেকে মহিলা বুলেট আরএফ সংযোগকারী / অ্যাডাপ্টার
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| শরীরের উপাদান: | ব্রাস | প্রতিরোধ: | 50ohm |
|---|---|---|---|
| রঙ: | স্বর্ণ মুদ্রিত | শরীর শৈলী: | সোজা |
| প্রকার: | SMP মহিলা RF সংযোগকারী | মাউন্ট পদ্ধতি: | অন্ধ সাথী |
| রেট সহ্য ভোল্টেজ: | 170VRMS* | মাঝারি চাপ: | 500VRMS* |
| বিশেষভাবে তুলে ধরা: | বুলেট এসএমপি মহিলা আরএফ সংযোগকারী,গোল্ড প্ল্যাটেড এসএমপি মহিলা আরএফ সংযোগকারী |
||
গোল্ড প্ল্যাটেড এসএমপি মহিলা থেকে মহিলা বুলেট আরএফ সংযোগকারী / অ্যাডাপ্টার
এসএমপি একটি ক্ষুদ্র আকারের পিচ-অন আরএফ কোঅক্সিয়াল সংযোগকারী অ্যাডাপ্টার, যা এর ছোট আকার, হালকা ওজন, দুর্দান্ত ভূমিকম্প কর্মক্ষমতা এবং বিস্তৃত অপারেটিং ব্যান্ডউইথ দ্বারা চিহ্নিত।এটি 30GHz পর্যন্ত ফ্রিকোয়েন্সিতে কাজ করতে পারে (আমাদের উচ্চ-কার্যকারিতা SMP সংযোগকারীগুলি 40GHz পর্যন্ত পৌঁছতে পারে). প্লাগের তিনটি ইন্টারফেস ফর্ম রয়েছেঃ সম্পূর্ণ বন্ধ, সীমিত বন্ধ, এবং মসৃণ খাঁজ (ব্রেকিং সহ সহ) ।এই বিভিন্ন ইন্টারফেস ফর্মগুলি প্রশস্ত-প্রশস্ত সংযোগকারী সংযোগকারী অ্যাপ্লিকেশনগুলিতে অন্ধ সমন্বয়ের জন্য অক্ষীয় বা রেডিয়াল আন্দোলনের প্রয়োজনীয়তা পূরণ করতে পারেএটি এমন ইনস্টলেশন পরিস্থিতিতে উপযুক্ত যেখানে উচ্চ নির্ভরযোগ্যতা এবং মডুলার কম্প্যাক্টতা প্রয়োজন।
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
| এসএমপি সংযোগকারী অ্যাডাপ্টারের সাধারণ বিবরণী | ||||
|
প্রতিরোধ
|
50Ω
|
|||
|
ফ্রিকোয়েন্সি রেঞ্জ
|
ডিসি~৪০ গিগাহার্জ
|
|||
|
নামমাত্র ভোল্টেজ
|
170VRMS ((সমুদ্রতল)
|
|||
|
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ
|
500VRMS ((সমুদ্রতলে)
|
|||
|
আইসোলেশন প্রতিরোধের
|
≥2000MΩ
|
|||
|
|
বাহ্যিক কন্ডাক্টর
|
স্বাভাবিক≤2.5mΩ, হার্মেটিকভাবে বন্ধ ≤4mΩ
|
||
|
সেন্টার কন্ডাক্টর |
স্বাভাবিক≤6mΩ, হার্মেটিকভাবে বন্ধ ≤26mΩ
|
|||
| ফ্রিকোয়েন্সি রেঞ্জ | DC~18GHz | ১৮-২৬.৫ গিগাহার্জ | 26.5~40 গিগাহার্জ | |
| সোজা সংযোগকারী জন্য VSWR |
≤ ১।25
|
≤ ১।3 | ≤ ১।5 | |
| ডান অ্যাঞ্জেল সংযোগকারী জন্য VSWR | ≤ ১।3 | |||
| অ্যাডাপ্টারের জন্য VSWR | ≤ ১।2 | ≤ ১।3 | ≤ ১।5 | |
| সেন্টার কন্ডাক্টর | পুরুষ |
Sn-P ব্রোঞ্জ
|
স্বর্ণায়িত | |
| মহিলা |
বেরিলিয়াম ব্রোঞ্জ
|
স্বর্ণায়িত | ||
|
ইলাস্টিক যোগাযোগ
|
বেরিলিয়াম ব্রোঞ্জ
|
স্বর্ণায়িত | ||
|
শেল এবং অন্যান্য ধাতব অংশ
|
স্বর্ণাবৃত পিতল, প্যাসিভেটেড স্টেইনলেস স্টীল
|
|||
|
আইসোলেটর
|
গ্লাস সিন্টারিং/পিটিএফই/পিইআই
|
|||
|
জন্য ফুটো হার
হার্মেটিকলি সিলড সংযোগকারী
|
1.01325×10-3 Pa·cm3 /s
|
|||
রূপরেখা
গোল্ড প্ল্যাটেড এসএমপি মহিলা থেকে মহিলা বুলেট আরএফ সংযোগকারী / অ্যাডাপ্টার
সম্পর্কিত এসএমপি মহিলা থেকে মহিলা অ্যাডাপ্টার
1.
| মডেল নং। | বর্ণনা |
| এসএমপি-কেডব্লিউএফকে | এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার, ডান কোণ, 2 গর্ত flange. |
2.
| মডেল নং। | বর্ণনা |
| SMP-KK72 | এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
3.
| মডেল নং। | L ((মিমি) | |
| SMP-KK59 | 16 | কম্প্রেশন দৈর্ঘ্যঃ 15mm, ডান প্রান্ত শুধুমাত্র মসৃণ bore সঙ্গে mated। |
| SMP-KK62T | 13 | কম্প্রেশন দৈর্ঘ্যঃ 12mm, ডান প্রান্ত শুধুমাত্র মসৃণ bore সঙ্গে mated। |
| SMP-KK62T-Y1 | 13 | কম্প্রেশন দৈর্ঘ্যঃ 12mm, ডান প্রান্ত শুধুমাত্র মসৃণ bore সঙ্গে mated। 192H লবণ কুয়াশা প্রতিরোধের |
| SMP-KK190T | 12.7 | কম্প্রেশন দৈর্ঘ্যঃ11.9mm, ডান প্রান্তে শুধুমাত্র মসৃণ গর্ত দিয়ে জোড়া। |
4.
| মডেল নং। | L ((মিমি) |
| SMP-KK99 | এল=৯।6, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK166 | এল=১০2, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK175 | এল=৬।7, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK176 | এল=৭।1, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK177 | এল=৭।4, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK178 | এল=৮।1, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK188 | L=10, SMP মহিলা থেকে মহিলা rf অ্যাডাপ্টার |
| SMP-KK189 | এল=৯।7, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK192 | L=9, SMP মহিলা থেকে মহিলা rf অ্যাডাপ্টার |
| SMP-KK239 | এল=৯।9, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK249 | এল=৬।7, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
5.
| মডেল নং। | বর্ণনা |
| SMP-KK96 |
এল=১৭।35, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK97 | এল=১৯।6, এসএমপি মহিলা থেকে মহিলা আরএফ অ্যাডাপ্টার |
| SMP-KK98 | L=11, SMP মহিলা থেকে মহিলা rf অ্যাডাপ্টার |
প্রোডাক্ট বিভাগঃ
1. আরএফ সংযোগকারী অ্যাডাপ্টার (ডিসি থেকে 110GHz)
2. আরএফ এবং ওয়েভ-গাইড ক্যাবল সমাবেশ
3. কোএক্সিয়াল অ্যাডাপ্টারে ওয়েভ গাইড
4. ইন্টিগ্রেটেড (RF&DC) সংযোগকারী
5. মাইক্রো রেকট্যাঙ্গুলার কানেক্টর ((J30J, মাইক্রো ডি-সাব)
6. গ্লাস-টু-মেটাল হার্মেটিক সিল, হেডার, ফিডট্রু ((RF & DC)
7. মাইক্রোওয়েভ রোটারি জয়েন্ট
8. ওডিএম পণ্য
দ্রষ্টব্যঃ
আমাদের কাছে এক হাজারেরও বেশি ধরনেরএসএমপি মহিলা পুরুষ অ্যাডাপ্টারযদি আপনি যে পণ্যটি ব্যবহার করছেন তা না পাওয়া যায়,
দয়া করে আমাদের সাথে যোগাযোগ করুন সম্পূর্ণ ক্যাটালগ জন্য. কাস্টম আকার গৃহীত হয়.
