পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | SMP RF সমাক্ষ সংযোজক | সার্টিফিকেট: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| জীবনকাল: | 500 সাইকেল | লিঙ্গ: | পুরুষ/প্লাগ |
| শরীর শৈলী: | সরল/সদিক কোণ | উপাদান: | ব্রাস |
| মাউন্ট পদ্ধতি: | ফ্ল্যাঞ্জ মাউন্ট | প্রলেপ: | স্বর্ণ কলাই |
| ইমডিপেনস: | 50ohm | ||
| লক্ষণীয় করা: | লং আইসোলেশন কনভেক্স সারফেস আরএফ সংযোগকারী,2 গর্ত এসএমপি পুরুষ সংযোগকারী,50 ওহম প্লাগ এসএমপি আরএফ সংযোগকারী |
||

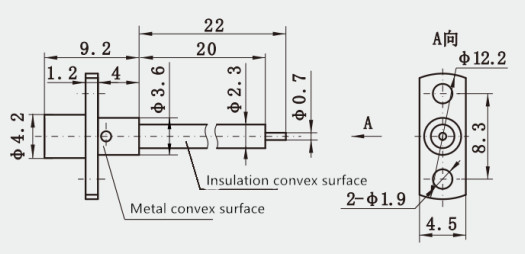

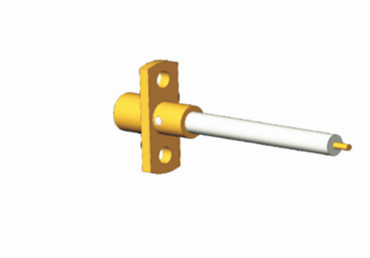

এসএমপি পুরুষ 2-হোল ফ্ল্যাঞ্জ মাউন্ট দীর্ঘ নিরোধক কনভেক্স পৃষ্ঠ 50Ohm প্লাগ সহ
এসএমপি ইন্টারফেসটি একটি কম্প্যাক্ট সংযোগকারী যা এমএমসিএক্স সংযোগকারীদের আকারের সাথে মেলে, তবে ডিসি থেকে 40 গিগাহার্টজ পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা সমর্থন করে।এসএমপি ইন্টারকানেক্ট সিরিজটি এসএমপি পুরুষ পিসিবি সংযোগকারীগুলির সাথে স্ট্যাকিং বোর্ডগুলির জন্য ভাসমান মহিলা থেকে মহিলা অ্যাডাপ্টার (সাধারণত বুলেট হিসাবে উল্লেখ করা হয়) ব্যবহার করেএই শক্তিশালী নকশা এবং রেডিয়াল এবং অক্ষীয় ভুল সমন্বয় প্রতিরোধের অন্ধ আন্তঃসংযোগ সমাধান সক্ষম। এটি প্রায়ই ক্ষুদ্রায়িত উচ্চ ফ্রিকোয়েন্সি সমাক্ষ মডিউল ব্যবহার করা হয়,বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য এবং দক্ষ সংযোগ সমাধান প্রদান.
সংযোগকারীটি শিল্পের মান MIL-STD-348 অনুসারে ডিজাইন করা হয়েছে। এটির DC থেকে 40GHz পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা রয়েছে এবং এটি সোনার ধাতুপট্টাবৃত এবং প্যাসিভেটেড স্টেইনলেস স্টিলের তৈরি।সংযোগকারী push-on বা স্ন্যাপ সংযোজক মাধ্যমে সংযুক্ত করা যেতে পারে, এবং পুরুষ এবং মহিলা বিকল্পগুলি, পাশাপাশি সোজা এবং ডান কোণ পছন্দগুলি সরবরাহ করে। অতিরিক্তভাবে, এটি ফ্ল্যাঞ্জ মাউন্ট এবং থ্রেড-ইন মাউন্ট বিকল্পগুলির সাথে সাধারণ ধরণের এবং হিউম্যাটিক সিল সরবরাহ করে।প্লাগ ইন্টারফেস ফর্ম পূর্ণ detent অন্তর্ভুক্ত, সীমিত detent, এবং মসৃণ bore (ব্রেকিং সহ সহ) কাস্টম সংযোগকারীগুলিও অনুরোধে উপলব্ধ।
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| প্রতিরোধ | 50Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~৪০ গিগাহার্জ | |
| নামমাত্র ভোল্টেজ | 170 ভিআরএমএস* | |
| আইসোলেশন প্রতিরোধের | ≥2000MΩ | |
| ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | ৫০০ ভিআরএমএস* | |
|
কেন্দ্রীয় প্রতিরোধ |
বাহ্যিক কন্ডাক্টর | স্বাভাবিক≤2.5mΩ, সিলিং≤4mΩ |
| সেন্টার কন্ডাক্টর | স্বাভাবিক≤6mΩ, সিলিং≤26mΩ | |
| ভিএসডব্লিউআর | ≤ ১।3 | |
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| সেন্টার কন্ডাক্টর | পুরুষ | স্ন-পি ব্রোঞ্জ, স্বর্ণায়িত |
| মহিলা | বারিলিয়াম ব্রোঞ্জ, স্বর্ণায়িত | |
| ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ | স্বর্ণায়িত |
| শেল এবং অন্যান্য ধাতব অংশ | ব্রাস স্টেইনলেস স্টীল | স্বর্ণায়িত প্যাসিভেশন |
| আইসোলেটর | গ্লাস সিন্টারিং/পিটিএফই/পিইআই | |
| হার্মেটিক প্রোডাক্ট লিক রেট | 1.01325×10-3Pa·cm3/s | |
অ্যাপ্লিকেশন
| আরএফ ক্যাবল সমাবেশ |
| কোএক্সিয়াল অ্যাডাপ্টারের জন্য ওয়েভগাইড |
| গ্লাস-মেটাল হার্মেটিক সিল |
| J30J সিরিজের সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
| আরএফ অ্যাডাপ্টার |
| এসএমএ/এসএসএমএ আরএফ সংযোগকারী |
| এসএমপি/এসএসএমপি আরএফ সংযোগকারী |
| এন টাইপ আরএফ সংযোগকারী |
| টিএনসি আরএফ সংযোগকারী |
| এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
| বিএনসি আরএফ সংযোগকারী |
| মিলিমিটার ওয়েভ সংযোগকারী (২.৪ মিমি, ২.৯২ মিমি) |
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমপি সংযোগকারীআপনি যদি আপনার প্রয়োজনীয় ক্যাবল সেট না দেখেন, আমরা আপনার অনন্য স্পেসিফিকেশন পূরণ করার জন্য একটি ডিজাইন এবং উত্পাদন করতে পারেন!
