পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | SMP পুরুষ লিমিটেড ডিটেন্ট Hermetically সিল সংযোগকারী | কম্পাংক সীমা: | DC~40GHz |
|---|---|---|---|
| প্রতিবন্ধকতা: | 50Ω | সংযোগকারী সিরিজ: | এসএমপি |
| লিঙ্গ: | পুরুষ | শেল উপাদান: | কোভার 4j29 |
| গ্লাস: | 7052 7070 | হারমিসিটি: | ≤1.01325*10-3 Pa.cm3/s |
| লক্ষণীয় করা: | পুরুষ আরএফ কেবল সংযোগকারী,স্ট্রেইট টার্মিনেশন এসএমপি সংযোগকারী,সোল্ডার সংযুক্তি আরএফ কোক্সিয়াল সংযোগকারী |
||

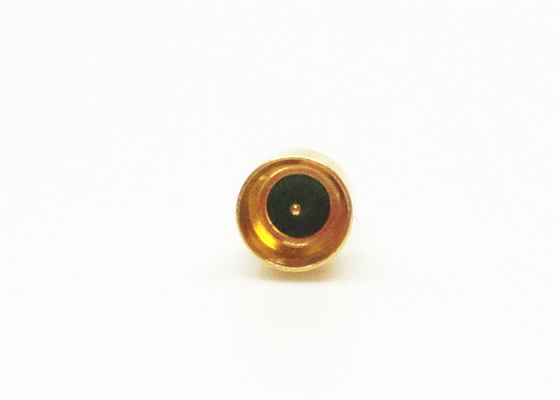

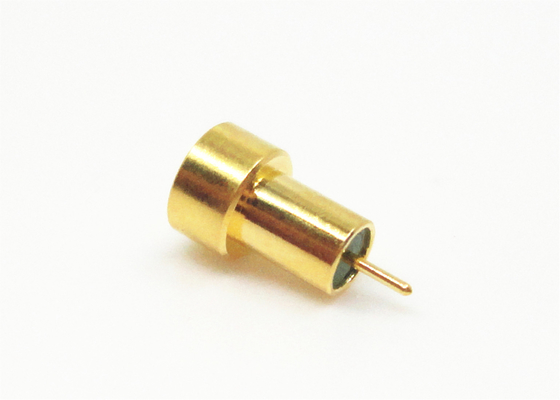

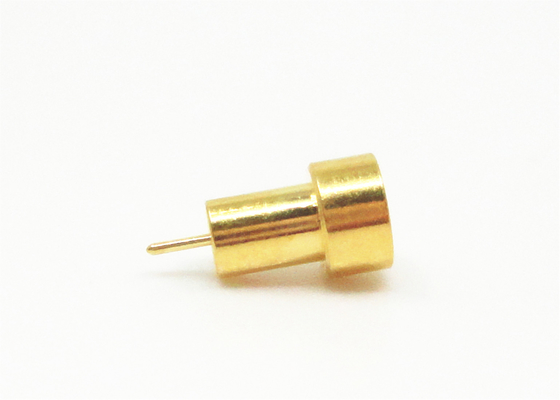

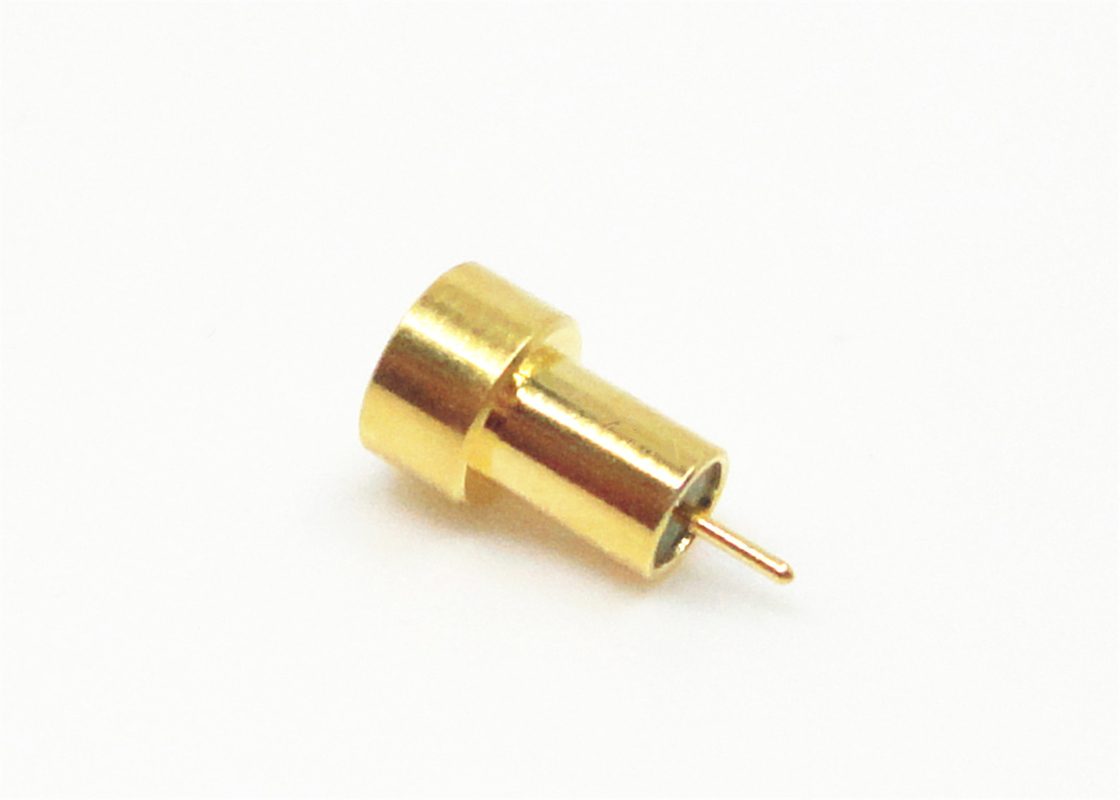

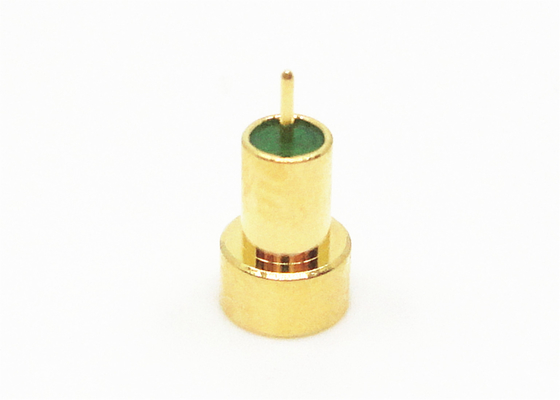

এসএমপি পুরুষ লিমিটেড ডিটেন্ট হারমেটিকলি সিলযুক্ত সংযোগকারী সোল্ডার অ্যাটাচমেন্ট পিন টার্মিনাল
এসএমপি হল একটি স্মিনিচার পুশ-অন বা স্ন্যাপ কাপলিং আরএফ কোএক্সিয়াল সংযোগকারী, যার অক্ষরগুলি ছোট আকার, হালকা ওজন, চমৎকার সিসমিক কর্মক্ষমতা এবং ব্যাপকভাবে কাজ করে এমন ব্রডব্যান্ড ইত্যাদি রয়েছে।এর অপারেটিং ফ্রিকোয়েন্সি 30GHz পর্যন্ত (এসএমপি সংযোগকারীর আমাদের পণ্যটি 40GHz পর্যন্ত পৌঁছাতে পারে), এবং প্লাগটিতে তিনটি ইন্টারফেস ফর্ম-পূর্ণ ডিটেন্ট, সীমিত ডিটেন্ট এবং মসৃণ বোর (ব্রেকিং সহ) রয়েছে।PCB মাউন্ট, ক্যাবল মাউন্ট এবং ইন-সিরিজ অ্যাডাপ্টারগুলি প্যাকেজের ঘনত্ব বজায় রেখে বোর্ড-টু-বোর্ড, ব্লাইন্ড মেট এবং র্যাক-এন্ড-প্যানেল অ্যাপ্লিকেশনগুলির জন্য একটি আন্তঃসংযোগ সমাধান প্রদান করে।উচ্চ নির্ভরযোগ্যতা মডুলার নিবিড়ের প্রয়োজনের সাথে ইনস্টলেশন পরিস্থিতির জন্য আবেদন করুন।
স্পেসিফিকেশন
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| প্রতিবন্ধকতা | 50Ω | |
| কম্পাংক সীমা | DC~40GHz | |
| রেটেড ভোল্টেজ | 170VRMS* | |
| অন্তরণ প্রতিরোধের | ≥2000MΩ | |
| ডাইলেক্ট্রিক ভোল্টেজ-প্রতিরোধ | 500VRMS* | |
| কেন্দ্র প্রতিরোধ | বাইরের কন্ডাক্টর | ≤4mΩ |
| কেন্দ্র কন্ডাক্টর | ≤26mΩ | |
| ভিএসডব্লিউআর | ≤1.3 | |
| উপাদান এবং যান্ত্রিক বৈশিষ্ট্য | ||
| কেন্দ্র কন্ডাক্টর | পুরুষ | Sn-P ব্রোঞ্জ, সোনার ধাতুপট্টাবৃত |
| মহিলা | বেরিলিয়াম ব্রোঞ্জ, সোনার প্রলেপ | |
| ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ | স্বর্ণ মুদ্রিত |
| শেল এবং অন্যান্য ধাতব অংশ | পিতল স্টেইনলেস স্টীল | গোল্ড প্লেটেড প্যাসিভেশন |
| অন্তরক | গ্লাস সিন্টারিং/PTFE/PEI | |
| হারমেটিক পণ্য ফুটো হার | 1.01325×10-3Pa·cm3/s | |
বিস্তারিত অঙ্কন
| মডেল নাম্বার. | এল | d | ইন্টারফেস | বিঃদ্রঃ |
| এসএমপি(এম)-জেএইচডি | 1.6 | 0.39 | সীমিত আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD-S | 1.6 | 0.39 | মসৃণ বোর | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD-F | 1.6 | 0.39 | সম্পূর্ণ আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD-Y1 | 1.6 | 0.39 | সীমিত আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক, |
| SMP(M)-JHD26-S | 0.8 | 0.3 | মসৃণ বোর | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD42-S | 2 | 0.39 | মসৃণ বোর | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD51 | 1.2 | 0.39 | সীমিত আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD51-S | 1.2 | 0.39 | মসৃণ বোর | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD54 | 1.1 | 0.39 | সীমিত আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD54-S | 1.1 | 0.39 | মসৃণ বোর | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD63 | 2.5 | 0.39 | সীমিত আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
| SMP(M)-JHD153 | 1 | 0.39 | সীমিত আটক | ইন্টারফেস গভীরতা 1.7 মিমি, হারমেটিক |
বৈশিষ্ট্য এবং উপকারিতা
| স্বর্ণ মুদ্রিত |
| সাব-মিনিয়েচার |
| DC থেকে 40 GHz |
| কম্প্যাক্ট আকার |
| পুশ-অন বা স্ন্যাপ কাপলিং |
| ফুল ডিটেন্ট, লিমিটেড ডিটেন্ট এবং স্মুথ বোর |
| PCB এবং তারের মাউন্ট সংযোগকারী |
| পুরুষ এবং মহিলা, সোজা এবং সমকোণ পছন্দ |
| নমনীয় এবং আধা-অনমনীয় তারের উপকরণ উভয়ের জন্য কেবল মাউন্ট সংস্করণ |
| সাধারণ প্রকার এবং হারমেটিক, ফ্ল্যাঞ্জ মাউন্ট এবং থ্রেড-ইন মাউন্ট পছন্দ |
অ্যাপ্লিকেশন
- সামরিক
- অ্যান্টেনা
- ব্রডব্যান্ড
- মহাকাশ
- ব্রডব্যান্ড
- টেলিযোগাযোগ
- ইন্সট্রুমেন্টেশন
- ইন্সট্রুমেন্টেশন
- পর্যায়ক্রমে অ্যারে অ্যান্টেনা
- বোর্ড-টু-বোর্ড আন্তঃসংযোগ
