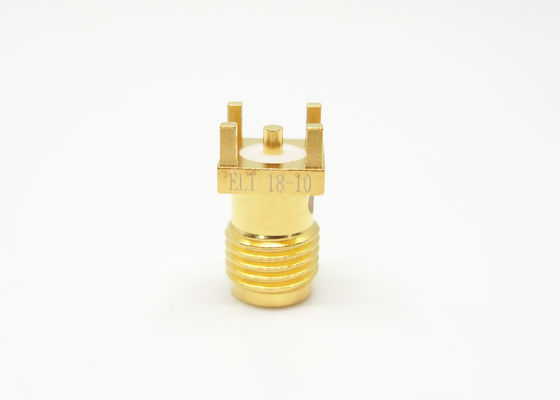

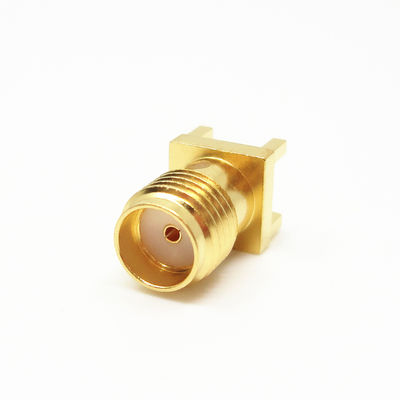

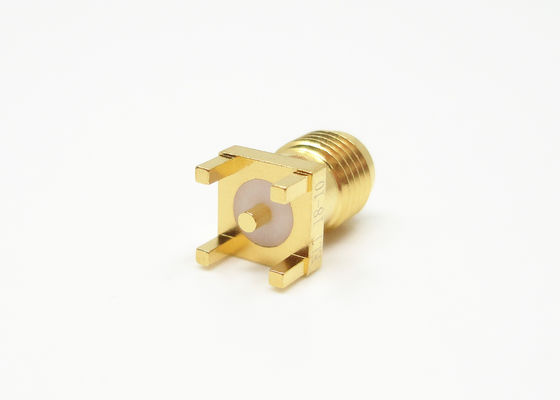

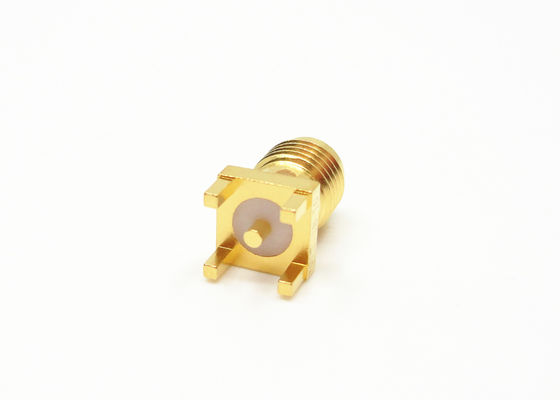

18GHz পর্যন্ত PCB এজ মাউন্টের জন্য সোজা SMA মহিলা জ্যাক সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | এসএমএ আরএফ সংযোগকারী | প্রলেপ: | সোনার ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিবন্ধকতা: | 50Ω | ফ্রিকোয়েন্সি রেঞ্জ: | DC~18GHz |
| স্থায়িত্ব: | 500 চক্র | আবেদন: | আরএফ, স্যাটকম/অ্যান্টেনা/অডিও |
| পরিচিতি: | বেরিলিয়াম ব্রোঞ্জ | সার্টিফিকেট: | ROHS, ISO-9001-2015 |
| টর্ক: | 0.79 ~ 1.13 N.m | ভোল্টেজ রেটিং: | 335 VRMS |
| বিশেষভাবে তুলে ধরা: | 1.13Nm এসএমএ মহিলা জ্যাক,পিসিবি এজ মাউন্ট এসএমএ মহিলা জ্যাক,1.13 এনএম মহিলা আরএফ সংযোগকারী |
||
PCB এজ মাউন্টের জন্য স্ট্রেইট ফিমেল জ্যাক SMA RF কানেক্টর
উচ্চ পারফরম্যান্স SMA RF কানেক্টর:
-
SMA RF কানেক্টরগুলি কুইক কানেক্ট, পুশ-অন বা স্ট্যান্ডার্ড ইন্টারফেস, স্ট্রেইট, ৯০ ডিগ্রি ভার্সন এবং বাল্কহেড বা ৪ হোল প্যানেল কনফিগারেশনে পাওয়া যায়।
-
SMA RF কানেক্টর উচ্চ মানের এবং দ্রুত সংযোগের জন্য দুটি কানেক্টর একসাথে স্ক্রু করে লাগানো যায়, কোনো সোল্ডারিং বা ক্রিম্পিংয়ের প্রয়োজন নেই।
-
SMA RF কানেক্টরগুলি মাইক্রোওয়েভ, অ্যান্টেনা এবং টেস্টিং ইন্সট্রুমেন্টেশন ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
-
SMA RF কানেক্টর হল থ্রেডেড-কাপলিং RF কোএক্সিয়াল কানেক্টর, যা মিনিএচার সাইজ, ভাইব্রেশন-প্রুফ এবং ১৮GHz পর্যন্ত ওয়াইড ফ্রিকোয়েন্সি রেঞ্জ (আমাদের SMA RF কানেক্টরগুলি ২০GHz পর্যন্ত হতে পারে)।
আরও আইটেমের জন্য সংযুক্ত ক্যাটালগ SMA অ্যাডাপ্টার.pdf ক্লিক করে ডাউনলোড করুন। কাস্টমাইজড সাইজগুলিও স্বাগত।
SMA RF কানেক্টরের প্রোডাক্ট ডিসপ্লে:
আমাদের সুবিধা:
-
চীনের যোগ্য কম্পোনেন্ট সরবরাহকারী
-
RF ও মাইক্রোওয়েভ কম্পোনেন্টে ২০ বছরের অভিজ্ঞতা
-
জাতীয় হাই-টেক প্রকল্পগুলির সাথে সমৃদ্ধ সহযোগিতার অভিজ্ঞতা
-
উচ্চ পারফরম্যান্স এবং বাণিজ্যিক গ্রেডের কম্পোনেন্ট পছন্দের জন্য
-
কঠোর মান (QA রিপোর্ট), ISO9001, ROHS, CE, UL
-
কারখানার এলাকা ৩৫,০০০ বর্গ মিটার, প্রায় ১,০০০ অভিজ্ঞ কর্মী সহ
-
৫০০+ জাতীয় পেটেন্ট সহ ১৫টি প্রোডাকশন লাইন
-
বার্ষিক উৎপাদন মূল্য ৩০০ মিলিয়ন মার্কিন ডলারের বেশি
-
৫০+ সিরিজ পণ্য সহ ১০০,০০০ প্রকার
-
স্বল্প ডেলিভারি এবং প্রতিযোগিতামূলক মূল্য
-
কাস্টম-মেড (ODM) অর্ডারগুলি স্বাগত
*কাস্টমাইজেশন সুবিধা নির্ভরযোগ্য পারফরম্যান্স পারফেক্ট প্রোডাকশন ম্যানেজমেন্ট সিস্টেম (ISO9001, ISO14001) আমাদের RF কম্পোনেন্টগুলিতে দশ বছরের বেশি অভিজ্ঞতা আছে অভিজ্ঞ R&D কর্মী। সমস্ত পণ্য শিপিংয়ের আগে পরীক্ষা করা হবে OEM/ODM পরিষেবা উপলব্ধ।
বৈদ্যুতিক বৈশিষ্ট্য:
| ইম্পিডেন্স | ৫০Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | DC~18GHz | |
| রেটেড ভোল্টেজ | 335VRMS* | |
| ডাইইলেকট্রিক ভোল্টেজ-রেজিস্ট্যান্স | 1000VRMS* | |
| ইনসুলেশন রেজিস্ট্যান্স | ≥5000MΩ | |
| সেন্টার রেজিস্ট্যান্স | সেন্টার কন্ডাক্টর | ≤3.0mΩ |
| আউটার কন্ডাক্টর | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
উপাদান ও যান্ত্রিক বৈশিষ্ট্য:
| সেন্টার কন্ডাক্টর | পুরুষ | ব্রাস গোল্ড প্লেটেড | ||||
| মহিলা | টিন-ব্রোঞ্জ গোল্ড প্লেটেড | |||||
| ইলাস্টিক কন্টাক্ট | বেরিলিয়াম ব্রোঞ্জ নিকেল প্লেটেড | |||||
| শেল এবং অন্যান্য ধাতব অংশ | ব্রাস নিকেল প্লেটেড | |||||
| স্টেইনলেস প্যাসিভেশন | ||||||
| ক্রিম্পিং স্লিভ | ব্রাস নিকেল প্লেটেড | |||||
| সংযোগের টর্ক | 0.79-1.13N .m | |||||
| স্থায়িত্ব | ৫০০ সাইকেল | |||||
| সিলিং রিং | সিলিকন রাবার | |||||
| ইনসুলেটর | PTFE | |||||
প্রযোজ্য মান:
-
MIL-C-39012
-
IEC 60169-15
আরও বিস্তারিত PCB এজ মাউন্টের জন্য স্ট্রেইট ফিমেল জ্যাক SMA RF কানেক্টর (ইউনিট:মিমি)
অ্যাপ্লিকেশন:
-
মাইক্রোওয়েভ সিস্টেম টেলিযোগাযোগ
-
5G সলিউশন
-
পরিমাপ সিস্টেম
-
মোবাইল ফোন ওয়াইফাই অ্যান্টেনা সিস্টেম
আমাদের পণ্যগুলির মধ্যে রয়েছে:
| RF অ্যাডাপ্টার |
| SSMA/SMA RF কানেক্টর |
| SMP/SSMP RF কানেক্টর |
| TNC RF কানেক্টর |
| N টাইপ RF কানেক্টর |
| MCX/MMCX RF কানেক্টর |
| BNC RF কানেক্টর মিলিমিটার ওয়েভ কানেক্টর (2.4mm, 2.92mm) |
| RF কেবল অ্যাসেম্বলি |
| ওয়েভগাইড থেকে কোএক্সিয়াল অ্যাডাপ্টার |
| গ্লাস-টু-মেটাল হার্মেটিক সিল |
| J30J সিরিজ কানেক্টর |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
প্যাকেজ
উচ্চ মানের এবং যুক্তিসঙ্গত মূল্যের সাথে আমরা আপনার ব্যবসায়িক সহযোগিতাকে উষ্ণভাবে স্বাগত জানাই।
