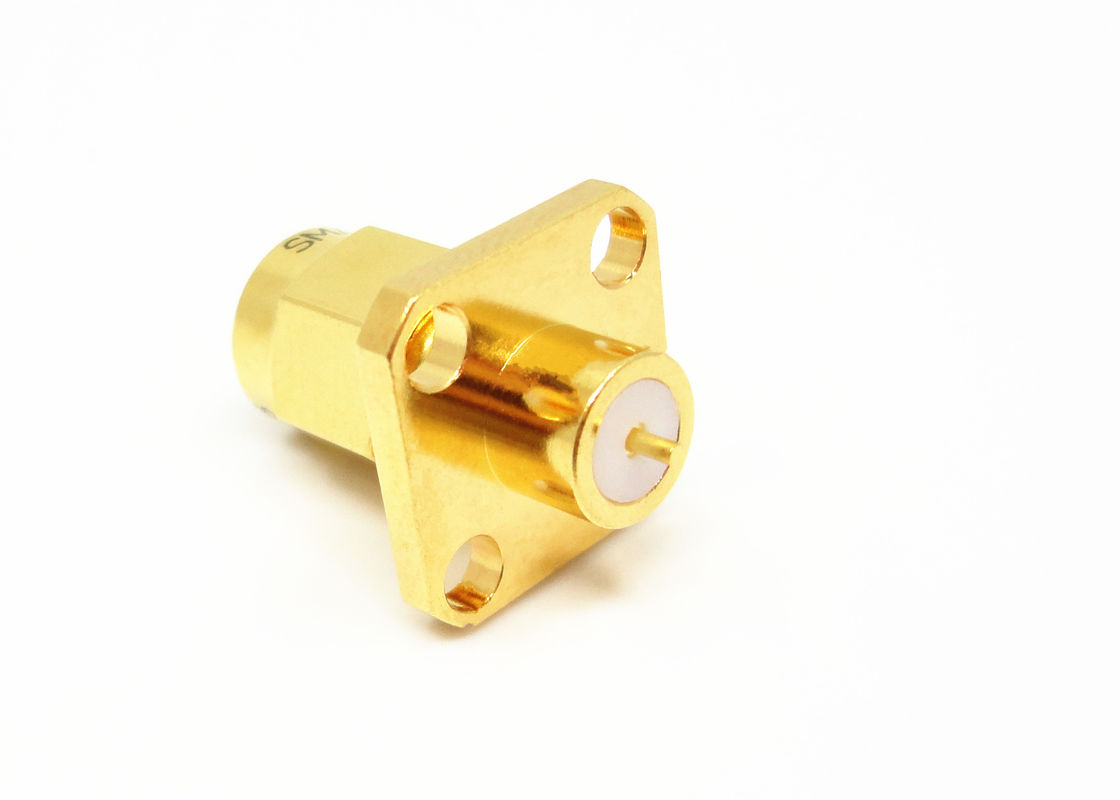

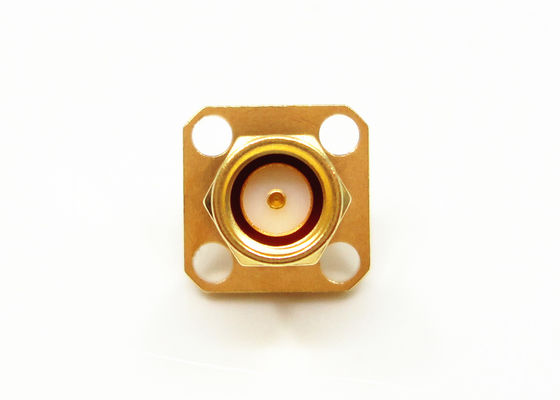

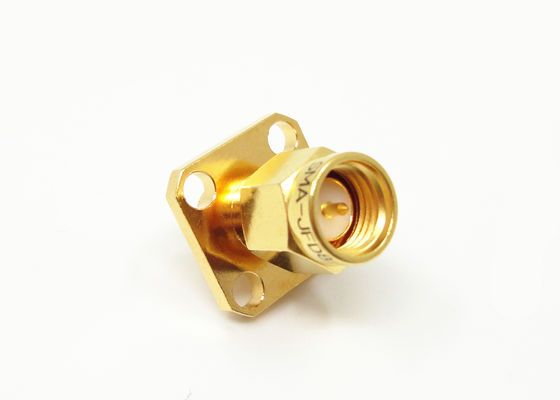

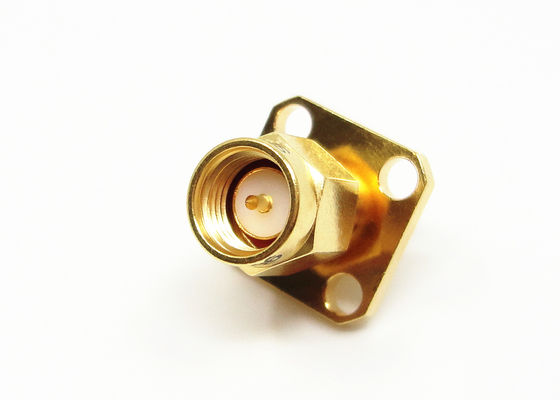

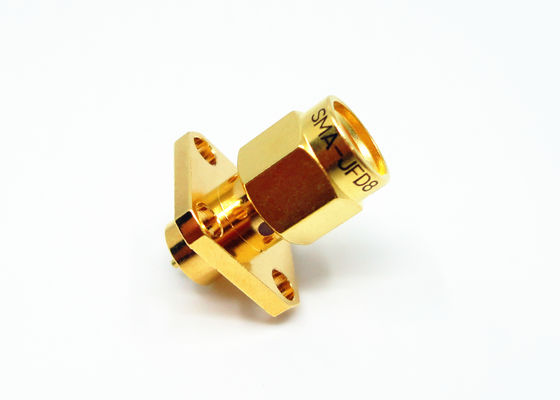

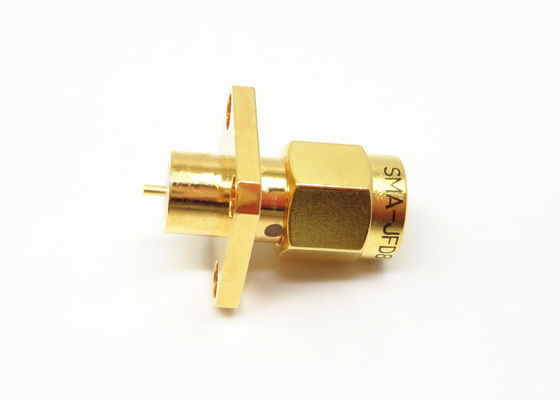

মহিলা 18GHz ব্রাস 4 হোল ফ্ল্যাঞ্জ মাউন্ট এসএমএ স্ট্রেইট আরএফ সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| আইটেম: | এসএমএ আরএফ সংযোজক | প্রলেপ: | স্বর্ণ মুদ্রিত |
|---|---|---|---|
| লিঙ্গ: | পুরুষ | প্রতিবন্ধকতা: | 50Ω |
| ফ্রিকোয়েন্সি: | DC~18GHz | আজীবন: | 500 সাইকেল |
| শরীর: | পিতল | ভিএসডব্লিউআর: | ≤1.3 |
| বিশেষভাবে তুলে ধরা: | ফ্ল্যাঞ্জ মাউন্ট এসএমএ আরএফ সংযোগকারী,ব্রাস এসএমএ আরএফ সংযোগকারী,18 গিগাহার্টজ ফ্ল্যাঞ্জ মাউন্ট সংযোগকারী |
||
SMA পুরুষ প্লাগ 4 হোল ফ্ল্যাঞ্জ প্যানেল মাউন্ট আরএফ কোক্সিয়াল সংযোগকারী
1.SMA 50 ওহম সংযোগকারী হল আধা-নির্ভুল একক যা DC থেকে 20 GHz পর্যন্ত চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং অসামান্য যান্ত্রিক স্থায়িত্ব প্রদান করে।
2. MIL-C-39012 অনুযায়ী নির্মিত, SMA সংযোগকারীগুলি প্রস্তুতকারক নির্বিশেষে এই স্পেসিফিকেশন মেটিং ব্যাস পূরণ করে এমন সমস্ত সংযোগকারীর সাথে মিলিত হতে পারে।
3.SMA মাইক্রোওয়েভ যোগাযোগ এবং মাইক্রোওয়েভ পরিমাপ ডিভাইসের বিভিন্ন ক্ষেত্রে সবচেয়ে ব্যাপকভাবে ব্যবহৃত rf কোঅক্সিয়াল সংযোগকারী।
রূপরেখা অঙ্কন:(মিমি)
| মডেল নাম্বার. | এল | L1 | ডি | D1 | D2 | বিঃদ্রঃ |
| SMA-JFD8 | 4 | 1.5 | 2.6 | 0.8 | 6 | |
| SMA-JFD9 | 4 | 2.5 | 2.6 | 1.3 | 6 | |
| SMA-JFD110 | 3 | 1.5 | 2.6 | 0.8 | 6 | |
| SMA-JFD113 | 2.4 | 2.5 | 2.6 | 1 | 6 | |
| SMA-JFD122 | 4 | 2.5 | 2.6 | 0.8 | 6 | |
|
SMA-JFD138 |
4 | 1.5 | 2.6 | 0.5 | 4.1 | |
| SMA-JFD159 | 3 | 1.5 | 2.6 | 0.8 | 6 | |
| SMA-JFD163 | 4 | 3 | 2.6 | 0.8 | 6 | |
| SMA(S)-JFD162 | 3 | 1.5 | 2.6 | 0.8 | 6 | জলরোধী |
SMA Rf সংযোগকারীর স্পেসিফিকেশন:
| ইলেকট্রনিক এবং উপাদান বৈশিষ্ট্য | ||
| প্রতিবন্ধকতা | 50Ω | |
| কম্পাংক সীমা | DC~18GHz | |
| রেটেড ভোল্টেজ | 335 VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ডাইলেক্ট্রিক ভোল্টেজ-প্রতিরোধ | 1000 VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
| ভিএসডব্লিউআর | ≤1.3 | |
| অন্তরণ প্রতিরোধের | ≥5000MΩ | |
| কেন্দ্র কন্ডাক্টর | পুরুষ | খrass গোল্ড প্লেটেড |
| মহিলা | বেরিলিয়াম তামা সোনার প্রলেপ | |
| শেল এবং অন্যান্য ধাতব অংশ | খrass গোল্ড প্লেটেড | |
| তারের খাপ | পিতলের নিকেল ধাতুপট্টাবৃত | |
| অন্তরক | পিটিএফই | |
| সিল রিং | সিলিকন রাবার | |
| সঙ্গম টর্ক | 0.79 -1.13 Nm | |
আবেদন:
- মাইক্রোওয়েভ সিস্টেম টেলিকমিউনিকেশন
- স্থান
- 5G সমাধান
- পরিমাপ সিস্টেম
- মোবাইল টেলিফোন ওয়াইফাই অ্যান্টেনা সিস্টেম
বিঃদ্রঃ:
আমাদের 10,000 টিরও বেশি প্রকার রয়েছেSMA সংযোগকারী, আপনি যে সংযোগকারীটি ব্যবহার করছেন সেটি খুঁজে না পাওয়া গেলে, আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন।
