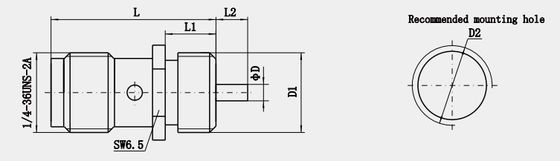

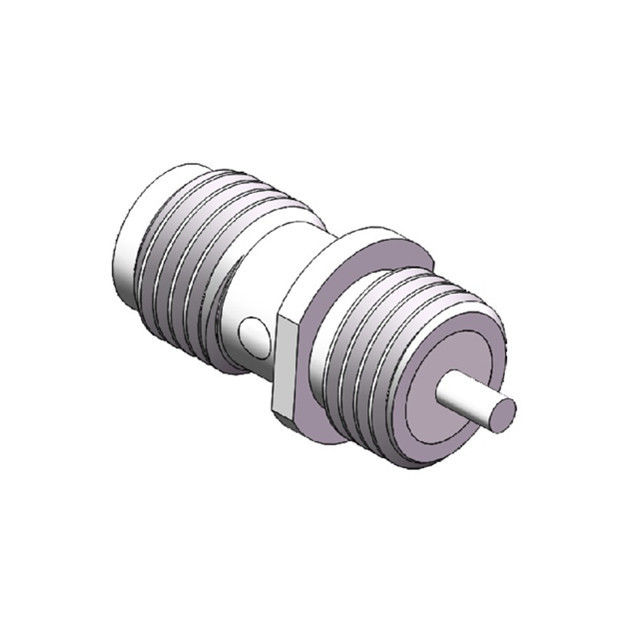

50 ওহম নিকেল প্লাটিং বুলচ্যাড মহিলা জ্যাক সোজা এসএমএ সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| আইটেম: | এসএমএ আরএফ সংযোজক | প্রলেপ: | নিকেল প্লেটেড |
|---|---|---|---|
| লিঙ্গ: | মহিলা | প্রতিবন্ধকতা: | 50Ω |
| ফ্রিকোয়েন্সি: | DC~18GHz | আজীবন: | 500 সাইকেল |
| শরীর: | পিতল | প্রয়োগ: | অডিও/ভিডিও/মাইক্রোওয়েভ |
| আইটেম: | এসএমএ আরএফ সংযোগকারী | প্রলেপ: | নিকেল ধাতুপট্টাবৃত |
| আবেদন: | অডিও/ভিডিও/মাইক্রোওয়েভ | ||
| বিশেষভাবে তুলে ধরা: | 50 ওহম এসএমএ বোল্ডেড মহিলা জ্যাক,নিকেল প্লাটিং সোজা SMA সংযোগকারী,এসএমএ আরএফ সংযোজক বোল্ডহ্যাড মাউন্ট |
||
50Ohm নিকেল প্লেটিং বাল্কহেড ফিমেল জ্যাক স্ট্রেইট SMA কানেক্টর
- SMA RF কানেক্টরগুলি কুইক কানেক্ট, পুশ-অন বা স্ট্যান্ডার্ড ইন্টারফেস, স্ট্রেইট, ৯০ ডিগ্রি সংস্করণ এবং বাল্কহেড বা ৪ হোল প্যানেল কনফিগারেশনে উপলব্ধ।
- SMA RF কানেক্টর উচ্চ মানের এবং দ্রুত সংযোগের জন্য তৈরি, কেবল দুটি কানেক্টর একসাথে স্ক্রু করে সংযোগ করা যায়, কোনও সোল্ডারিং বা ক্রিম্পিংয়ের প্রয়োজন নেই।
- SMA ইলেকট্রিক্যাল কানেক্টরগুলি মাইক্রোওয়েভ, অ্যান্টেনা এবং টেস্টিং ইন্সট্রুমেন্টেশন ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
- SMA RF কানেক্টরগুলি মিনিিয়েচার সাইজ, ভাইব্রেশন-প্রুফ এবং ১৮GHz পর্যন্ত বিস্তৃত ফ্রিকোয়েন্সি রেঞ্জ সহ থ্রেডেড-কাপলিং RF কোএক্সিয়াল কানেক্টর (আমাদের SMA RF কানেক্টরগুলি ২০GHz পর্যন্ত হতে পারে)।
মূল বৈশিষ্ট্য:
- বিভিন্ন ওরিয়েন্টেশন এবং পিসিবি টার্মিনেশন
- ১৮GHz পর্যন্ত ফ্রিকোয়েন্সি রেঞ্জ সাব-মিনিিয়েচার কোএক্সিয়াল কানেক্টর
- থ্রেডেড ইন্টারফেস ব্যবহার করে
- প্যাসিভেশন বা গোল্ড প্লেটিংয়ে উপলব্ধ
- ব্রাস এবং স্টেইনলেস স্টিল উপাদান বিকল্প
- স্ট্রেইট বা রাইট অ্যাঙ্গেল সংস্করণে উপলব্ধ
- বাল্কহেড, ২ হোল প্যানেল, ৪ হোল প্যানেল বা মাউন্টলেস বিকল্প সহ।
- পুরুষ, মহিলা এবং অ্যাডাপ্টার ভ্যারিয়েন্ট সহ বিস্তৃত পরিসর।
- RoHS অনুবর্তী
SMA RF কানেক্টরের স্পেসিফিকেশন:
| ইন্টারফেস অনুযায়ী | IEC60169-15 |
| ইম্পিডেন্স | 50Ω |
| ফ্রিকোয়েন্সি রেঞ্জ | DC থেকে 18GHz |
| ইনসারশন লস | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| ইনসুলেশন রেজিস্ট্যান্স | ≥5000MΩ |
| সেন্টার কন্টাক্ট রেজিস্ট্যান্স | ≤3mΩ |
| আউটার কন্টাক্ট রেজিস্ট্যান্স | ≤2mΩ |
| মেটিং সাইকেল | ≥500 |
| তাপমাত্রা পরিসীমা | -65-+165℃ |
| ডাইইলেকট্রিক | PTFE |
প্রয়োগ:
- মাইক্রোওয়েভ সিস্টেম টেলিযোগাযোগ
- 5G সমাধান
- পরিমাপ সিস্টেম
- মোবাইল টেলিফোন ওয়াইফাই অ্যান্টেনা সিস্টেম
SMA RF কোএক্স কানেক্টরের আরও বিস্তারিত:
প্রোডাক্ট ক্যাটালগ:
| RF অ্যাডাপ্টার |
| SMA RF কানেক্টর |
| SSMP RF কানেক্টর |
| TNC RF কানেক্টর |
| N টাইপ RF কানেক্টর |
| MCX/MMCX RF কানেক্টর |
| মিলিলিমিটার ওয়েভ কানেক্টর (2.4mm, 2.92mm) |
| RF কেবল অ্যাসেম্বলি |
| ওয়েভগাইড থেকে কোএক্সিয়াল অ্যাডাপ্টার |
| গ্লাস-টু-মেটাল হার্মেটিক সিল |
| J30J সিরিজ কানেক্টর |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
সম্পর্কিত পণ্য
1. SMA ফিমেল বাল্কহেড মাউন্ট RF কানেক্টর PCB-এর জন্য
2. SMA 4-হোল ফ্ল্যাঞ্জ মাউন্ট রাইট অ্যাঙ্গেল RF কোএক্স কানেক্টর
| মডেল নং, | L | L1 | L2 | D | নোট |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. PCB সোল্ডার মাউন্ট 50Ω গোল্ড প্লেটেড 18GHz SMA রাইট অ্যাঙ্গেল কানেক্টর
| মডেল নং. | L | L1 | নোট |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA ফিমেল PCB প্যানেল সোল্ডার মাউন্ট RF কানেক্টর
| মডেল নং. | L | D | D1 | নোট |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
দ্রষ্টব্য:
আমাদের কাছে 10,000 এর বেশি ধরণের SMA কানেক্টর রয়েছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে আপনার বিস্তারিত তথ্য সহ আমাদের সাথে যোগাযোগ করুন।
