ছোট ইনস্টল স্পেস J30j 9 পিন প্লাগ সংযোগকারী 200 মিমি আফার 250 কেবল সহ
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | J30J ক্ষুদ্রাকৃতির আয়তক্ষেত্রাকার | যোগাযোগের ধরন: | মাইক্রো টুইস্ট পিন, সোনার প্রলেপ |
|---|---|---|---|
| সমাপ্তির ধরন: | সোডার / ঢালাই তার | যোগাযোগের ব্যবধান: | 1.27 মিমি |
| উপাদান: | অ্যালুমিনিয়াম খাদ | বিভাগ এলাকা: | 0.1-0.15 মিমি² |
| তারের দৈর্ঘ্য: | 200 মিমি | যোগাযোগের সংখ্যা: | 9 |
| তারের ধরন: | AFR250 | কলাই যোগাযোগ: | সোনা |
| মিলন চক্র: | 500 | বর্তমান রেটিং: | 3A |
| ভোল্টেজ রেটিং: | 300V | অপারেটিং তাপমাত্রা: | -55C ~ +125C |
| অন্তরণ প্রতিরোধের: | >= 5000 MOhm | সমাপ্তির ধরন: | সোল্ডার / ঢালাই তার |
| বিশেষভাবে তুলে ধরা: | আয়তক্ষেত্রাকার j30j সংযোগকারী,মাইক্রো ডি সংযোজক,J30J Series Connector with AFR250 Cable |
||

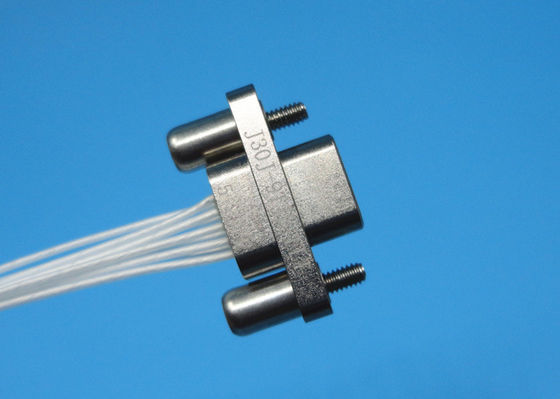

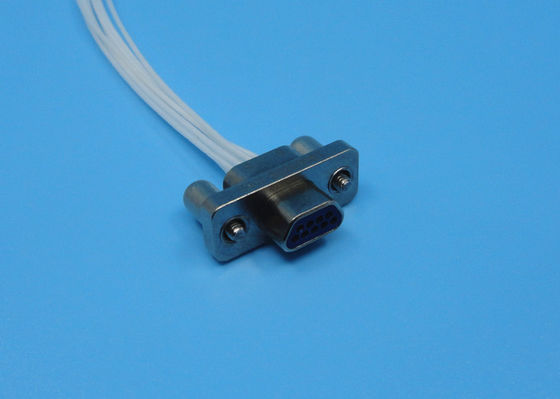

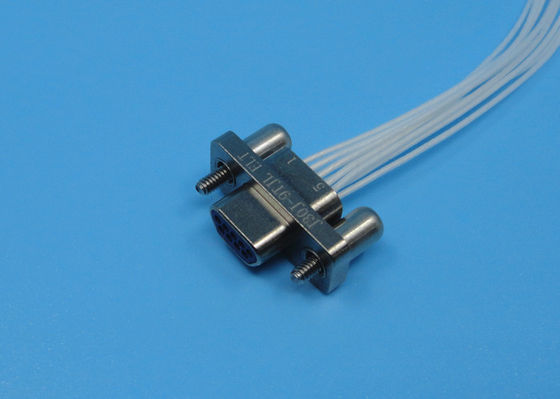

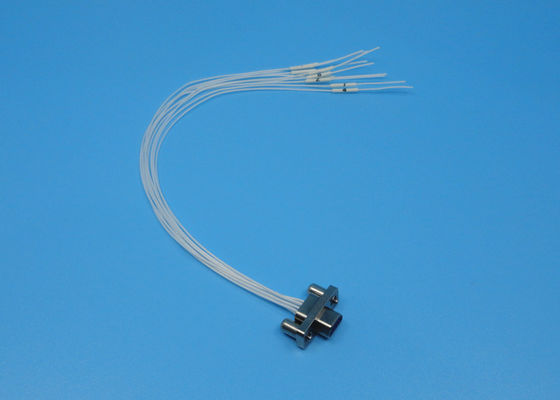

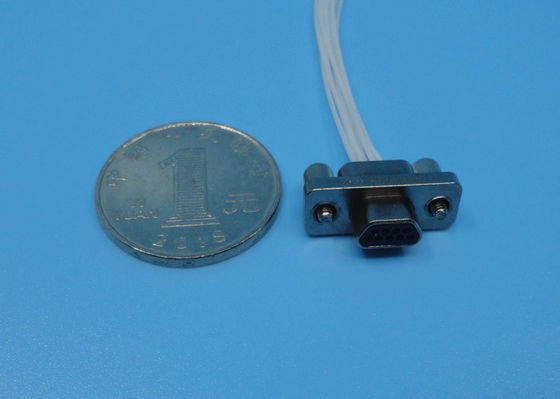

মাইক্রো রেক্টাঙ্গুলার কানেক্টর J30J 9 পিন প্লাগ কানেক্টর 200mm AFR250 ক্যাবল সহ
স্পেসিফিকেশন:
| কারেন্ট রেটিং | 3A |
| ভোল্টেজ রেটিং | 300V |
| ইনসুলেশন রেজিস্ট্যান্স | ≥ 5000 MΩ |
| স্থায়িত্ব | 500 সাইকেল |
| ডাইইলেকট্রিক উইথস্ট্যান্ড ভোল্টেজ | 800 |
| পরিবেশগত তাপমাত্রা | -55℃ ~ + 125℃ |
| আপেক্ষিক আর্দ্রতা | +40℃ এ 95% পর্যন্ত |
| কম্পন | 10Hz~ 2000Hz 196m/S² |
| মোট ত্বরণ RMS | 23.1G |
| প্রভাব | 735m/S² |
J30J সিরিজের পণ্যটি আমেরিকান MDM সিরিজের পণ্যগুলির সমতুল্য, ইত্যাদি, শেলটি অ্যালুমিনিয়াম অ্যালয়, কন্টাক্ট স্পেস 1.27mm, তারের কোর সেকশন এলাকার জন্য প্রযোজ্য 0.1-0.15mm বর্গক্ষেত্র। পণ্যের কর্মক্ষমতা GJB2446A (মাইক্রো-মিনিচার পোলারাইজড শেল রেক্টাঙ্গুলার ইলেকট্রিক্যাল কানেক্টরগুলির জন্য সাধারণ স্পেসিফিকেশন) মেনে চলে, এটি সাধারণ (শেল) এবং উন্নত (শেল) তে বিভক্ত। ছোট ইনস্টল স্পেস, হালকা ওজন, নির্ভরযোগ্য সংযোগ, চমৎকার ইলেক্ট্রোম্যাগনেটিক স্ক্রিন, ভাল ভূমিকম্প প্রতিরোধ ক্ষমতা ইত্যাদির সাথে। এটি ছোট স্পেসের প্রয়োজনীয় ইলেকট্রনিক সরঞ্জাম এবং যন্ত্রপাতিতে ব্যাপকভাবে ব্যবহৃত হয়।
কন্টাক্ট বিন্যাস (পিন ইনসার্টের ফেস ভিউ)
দ্রষ্টব্য:
সাধারণ কানেক্টরগুলিতে 6টি সাবফ্যামিলি অন্তর্ভুক্ত রয়েছে: ক্রিম্প কন্টাক্ট কানেক্টর, সোল্ডার কন্টাক্ট কানেক্টর, ইন-লাইন কন্টাক্ট
PCB N এর জন্য, PCB N-J এর জন্য ইন-লাইন কন্টাক্ট, PCB W এর জন্য রাইট অ্যাঙ্গেল কন্টাক্ট, PCB W-J এর জন্য রাইট অ্যাঙ্গেল কন্টাক্ট।
J30J-TJ বিস্তারিত অঙ্কন: (ইউনিট: মিমি)
বৈশিষ্ট্য:
- 1, 2, 3, 4-সারি বিকল্প,
- 9-100টি কন্টাক্ট
- টুইস্ট পিন, উচ্চ কন্টাক্ট ঘনত্ব
- স্ট্রেইট, রাইট-অ্যাঙ্গেল মডেলের পছন্দ
- স্থান এবং ওজন সাশ্রয়ী।
- 0.635mm, 1.27mm, 1.91mm কন্টাক্ট স্পেসিং।
- শক এবং কম্পনের বিরুদ্ধে চমৎকার প্রতিরোধ।
- কাস্টম ডিজাইন করা কানেক্টর এবং কেবল অ্যাসেম্বলি।
- টার্মিনেশন স্টাইল হল ক্রিম্প কন্টাক্ট, এবং রেসেউ হল (সারি × লাইন) 1.27×2.54।
প্রকার:
- J30J সিরিজ
- J30JM (হার্মেটিক) সিরিজ
- J30 (প্লাস্টিক) সিরিজ
- J50J সিরিজ
- J55A সিরিজ
- J56J সিরিজ
- J55AM (হার্মেটিক) সিরিজ
অ্যাপ্লিকেশন:
- নেভিগেশন সিস্টেম
- গবেষণা কেন্দ্র
- মেডিকেল অ্যাপ্লিকেশন
- বোর্ড থেকে কেবল
- এভিওনিক্স, রাডার
- অন-বোর্ড সরঞ্জাম
- টেলিযোগাযোগ ব্যবস্থা
- সারফেস মাউন্ট (SMT) বোর্ড থেকে কেবল
দ্রষ্টব্য:
আমাদের কাছে 10,000 এর বেশি ধরণেরকানেক্টরআছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে অনুগ্রহ করে আপনার বিস্তারিত তথ্য সহ আমাদের সাথে যোগাযোগ করুন.
