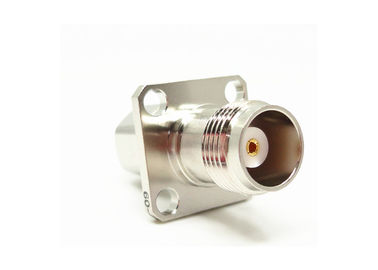

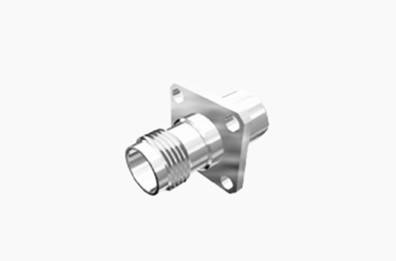

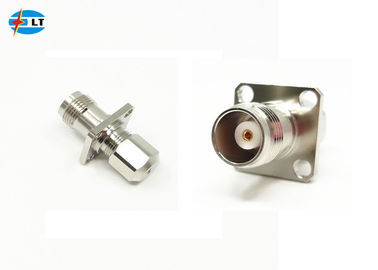

TNC সোজা মহিলা 4-হোল ফ্ল্যাঞ্জ আরএফ কোএক্সিয়াল সংযোগকারী SFF-50-1.5-1/SYV-50-2-1 ক্যাবলের জন্য
|
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | TNC সংযোগকারী | প্লাটিং: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিরোধ: | 50Ω | স্থায়িত্ব: | 500 সাইকেল |
| যোগাযোগ উপাদান: | পিতল, BeCu | উপাদান: | ব্রাস |
| প্রকার: | সোজা | পণ্যের নাম: | TNC সংযোগকারী |
| বিশেষভাবে তুলে ধরা: | টিএনসি ফিমেল ৪-হোল ফ্ল্যাঞ্জ কানেক্টর,এসএফএফ-৫০-১.৫-১ কেবলের জন্য আরএফ কোএক্সিয়াল কানেক্টর,এসওয়াইভি-৫০-২-১ এর জন্য টিএনসি স্ট্রেইট কানেক্টর |
||
SFF-50-1.5-1/SYV-50-2-1 কেবলের জন্য TNC স্ট্রেইট ফিমেল 4-হোল ফ্ল্যাঞ্জ RF কোঅক্সিয়াল কানেক্টর
TNC সিরিজের পণ্যটি BNC কানেক্টরের একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে, TNC RF কানেক্টরগুলিতে সংযোগের জন্য স্ক্রু থ্রেড রয়েছে। TNC কানেক্টরগুলি হল মিনিচার, থ্রেডেড ওয়াটারপ্রুফ ইউনিট যা একটি ধ্রুবক 50 ওহম ইম্পিডেন্স সহ, DC-11GHz পর্যন্ত কাজ করে, TNC কানেক্টরের দুটি প্রকার রয়েছে: স্ট্যান্ডার্ড এবং রিভার্স পোলারিটি। এই কম খরচের কানেক্টরগুলি সাধারণত ডাই কাস্ট এবং মোল্ডেড উপাদান ব্যবহার করে। যদিও পারফরম্যান্স ইন্ডাস্ট্রিয়াল গ্রেডের পণ্যের সমান হবে না, এই কানেক্টরগুলি বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ। অ্যান্টেনা সংযোগের জন্য ব্যাপকভাবে ব্যবহৃত, TNC এর এভিওনিক্স, ইন্ডাস্ট্রিয়াল, কমিউনিকেশন এবং জেনারেল ইন্ডাস্ট্রিয়াল মার্কেটগুলিতে অনেক অ্যাপ্লিকেশন রয়েছে। রিভার্স পোলারিটি এবং 75 ওহম TNC ও উপলব্ধ।
স্পেসিফিকেশন
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে।
|
বৈদ্যুতিক বৈশিষ্ট্য
|
||||
|
ইম্পিডেন্স
|
50Ω
|
|||
|
ফ্রিকোয়েন্সি রেঞ্জ
|
DC~4GHz
|
|||
|
রেটেড ভোল্টেজ
|
2500VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
ডাইইলেকট্রিক ভোল্টেজ-রেজিস্ট্যান্স
|
750VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
ইনসুলেশন রেজিস্ট্যান্স
|
≥2000MΩ
|
|||
|
কন্টাক্ট রেজিস্ট্যান্স
|
আউটার কন্ডাক্টর
|
≤6mΩ
|
||
|
সেন্টার কন্ডাক্টর
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
মেকানিক্যাল স্পেসিফিকেশন
পরিবেশগত স্পেসিফিকেশন:
| অপারেটিং টেম্পারেচার | -30 থেকে +70 ডিগ্রি সেলসিয়াস |
বিস্তারিত অঙ্কন
বৈশিষ্ট্য:
1, যদিও পারফরম্যান্স ইন্ডাস্ট্রিয়াল গ্রেডের পণ্যের সমান হবে না, এই RF ক্রিম্প কানেক্টরগুলি বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ।
2, TNC সিরিজের RF ইলেকট্রনিক কানেক্টরটি BNC কানেক্টরের একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে।
3, TNC RF কানেক্টরগুলিতে সংযোগের জন্য স্ক্রু থ্রেড রয়েছে। RF TNC কানেক্টরগুলি হল মিনিচার, থ্রেডেড ওয়াটারপ্রুফ ইউনিট যা একটি ধ্রুবক 50 ওহম ইম্পিডেন্স সহ, DC-11GHz পর্যন্ত কাজ করে।
4, TNC কানেক্টরের দুটি প্রকার রয়েছে: স্ট্যান্ডার্ড এবং রিভার্স পোলারিটি।
5, এই কম খরচের চায়না সাপ্লায়ার ফ্যাক্টরি RF কানেক্টরগুলি সাধারণত ডাই কাস্ট এবং মোল্ডেড উপাদান ব্যবহার করে।
6, TNC সিরিজের পণ্যগুলি এক ধরণের ঘূর্ণন সংযোগ, এটি ঘন ঘন কাজ করে, নির্ভরযোগ্যভাবে সংযোগ স্থাপন করে।
অ্যাপ্লিকেশন:
1. ওয়্যারলেস কমিউনিকেশন:
TNC কানেক্টরগুলি ওয়্যারলেস কমিউনিকেশন সিস্টেমে যেমন বেস স্টেশন, অ্যান্টেনা সিস্টেম এবং রেডিও সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এর চমৎকার বৈদ্যুতিক কর্মক্ষমতা স্থিতিশীল এবং দক্ষ সংকেত সংক্রমণ নিশ্চিত করে।
2. টেস্ট এবং মেজারমেন্ট ইকুইপমেন্ট:
ইলেকট্রনিক টেস্ট এবং মেজারমেন্ট ইকুইপমেন্টে, TNC কানেক্টরগুলি সিগন্যাল জেনারেটর, স্পেকট্রাম অ্যানালাইজার এবং অন্যান্য পরিমাপ যন্ত্র সংযোগ করতে ব্যবহৃত হয়। তাদের উচ্চ নির্ভুলতা এবং কম লস বৈশিষ্ট্যগুলি তাদের পরীক্ষার সরঞ্জামের জন্য আদর্শ করে তোলে।
3. ইন্ডাস্ট্রিয়াল অটোমেশন:
ইন্ডাস্ট্রিয়াল অটোমেশন কন্ট্রোল সিস্টেমে, TNC কানেক্টরগুলি নির্ভুল এবং রিয়েল-টাইম ডেটা ট্রান্সমিশন নিশ্চিত করতে বিভিন্ন সেন্সর এবং কন্ট্রোলার সংযোগ করতে ব্যবহৃত হয়।
4. বৈজ্ঞানিক গবেষণা:
বৈজ্ঞানিক গবেষণায়, বিশেষ করে পদার্থবিদ্যা পরীক্ষা এবং জ্যোতির্বিদ্যা পর্যবেক্ষণ সরঞ্জামগুলিতে, TNC কানেক্টরগুলি উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল উৎস এবং গ্রহণকারী সরঞ্জাম সংযোগ করতে ব্যবহৃত হয় যাতে উচ্চ-বিশ্বস্ততা সিগন্যাল ট্রান্সমিশন প্রদান করা যায়।
দ্রষ্টব্য:
আমাদের কাছে 10,000 এর বেশি ধরণের ইন্টারকানেক্ট পণ্য রয়েছে ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ইত্যাদি)), যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তাহলে অনুগ্রহ করে আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন।
