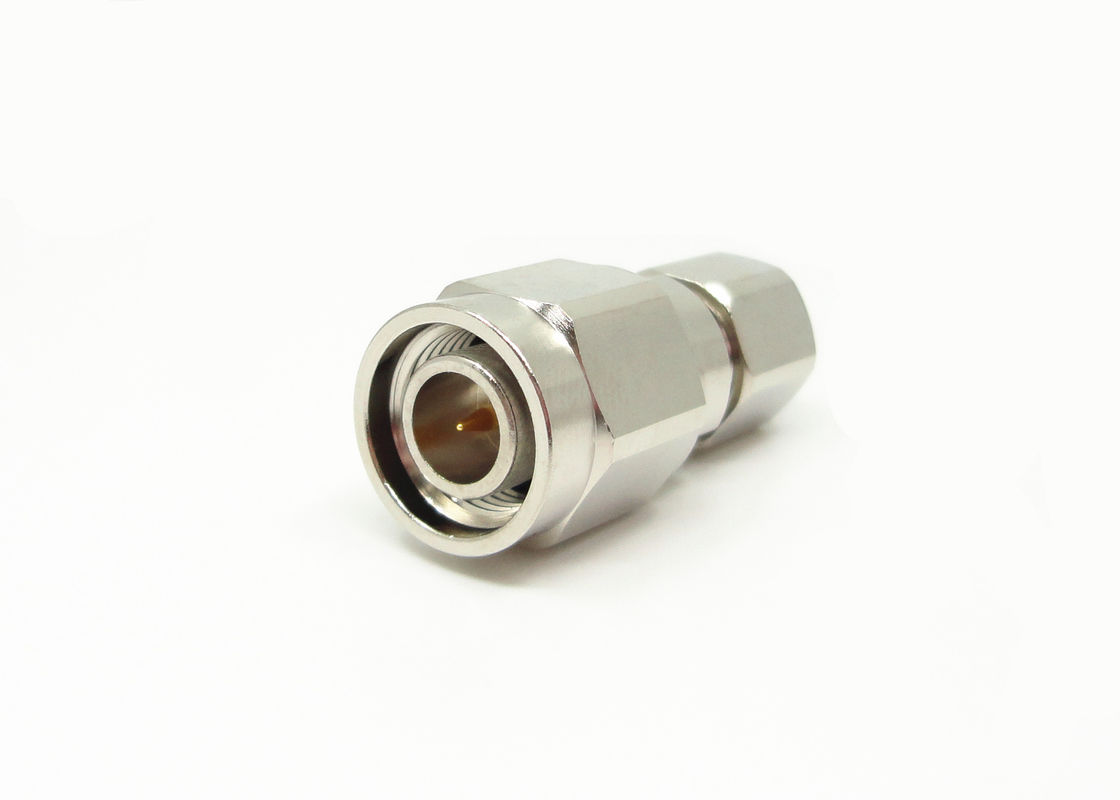

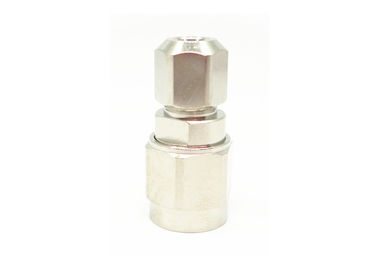

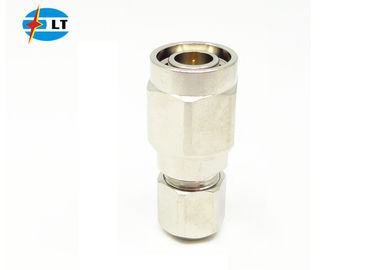

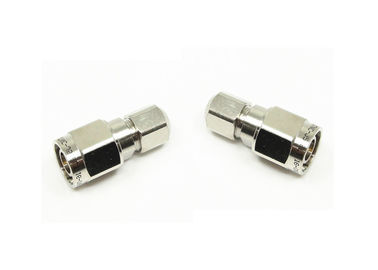

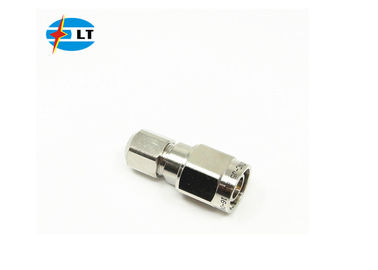

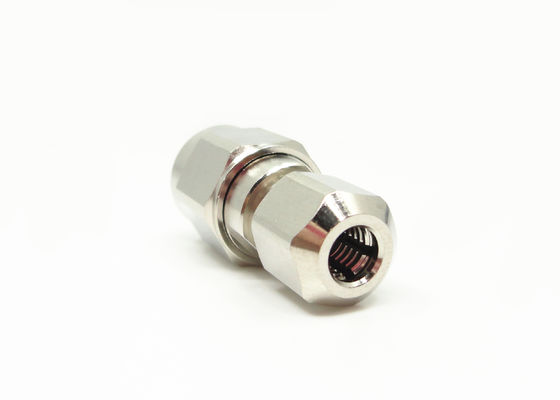

টিএনসি পুরুষ সংযোগকারী 500 চক্র স্থায়িত্ব দীর্ঘ পরিষেবা জীবন
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | TNC আরএফ সংযোগকারী | প্রলেপ: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিবন্ধকতা: | 50Ω | স্থায়িত্ব: | 500 সাইকেল |
| যোগাযোগ উপাদান: | পিতল, BeCu | উপাদান: | বাস |
| ডিজাইন স্ট্যান্ডার্ড:: | IEC 60169-17 | টাইপ: | সোজা |
| বিশেষভাবে তুলে ধরা: | tnc bulkhead সংযোজক,টিএনসি জ্যাক সংযোগকারী |
||
নিকেল ধাতুপট্টাবৃত 50Ohm TNC পুরুষ প্লাগ ইলেকট্রনিক আরএফ কোক্সিয়াল সংযোগকারী মিনি BNC
TNC সিরিজের পণ্যটি BNC সংযোগকারীর একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে, TNC RF সংযোগকারীগুলিতে মিলনের জন্য স্ক্রু থ্রেডের বৈশিষ্ট্য রয়েছে। TNC সংযোগকারীগুলি ক্ষুদ্র, থ্রেডেড ওয়াটারপ্রুফ ইউনিট যার একটি ধ্রুবক 50ohm প্রতিবন্ধকতা রয়েছে, যা DC-11GHz থেকে কাজ করে, দুটি ধরনের TNC সংযোগকারী রয়েছে। :স্ট্যান্ডার্ড এবং রিভার্স পোলারিটি। এই কম খরচের সংযোগকারীগুলি সাধারণত ডাই কাস্ট এবং মোল্ড করা উপাদান ব্যবহার করে। যদিও কার্যকারিতা শিল্প বা উচ্চ মানের গ্রেড পণ্যগুলির সমান হবে না, এই সংযোগকারীগুলি বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ।অ্যান্টেনা সংযোগের জন্য ব্যাপকভাবে ব্যবহৃত, টিএনসি-র অ্যাভিওনিক্স, যোগাযোগ এবং সাধারণ শিল্প বাজারে অনেকগুলি অ্যাপ্লিকেশন রয়েছে।বিপরীত পোলারিটি এবং 75 ওহম TNC পাওয়া যায়।
স্পেসিফিকেশন
|
বৈদ্যুতিক বৈশিষ্ট্য
|
||||
|
প্রতিবন্ধকতা
|
50Ω
|
|||
|
কম্পাংক সীমা
|
DC~4GHz
|
|||
|
রেটেড ভোল্টেজ
|
2500VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
ডাইলেক্ট্রিক ভোল্টেজ-প্রতিরোধ
|
750VRMS (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
অন্তরণ প্রতিরোধের
|
≥2000MΩ
|
|||
|
যোগাযোগ প্রতিরোধ
|
বাইরের কন্ডাক্টর
|
≤6mΩ
|
||
|
কেন্দ্র কন্ডাক্টর
|
≤1.5mΩ
|
|||
|
ভিএসএমআর
|
≤1.3
|
|||
যান্ত্রিক স্পেসিফিকেশন
| ডিজাইন স্ট্যান্ডার্ড | IEC 60169-17 |
| RoHS অনুগত | হ্যাঁ |
| কেন্দ্রের যোগাযোগের অবসান | ক্রিম্প |
| বাইরের যোগাযোগের অবসান | ক্রিম্প |
| সঙ্গম চক্র | 500 সাইকেল |
| যোগাযোগ ধারণ | 10N মিনিট |
| তারের ধারণ | 100N মিনিট |
| মিলন শক্তি | সর্বোচ্চ 13.6N |
| আন-কাপলিং ফোর্স | সর্বোচ্চ 13.6N |
পরিবেশগত স্পেসিফিকেশন:
| অপারেটিং তাপমাত্রা | -30 থেকে +70 ডিগ্রী সে |
বিস্তারিত অঙ্কন
বৈশিষ্ট্য:
1, TNC সিরিজ আরএফ ইলেকট্রনিক সংযোগকারী BNC সংযোগকারীর একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে।
2, TNC RF সংযোগকারী সঙ্গমের জন্য স্ক্রু থ্রেড বৈশিষ্ট্য.RF TNC সংযোগকারীগুলি হল ক্ষুদ্র, থ্রেডেড ওয়াটারপ্রুফ ইউনিট যার একটি ধ্রুবক 50Ohm প্রতিবন্ধকতা, যা DC-11GHz থেকে কাজ করে
3, দুটি ধরণের TNC সংযোগকারী রয়েছে: স্ট্যান্ডার্ড এবং বিপরীত পোলারিটি
4, টিএনসি সিরিজের পণ্যগুলি এক ধরণের ঘোরার যোগদান, এটির প্রায়শই প্রস্থ কাজ করে, নির্ভরযোগ্য যোগদান করে।
5, এই কম খরচে চীন সরবরাহকারী কারখানা আরএফ সংযোগকারী সাধারণত ডাই ঢালাই এবং ঢালাই উপাদান ব্যবহার.
6, কর্মক্ষমতা শিল্প বা উচ্চ মানের গ্রেড পণ্যের সমান হবে না, এই RF ক্রিম সংযোগকারী বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশন ব্যবহারের জন্য আদর্শ
আবেদন:
* রাডার
* অ্যান্টেনা
* টেলিকম
* কম্পিউটার
* সেলুলার মোবাইল টেলিফোন
* ইন্সট্রুমেন্টেশন
* প্রধান কাঠামো
* অন্তর্জাল
* উচ্চ গতির তারের মডেম
* টেলিযোগাযোগ
বিঃদ্রঃ:
আমাদের কাছে 10,000 টিরও বেশি ধরণের আন্তঃসংযোগ পণ্য রয়েছে((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),), যদি আপনি যে সংযোগকারীটি ব্যবহার করছেন পাওয়া যায়নি, আপনার বিশদ সঙ্গে আমাদের সাথে যোগাযোগ করুন.
