পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | টিএনসি আরএফ সংযোগকারী | কলাই: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| স্থায়িত্ব: | 500 চক্র | সনদপত্র: | ROHS আইএসও -9001-2015 -201 |
| impedance: | 50Ω | যোগাযোগের উপাদান: | ব্রাস, বেকু |
| পাদান: | খাদ | ডিজাইন স্ট্যান্ডার্ড:: | আইইসি 60169-17 |
| বিশেষভাবে তুলে ধরা: | টিএনসি আরএফ কানেক্টর স্ট্রেইট প্লাগ,নিকেল প্লেটেড টিএনসি মেল কানেক্টর,৫০০ সাইকেল টিএনসি আরএফ কানেক্টর |
||

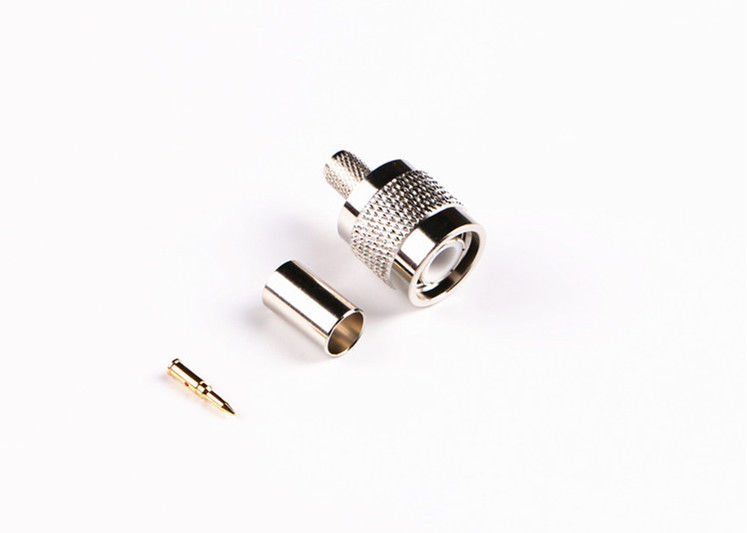

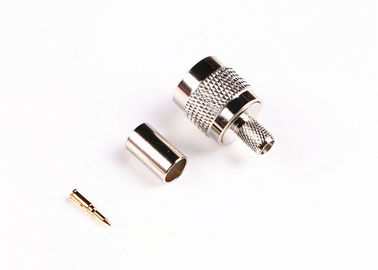

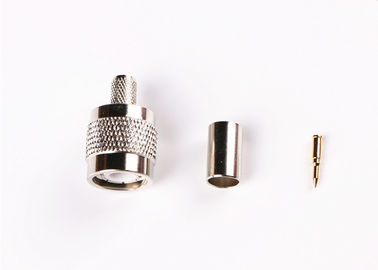

নিকেল প্লেটেড সহ স্ট্রেট টিএনসি মেল প্লাগ আরএফ কোঅক্সিয়াল ক্রিম্পিং কানেক্টর
টিএনসি সিরিজ পণ্যটি বিএনসি কানেক্টরের একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে, টিএনসি আরএফ কানেক্টরগুলিতে সংযোগের জন্য স্ক্রু থ্রেড রয়েছে। টিএনসি কানেক্টরগুলি মিনিচার, থ্রেডেড ওয়াটারপ্রুফ ইউনিট যা একটি ধ্রুবক ৫০ ওহম ইম্পিডেন্স সহ ডিসি-১১ গিগাহার্টজ পর্যন্ত কাজ করে। টিএনসি কানেক্টরের দুটি প্রকার রয়েছে: স্ট্যান্ডার্ড এবং রিভার্স পোলারিটি। এই কম খরচের কানেক্টরগুলি সাধারণত ডাই কাস্ট এবং ছাঁচে তৈরি উপাদান ব্যবহার করে। যদিও কর্মক্ষমতা শিল্প-গ্রেডের পণ্যের সমান হবে না, এই পণ্যগুলি বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ। অ্যান্টেনা সংযোগের জন্য ব্যাপকভাবে ব্যবহৃত, টিএনসি ওয়্যারলেস, শিল্প, যোগাযোগ এবং সাধারণ শিল্প বাজারগুলিতে অনেক অ্যাপ্লিকেশন রয়েছে। রিভার্স পোলারিটি এবং ৭৫ ওহম টিএনসিও উপলব্ধ।
![]()
স্পেসিফিকেশন
|
বৈদ্যুতিক বৈশিষ্ট্য
|
||||
|
ইম্পিডেন্স
|
৫০Ω
|
|||
|
ফ্রিকোয়েন্সি রেঞ্জ
|
ডিসি~৪গিগাহার্টজ
|
|||
|
রেটেড ভোল্টেজ
|
২৫০০ভিআরএমএস (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
ডাইইলেকট্রিক ভোল্টেজ-প্রতিরোধ
|
৭৫০ভিআরএমএস (সর্বোচ্চ সমুদ্রপৃষ্ঠ)
|
|||
|
ইনসুলেশন রেজিস্ট্যান্স
|
≥২০০০MΩ
|
|||
|
কন্টাক্ট রেজিস্ট্যান্স
|
আউটার কন্ডাক্টর
|
≤৬mΩ
|
||
|
সেন্টার কন্ডাক্টর
|
≤১.৫mΩ
|
|||
|
ভিএসএমআর
|
≤১.৩
|
|||
মেকানিক্যাল স্পেসিফিকেশনডিজাইন স্ট্যান্ডার্ড
![]()
![]()
| আইইসি ৬০১৬৯-১৭ | রোহস কমপ্লায়েন্ট |
| হ্যাঁ | সেন্টার কন্টাক্ট টার্মিনেশন |
| ক্রিম্প | মেটিং সাইকেল |
| ক্রিম্প | মেটিং সাইকেল |
| ৫০০সাইকেল | কন্টাক্ট রিটেনশন |
| ১০এন ন্যূনতম | কেবল রিটেনশন |
| ১০০এন ন্যূনতম | মেটিং ফোর্স |
| ১৩.৬এন সর্বোচ্চ | বিস্তারিত অঙ্কন |
| ১৩.৬এন সর্বোচ্চ | বিস্তারিত অঙ্কন |
বৈশিষ্ট্য:
![]()
১, টিএনসি সিরিজ আরএফ ইলেকট্রনিক কানেক্টর বিএনসি কানেক্টরের একটি থ্রেডেড সংস্করণ হিসাবে ডিজাইন করা হয়েছে।
২, টিএনসি আরএফ কানেক্টরগুলিতে সংযোগের জন্য স্ক্রু থ্রেড রয়েছে। আরএফ টিএনসি কানেক্টরগুলি মিনিচার, থ্রেডেড ওয়াটারপ্রুফ ইউনিট যা ডিসি-১১ গিগাহার্টজ পর্যন্ত একটি ধ্রুবক ৫০ ওহম ইম্পিডেন্স সহ কাজ করে।
৩, টিএনসি কানেক্টরের দুটি প্রকার: স্ট্যান্ডার্ড এবং রিভার্স পোলারিটি
৪, এই কম খরচের চায়না সাপ্লায়ার ফ্যাক্টরি আরএফ কানেক্টরগুলি সাধারণত ডাই কাস্ট এবং ছাঁচে তৈরি উপাদান ব্যবহার করে।
৫, যদিও কর্মক্ষমতা শিল্প-গ্রেডের পণ্যের সমান হবে না, এই আরএফ ক্রিম্প কানেক্টরগুলি বিভিন্ন বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ।
৬, টিএনসি সিরিজ পণ্যগুলি এক ধরণের ঘূর্ণন সংযোগ, এটি ঘন ঘন কাজ করে, নির্ভরযোগ্যভাবে সংযোগ স্থাপন করে।
প্রয়োগ:
* সেলুলার মোবাইল ফোন
* ইন্সট্রুমেন্টেশন
* বেস স্টেশন
* নেটওয়ার্ক
* রাডার
* টেলিযোগাযোগ
দ্রষ্টব্য:
আমাদের কাছে ১০,০০০ এর বেশি ধরণের
টিএনসি কানেক্টর রয়েছে, যদি আপনি যে কানেক্টরটি ব্যবহার করছেন তা খুঁজে না পান, তবে আপনার বিস্তারিত তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন।
