পণ্যের বিবরণ:
প্রদান:
|
ফ্রিকোয়েন্সি রেঞ্জ: | DC~30GHz | প্রতিরোধ: | 50Ω |
---|---|---|---|
স্থায়িত্ব: | 500 সাইকেল | উপাদান: | স্টেইনলেস স্টীল |
প্রয়োগ: | অডিও/ভিডিও/মাইক্রোওয়েভ | ভিএসডব্লিউআর: | ≤1.3 |
অন্তরণ প্রতিরোধের: | ≥2000MΩ | অন্তরক মাধ্যম: | পিটিএফই |
লক্ষণীয় করা: | MF108A ক্যাবল আরএফ প্লাগ,SSMA পুরুষ স্টেইনলেস স্টীল আরএফ প্লাগ |
এসএসএমএ সিরিজের আরএফ কোঅক্সিয়াল সংযোগকারীগুলি এসএমএ সংযোগকারীদের ক্ষুদ্র সংস্করণ, যা তাদের কমপ্যাক্ট আকার, প্রশস্ত ফ্রিকোয়েন্সি ব্যান্ডউইথ এবং উচ্চ নির্ভরযোগ্যতার দ্বারা চিহ্নিত।এগুলি বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যেমন বিমান চলাচল, এয়ারস্পেস, এবং মাইক্রোওয়েভ যোগাযোগ।
বৈশিষ্ট্যঃ
1. ক্ষুদ্র আকারঃ এসএসএমএ সংযোগকারীগুলি তাদের এসএমএ প্রতিপক্ষের চেয়ে ছোট, যা তাদের এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে স্থানটি প্রিমিয়ামে থাকে।
2ব্রড ফ্রিকোয়েন্সি ব্যান্ডউইথঃ এসএসএমএ সংযোগকারীগুলি বিস্তৃত ফ্রিকোয়েন্সিতে কাজ করার জন্য ডিজাইন করা হয়েছে, সাধারণত 18 গিগাহার্টজ বা তারও বেশি সমর্থন করে।
3. উচ্চ নির্ভরযোগ্যতাঃ এই সংযোগকারীগুলি উচ্চ তাপমাত্রা এবং কম্পন সহ চাহিদাপূর্ণ পরিবেশে স্থিতিশীল সংযোগ বজায় রাখতে ডিজাইন করা হয়েছে।
4. নিম্ন প্রতিফলন ক্ষতিঃ এসএসএমএ সংযোগকারীদের নকশা সংকেত প্রতিফলনকে হ্রাস করতে, ক্ষতি হ্রাস করতে এবং উন্নত কর্মক্ষমতা সরবরাহ করতে সহায়তা করে।
এসএসএমএ আরএফ কানেক্টরের স্পেসিফিকেশনঃ
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
ইলেকট্রনিক এবং উপাদান বৈশিষ্ট্য | ||
প্রতিরোধ | 50Ω | |
ফ্রিকোয়েন্সি রেঞ্জ | DC ~ 30GHz | |
নামমাত্র ভোল্টেজ | ২৫০ ভিআরএমএস (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | ৭৫০ ভিআরএমএস (সর্বোচ্চ সমুদ্রপৃষ্ঠ) | |
ভিএসডব্লিউআর | ≤ ১।3 | |
আইসোলেশন প্রতিরোধের | ≥2000MΩ | |
সেন্টার কন্ডাক্টর | পুরুষ | বিরাস স্বর্ণিত |
মহিলা | বেরিলিয়াম তামা স্বর্ণিত | |
শেল এবং অন্যান্য ধাতব অংশ | বিরাস স্বর্ণিত | |
প্যাসিভেটেড স্টেইনলেস স্টীল | ||
ক্যাবল গহ্বর | ব্রোঞ্জ, নিকেলযুক্ত | |
বিচ্ছিন্নকারী | পিটিএফই | |
সিল রিং | সিলিকন কাঁচা | |
জমজমাট টর্ক | 0.5 -0.7N.m |
প্রয়োগঃ
1ওয়্যারলেস যোগাযোগঃ মাইক্রোওয়েভ লিঙ্ক, পয়েন্ট-টু-পয়েন্ট যোগাযোগ এবং সেলুলার বেস স্টেশন অ্যান্টেনা সিস্টেমে, এসএসএমএ সংযোগকারীগুলি আরএফ (রেডিও ফ্রিকোয়েন্সি) উপাদানগুলি সংযুক্ত করতে ব্যবহৃত হয়।
2এয়ারস্পেস এন্ড এয়ারনোটিকস:এসএসএমএ সংযোগকারীগুলি তাদের উচ্চ নির্ভরযোগ্যতা এবং চরম অবস্থার প্রতিরোধের ক্ষমতা কারণে এয়ারস্পেস শিল্পের মধ্যে বিভিন্ন যোগাযোগ এবং নেভিগেশন সিস্টেমে ব্যবহৃত হয়.
3. পরীক্ষার সরঞ্জামঃ আরএফ পরীক্ষা এবং পরিমাপ সরঞ্জামগুলিতে, এসএসএমএ সংযোগকারীগুলি পরীক্ষার সরঞ্জামগুলিকে পরীক্ষার অধীনে সরঞ্জাম (ইইটি) বা অন্যান্য আরএফ উপাদানগুলির সাথে সংযুক্ত করতে ব্যবহার করা যেতে পারে।
প্রোডাক্ট ক্যাটালগঃ
আরএফ অ্যাডাপ্টার |
এসএমএ আরএফ সংযোগকারী |
এসএসএমপি আরএফ সংযোগকারী |
টিএনসি আরএফ সংযোগকারী |
এন টাইপ আরএফ সংযোগকারী |
এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
মিলিমিটার ওয়েভ সংযোগকারী (২.৪ মিমি, ২.৯২ মিমি) |
আরএফ ক্যাবল সমাবেশ |
কোএক্সিয়াল অ্যাডাপ্টারের জন্য ওয়েভগাইড |
গ্লাস-মেটাল হার্মেটিক সিল |
J30J সিরিজের সংযোগকারী |
মাইক্রোওয়েভ রোটারি জয়েন্ট |

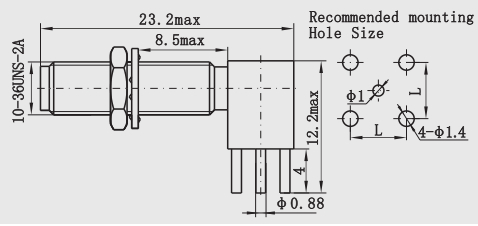

ইন্টারফেস মাত্রাঃ
সংশ্লিষ্ট পণ্য
1.মিনি এসএমএ মাইক্রোস্ট্রিপ সিরিজ 2 হোলস ফ্ল্যাঞ্জ সংযোগকারী
2.কেবেল RG178 এর জন্য SMA মহিলা আরএফ সংযোগকারী
2.মিনি এসএমএ পিসিবি প্যানেল মাউন্ট 4 গর্ত ফ্ল্যাঞ্জ সংযোগকারী
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমএ সংযোগকারী, যদি আপনি যে সংযোগকারীটি ব্যবহার করছেন তা পাওয়া না যায়, দয়া করে আপনার তথ্য দিয়ে আমাদের সাথে যোগাযোগ করুন।
