পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | SMA RF সমাক্ষ সংযোগকারী | প্রলেপ: | নিকেল ধাতুপট্টাবৃত |
|---|---|---|---|
| প্রতিরোধ: | 50Ω | সার্টিফিকেট: | সিই ROHS |
| অস্তরক: | পিটিএফই | শরীর: | সোজা |

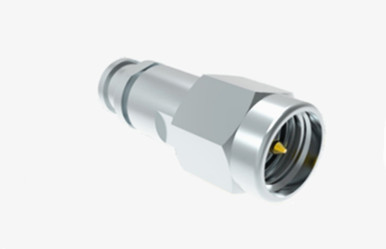

স্টেইনলেস স্টীল এসএএমএ পুরুষ আরএফ সংযোগকারী CXN3507/MF363A তারের জন্য
এসএমএ টাইপ একটি বহুল ব্যবহৃত আরএফ কোঅক্সিয়াল সংযোগকারী যা এর ছোট আকারের গ্রিডযুক্ত কাপলিংয়ের দ্বারা চিহ্নিত। এটির একটি বৈশিষ্ট্যগত প্রতিবন্ধকতা 50 ওহম এবং এটির বিস্তৃত ফ্রিকোয়েন্সি ব্যাপ্তির জন্য পরিচিত,উন্নত পারফরম্যান্স, এবং উচ্চ নির্ভরযোগ্যতা। এই সংযোগকারীগুলি ওয়্যারলেস স্থানীয় এলাকা নেটওয়ার্ক (ডাব্লুএলএএন) সিস্টেম, নিয়ন্ত্রণ প্রোগ্রাম, মাইক্রোওয়েভ সরঞ্জামগুলির আরএফ সার্কিট্রিতে আরএফ তারের বা মাইক্রোস্ট্রিপ লাইনগুলি সংযুক্ত করতে ব্যবহৃত হয়,এবং ডিজিটাল যোগাযোগ ব্যবস্থা। সেমি-কঠিন বা সেমি-ফ্লেক্স ক্যাবল ব্যবহার করলে ফ্রিকোয়েন্সি রেঞ্জটি 18 গিগাহার্টজ পর্যন্ত বাড়তে পারে।
বৈশিষ্ট্যঃ
1অতি ক্ষুদ্র নকশাঃ একটি অতি ক্ষুদ্র ক্ষুদ্র কোঅক্সিয়াল ক্যাবল সংযোগকারী হিসাবে, এসএমএ আকারে সুবিধাজনক, এটি সীমিত স্থানের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
2উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনঃ এসএমএ সংযোগকারীগুলি সাধারণত 18 গিগাহার্টজ বা তারও বেশি ফ্রিকোয়েন্সিতে কাজ করে এমন বৈদ্যুতিন সিস্টেমে ব্যবহৃত হয়, যা তাদের উচ্চ-ফ্রিকোয়েন্সি আরএফ সংযোগের জন্য জনপ্রিয় করে তোলে।
3. বহুমুখী সংযোগের ধরনঃ এসএমএ সংযোগকারী পুরুষ এবং মহিলা সংস্করণে আসে, পাশাপাশি ডান কোণ এবং সোজা কনফিগারেশন,বিভিন্ন সংযোগের প্রয়োজনীয়তা পূরণের জন্য প্যানেল-মাউন্ট বিকল্পগুলির সাথে.
4.হেক্সাগোনাল ইন্টারফেসঃ এসএমএ সংযোগকারীটির বাহ্যিক জোড়া ইন্টারফেসটি গহ্বরযুক্ত এবং ষড়ভুজ আকৃতির, নিরাপদ সংযোগ নিশ্চিত করার জন্য শক্ত করার জন্য একটি চাবি ব্যবহারের অনুমতি দেয়।
স্পেসিফিকেশনঃ
| ইন্টারফেস | IEC60169-15 |
| প্রতিরোধ | 50Ω |
| ফ্রিকোয়েন্সি রেঞ্জ | DC থেকে 18GHz |
| সন্নিবেশ হ্রাস | ≤0.30dB |
| ভিএসডব্লিউআর | ≤1.2 ((DC-6GHz) |
| আইসোলেশন প্রতিরোধের | ≥5000MΩ |
| যোগাযোগ কেন্দ্র প্রতিরোধ | ≤3mΩ |
| বাহ্যিক যোগাযোগ প্রতিরোধের | ≤2mΩ |
| সমকামিতার চক্র | ≥৫০০ |
| তাপমাত্রা পরিসীমা | -৬৫-+১৬৫°সি |
| ডিলেক্ট্রিক | পিটিএফই |

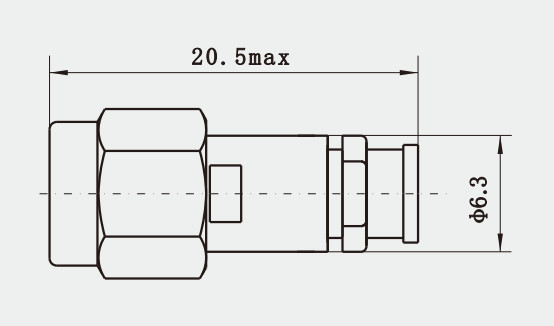

বিস্তারিত অঙ্কন
প্রয়োগঃ
এসএমএ সংযোগকারীগুলি তাদের কম্প্যাক্ট ডিজাইন, উচ্চ-ফ্রিকোয়েন্সি সংকেত সমর্থন, বিভিন্ন ধরণের এবং ভাল পরিবেশগত অভিযোজনশীলতার কারণে আরএফ এবং মাইক্রোওয়েভ ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
প্রোডাক্ট ক্যাটালগঃ
| আরএফ অ্যাডাপ্টার |
| আরএফ ক্যাবল সমাবেশ |
| গ্লাস-মেটাল হার্মেটিক সিল |
| J30J সিরিজের সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
| কোএক্সিয়াল অ্যাডাপ্টারের জন্য ওয়েভগাইড |
| এসএমএ/এসএসএমএ আরএফ সংযোগকারী |
| এসএমপি/এসএসএমপি আরএফ সংযোগকারী |
| এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
| টিএনসি আরএফ সংযোগকারী |
| এন টাইপ আরএফ সংযোগকারী |
| বিএনসি আরএফ সংযোগকারীমিলিমিটার ওয়েভ সংযোগকারী ((2.4mm, 2.92mm) |
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরঅ্যাডাপ্টার,যদি আপনি ব্যবহার করছেন সংযোগকারী পাওয়া যায় না, আমাদের সাথে যোগাযোগ করুন আপনার detaiএটা.
