পণ্যের বিবরণ:
প্রদান:
|
| Product Name: | SMP male cable connector | Impedance: | 50Ohm |
|---|---|---|---|
| শরীরের উপাদান: | ব্রাস | Color: | Gold Plated |
| Gender: | Male | Type: | SMP connector |
| Body: | Straight | ||
| লক্ষণীয় করা: | MF108A ক্যাবল আরএফ সংযোগকারী,এসএমপি পুরুষ সীমিত ডিটেন্ট আরএফ সংযোগকারী,এসএমপি আরএফ সংযোগকারী 50 ওহম |
||

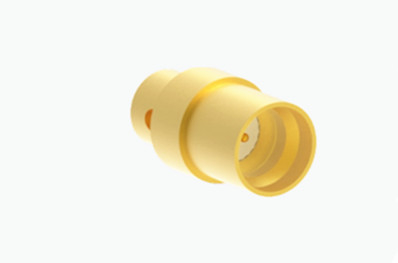

এসএমপি ম্যান লিমিটেড ডিটেন্ট আরএফ সংযোগকারী CXN3506/MF108A তারের জন্য
এসএমপি আরএফ সংযোগকারী ভূমিকা
এসএমপি একটি কমপ্যাক্ট এবং চাপ-অন আরএফ কোঅক্সিয়াল সংযোগকারী অ্যাডাপ্টার উপস্থাপন করে যা এর ছোট আকার, হালকা ওজন নির্মাণ, কম্পনের জন্য ব্যতিক্রমী প্রতিরোধের দ্বারা আলাদা,এবং বিস্তৃত অপারেশন ব্যান্ডউইথ. 30GHz পর্যন্ত ফ্রিকোয়েন্সি পরিচালনা করতে সক্ষম (আমাদের উচ্চ-কার্যকারিতা SMP সংযোগকারীগুলির সাথে 40GHz পর্যন্ত পৌঁছাতে সক্ষম), SMP প্লাগ তিনটি ধরণের ইন্টারফেস সরবরাহ করেঃ সম্পূর্ণ বন্ধ, সীমিত বন্ধ,এবং মসৃণ খাঁজ (যা বিচ্ছিন্ন বৈশিষ্ট্য সহ সংস্করণ অন্তর্ভুক্ত)এই বৈচিত্র্যময় ইন্টারফেস বিকল্পগুলি ব্রডব্যান্ড-টু-ব্রডব্যান্ড কপলারের মধ্যে নির্বিঘ্নে অন্ধ সমন্বয়ের জন্য প্রয়োজনীয় গতি, হয় অক্ষীয় বা রেডিয়ালভাবে সরবরাহ করার জন্য ডিজাইন করা হয়েছে।এসএমপি বিশেষত উচ্চ নির্ভরযোগ্যতা এবং মডুলার ইন্টিগ্রেশন প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত.
| এসএমপি সংযোগকারী অ্যাডাপ্টারের সাধারণ বিবরণী | ||||
|
প্রতিরোধ
|
50Ω
|
|||
|
ফ্রিকোয়েন্সি রেঞ্জ
|
ডিসি~৪০ গিগাহার্জ
|
|||
|
নামমাত্র ভোল্টেজ
|
170VRMS ((সমুদ্রতল)
|
|||
|
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ
|
500VRMS ((সমুদ্রতলে)
|
|||
|
আইসোলেশন প্রতিরোধের
|
≥2000MΩ
|
|||
|
|
বাহ্যিক কন্ডাক্টর
|
স্বাভাবিক≤2.5mΩ, হার্মেটিকভাবে বন্ধ ≤4mΩ
|
||
|
সেন্টার কন্ডাক্টর
|
স্বাভাবিক≤6mΩ, হার্মেটিকভাবে বন্ধ ≤26mΩ
|
|||
| ফ্রিকোয়েন্সি রেঞ্জ | DC~18GHz | ১৮-২৬.৫ গিগাহার্জ | 26.5~40 গিগাহার্জ | |
| সোজা সংযোগকারী জন্য VSWR |
≤ ১।25
|
≤ ১।3 | ≤ ১।5 | |
| ডান অ্যাঞ্জেল সংযোগকারী জন্য VSWR | ≤ ১।3 | |||
| অ্যাডাপ্টারের জন্য VSWR | ≤ ১।2 | ≤ ১।3 | ≤ ১।5 | |
| সেন্টার কন্ডাক্টর | পুরুষ |
Sn-P ব্রোঞ্জ
|
স্বর্ণায়িত | |
| মহিলা |
বেরিলিয়াম ব্রোঞ্জ
|
স্বর্ণায়িত | ||
|
ইলাস্টিক যোগাযোগ
|
বেরিলিয়াম ব্রোঞ্জ
|
স্বর্ণায়িত | ||
|
শেল এবং অন্যান্য ধাতব অংশ
|
স্বর্ণাবৃত পিতল, প্যাসিভেটেড স্টেইনলেস স্টীল
|
|||
|
আইসোলেটর
|
গ্লাস সিন্টারিং/পিটিএফই/পিইআই
|
|||
|
জন্য ফুটো হার
হার্মেটিকলি সিলড সংযোগকারী
|
1.01325×10-3 Pa·cm3 /s
|
|||
এককঃ মিমি
রূপরেখা
এসএমপি ম্যান লিমিটেড ডিটেন্ট আরএফ সংযোগকারী CXN3506/MF108A তারের জন্য
প্রয়োগঃ
1.মডুলার ডিজাইনঃ উচ্চ-ফ্রিকোয়েন্সির ইলেকট্রনিক ডিভাইসগুলিতে মডুলার ডিজাইনের প্রয়োজন হয়, এসএমপি সংযোগকারীগুলি তাদের কমপ্যাক্ট আকার এবং হালকা নির্মাণের জন্য পছন্দ করা হয়,সীমিত স্থানে উচ্চতর মাউন্ট ঘনত্বের অনুমতি দেয়.
2অ্যান্টেনা সিস্টেমঃ এসএমপি সংযোগকারীগুলি অ্যান্টেনা সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত অ্যাপ্লিকেশনগুলিতে যা ক্ষুদ্রীকরণ এবং উচ্চ-কার্যকারিতা আন্তঃসংযোগের প্রয়োজন।
3ব্রডব্যান্ড সরঞ্জামঃ এসএমপি সংযোগকারীগুলি DC থেকে 40GHz পর্যন্ত ফ্রিকোয়েন্সি পরিসরে কাজ করতে পারে, তাই তারা ব্রডব্যান্ড সরঞ্জাম যেমন ব্রডব্যান্ড এম্প্লিফায়ার এবং সিগন্যাল স্প্লিটারগুলির জন্য উপযুক্ত।
পরীক্ষা এবং পরিমাপ সরঞ্জামঃ পরীক্ষা এবং পরিমাপের ক্ষেত্রে, এসএমপি সংযোগকারীগুলি পরীক্ষার সরঞ্জামগুলিকে পরীক্ষার অধীনে থাকা ডিভাইসগুলির সাথে সংযুক্ত করতে ব্যবহৃত হয়, যা সঠিক সংকেত সংক্রমণ নিশ্চিত করে।
4কোয়ান্টাম কম্পিউটিংঃ কোয়ান্টাম কম্পিউটিংয়ের উদীয়মান ক্ষেত্রে, এসএমপি সংযোগকারীগুলি উচ্চ-গতির ডেটা স্থানান্তরের জন্য বাহ্যিক নিয়ন্ত্রণ ডিভাইসের সাথে কোয়ান্টাম বিটগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
5.আরএফ / মাইক্রোওয়েভ অ্যাপ্লিকেশনঃ এসএমপি সংযোগকারীগুলি বিশেষত স্পেস-সংকীর্ণ অবস্থার মধ্যে আরএফ এবং মাইক্রোওয়েভ অ্যাপ্লিকেশনগুলির দাবিদার প্যাকেজিংয়ের প্রয়োজনের জন্য একটি দুর্দান্ত সমাধান সরবরাহ করে।
দ্রষ্টব্যঃ
আমাদের কাছে এক হাজারেরও বেশি ধরনেরএসএমপি মহিলা পুরুষ অ্যাডাপ্টারযদি আপনি যে পণ্যটি ব্যবহার করছেন তা না পাওয়া যায়,
দয়া করে আমাদের সাথে যোগাযোগ করুন সম্পূর্ণ ক্যাটালগ জন্য. কাস্টম আকার গৃহীত হয়.
প্রোডাক্ট বিভাগঃ
1. আরএফ সংযোগকারী, অ্যাডাপ্টার (ডিসি থেকে 110GHz)
2. আরএফ এবং ওয়েভ-গাইড ক্যাবল সমাবেশ
3. কোএক্সিয়াল অ্যাডাপ্টারে ওয়েভ গাইড
4. ইন্টিগ্রেটেড (আরএফ এবং ডিসি) সংযোগকারী
5. মাইক্রো রেকট্যাঙ্গুলার কানেক্টর ((J30J, মাইক্রো ডি-সাব)
6. গ্লাস থেকে ধাতু পর্যন্ত সিল, হেডার, ফিডট্রু ((RF & DC)
7. মাইক্রোওয়েভ রোটারি জয়েন্ট
8. ওডিএম পণ্য
