পণ্যের বিবরণ:
প্রদান:
|
সংযোগকারী: | এসএমপি | পণ্যের নাম: | এসএমপি আরএফ সংযোগকারী |
---|---|---|---|
লিঙ্গ: | পুরুষ | কম্পাংক সীমা: | DC~40GHz |
প্রতিরোধ: | 50Ω | গ্লাস: | 7052 7070 |
শরীর: | ব্রাস | ডিটেন্টের ধরন: | সীমিত আটক |

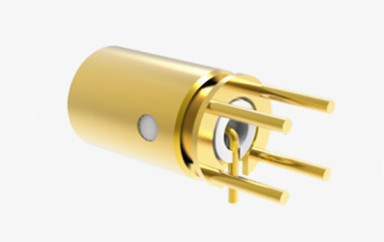

এসএমপি পুরুষ পিসিবি মাউন্ট লিমিটেড ডিটেন্ট আরএফ সংযোগকারী জড়িত গভীরতা 2।79
এসএমপি একটি অতি ক্ষুদ্রতর আরএফ কোঅক্সিয়াল সংযোগকারী যা একটি চাপ-অন বা স্ন্যাপ কাপলিং প্রক্রিয়া বৈশিষ্ট্যযুক্ত, এর ক্ষুদ্র ফর্ম ফ্যাক্টর, হালকা ওজন নির্মাণের জন্য উল্লেখযোগ্য,ভূমিকম্প কর্মকাণ্ডে ব্যতিক্রমী প্রতিরোধ ক্ষমতাএটি 30 গিগাহার্জ পর্যন্ত ফ্রিকোয়েন্সি সমর্থন করার জন্য ডিজাইন করা হয়েছে, কিছু মডেল 40 গিগাহার্জ পর্যন্ত এই পরিসীমা প্রসারিত করতে সক্ষম।এসএমপি এর প্লাগ বৈকল্পিক তিনটি স্বতন্ত্র ইন্টারফেস পছন্দ উপস্থাপন করে: সম্পূর্ণ ডিটেনশন, সীমিত ডিটেনশন, এবং মসৃণ খাঁজ (যা অ্যান্টি-ব্যাকআউট বৈশিষ্ট্য সহ বৈকল্পিকগুলি অন্তর্ভুক্ত করে) । পিসিবি মাউন্ট, ক্যাবল মাউন্ট এবং ইনলাইন অ্যাডাপ্টারের বিকল্পগুলি সরবরাহ করে,এই সংযোগকারীটি একাধিক অ্যাপ্লিকেশনের জন্য উপযুক্ত অভিযোজিত আন্তঃসংযোগ সমাধান সরবরাহ করে যেমন বোর্ড-টু-বোর্ড জমাকরণপ্যাকেজিং ঘনত্বের উচ্চ মাত্রা বজায় রেখে, অন্ধ সমন্বয় সেটআপ এবং র্যাক-এন্ড-প্যানেল মাউন্টিং দৃশ্যকল্প।উচ্চ নির্ভরযোগ্যতা এবং মডুলারিটি দাবি করে এমন পরিবেশের জন্য এসএমপি একটি আদর্শ সংযোগকারী.
স্পেসিফিকেশন
বৈদ্যুতিক বৈশিষ্ট্য | ||
প্রতিরোধ | 50Ω | |
ফ্রিকোয়েন্সি রেঞ্জ | ডিসি~৪০ গিগাহার্জ | |
নামমাত্র ভোল্টেজ | 170 ভিআরএমএস* | |
আইসোলেশন প্রতিরোধের | ≥2000MΩ | |
ডিয়েলেক্ট্রিক্স ভোল্টেজ-প্রতিরোধ | ৫০০ ভিআরএমএস* | |
কেন্দ্রীয় প্রতিরোধ | বাহ্যিক কন্ডাক্টর | ≤4mΩ |
সেন্টার কন্ডাক্টর | ≤26mΩ | |
ভিএসডব্লিউআর | ≤ ১।3 | |
উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
সেন্টার কন্ডাক্টর | পুরুষ | Sn-P ব্রোঞ্জ, স্বর্ণায়িত |
মহিলা | বারিলিয়াম ব্রোঞ্জ, স্বর্ণায়িত | |
ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ | স্বর্ণায়িত |
শেল এবং অন্যান্য ধাতব অংশ | ব্রাস স্টেইনলেস স্টীল | স্বর্ণায়িত প্যাসিভেশন |
আইসোলেটর | গ্লাস সিন্টারিং/পিটিএফই/পিইআই | |
হার্মেটিক প্রোডাক্ট লিক রেট | 1.01325×10-3Pa·cm3/s |

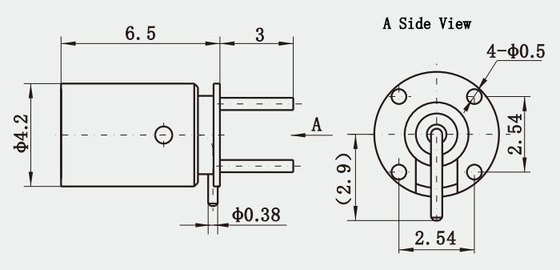

বিস্তারিত অঙ্কন
অ্যাপ্লিকেশন
1মডুলার ইলেকট্রনিক ডিভাইস: এসএমপি সংযোগকারীগুলির ছোট ফর্ম ফ্যাক্টর তাদের মডুলার ইলেকট্রনিক সিস্টেমে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে উচ্চ ঘনত্বের আন্তঃসংযোগের প্রয়োজন হয়।বিশেষ করে এয়ারস্পেসের মতো শিল্পগুলোতে এটি প্রচলিত।, প্রতিরক্ষা এবং টেলিযোগাযোগ সরঞ্জাম যেখানে স্থান একটি প্রিমিয়াম হয়।
2. আরএফ/মাইক্রোওয়েভ অ্যাপ্লিকেশনঃ এসএমপি সংযোগকারীগুলি প্রায়শই রেডিও ফ্রিকোয়েন্সি (আরএফ) এবং মাইক্রোওয়েভ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় কারণ তারা একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা পরিচালনা করতে পারে,DC থেকে 40 GHz বা তার বেশিএটি তাদের যোগাযোগ ব্যবস্থা, অ্যান্টেনা সংযোগ এবং ব্রডব্যান্ড ইনস্টলেশনের জন্য উপযুক্ত করে তোলে।
3উচ্চ গতির ডেটা ট্রান্সমিশনঃ উচ্চ ফ্রিকোয়েন্সি সমর্থন করার ক্ষমতা সহ, এসএমপি সংযোগকারীগুলি এমন অ্যাপ্লিকেশনগুলিতেও ব্যবহৃত হয় যেখানে উচ্চ গতির ডেটা ট্রান্সমিশন প্রয়োজন হয়,যেমন নেটওয়ার্কিং সরঞ্জাম এবং অন্যান্য ডিজিটাল যোগাযোগ ব্যবস্থা.
বৈশিষ্ট্য এবং উপকারিতা
স্বর্ণায়িত |
উপ-ছোটখাট |
DC থেকে 40GHz |
কমপ্যাক্ট আকার |
চাপ-অন বা স্ন্যাপ-অপ সংযোগ |
সম্পূর্ণ বন্ধন, সীমিত বন্ধন এবং মসৃণ খাঁজ |
পিসিবি এবং ক্যাবল মাউন্ট সংযোগকারী |
পুরুষ এবং মহিলা, সোজা এবং ডান কোণ পছন্দ |
নমনীয় এবং অর্ধ-কঠিন ক্যাবল উপাদান উভয়ের জন্য ক্যাবল মাউন্ট সংস্করণ |
স্বাভাবিক টাইপ এবং হেম্যাটিক, ফ্ল্যাঞ্জ মাউন্ট & থ্রেড ইন মাউন্ট পছন্দ |
