মাইক্রোস্ট্রিপ সহ স্টেইনলেস স্টীল নিক্লেক লেপযুক্ত এসএমএ মহিলা আরএফ সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| বিশেষভাবে তুলে ধরা: | স্টেইনলেস স্টীল SMA মহিলা আরএফ সংযোগকারী,মাইক্রোস্ট্রিপ এসএমএ মহিলা আরএফ সংযোগকারী,নিলেক প্ল্যাটেড এসএমএ মহিলা আরএফ সংযোগকারী |
||

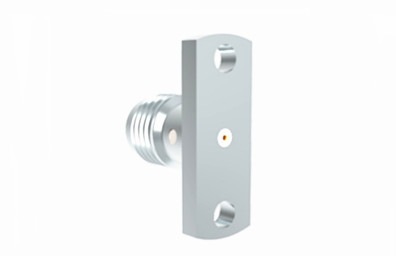

স্টেইনলেস স্টিল নিকেল প্লেটেড SMA ফিমেল RF সংযোগকারী মাইক্রোস্ট্রিপ সহ
SMA সিরিজ একটি কমপ্যাক্ট, উচ্চ-ফ্রিকোয়েন্সি RF কোaxial সংযোগকারী যা MIL-C-39012 অনুযায়ী তৈরি ও উত্পাদিত হয়। এটির ছোট আকার, বিস্তৃত ব্যান্ডউইথ এবং উচ্চতর বৈদ্যুতিক কর্মক্ষমতা রয়েছে। মাইক্রোওয়েভ যোগাযোগ এবং পরিমাপ সরঞ্জামের বিভিন্ন ক্ষেত্রে সবচেয়ে বেশি ব্যবহৃত RF কোaxial সংযোগকারীগুলির মধ্যে একটি হিসাবে, আমাদের উচ্চ-পারফরম্যান্স SMA সংযোগকারীগুলি 20GHz পর্যন্ত কাজ করতে পারে।
স্পেসিফিকেশন:
দ্রষ্টব্য: মডেলের নির্দিষ্ট ডেটা পণ্যের স্পেসিফিকেশন শীটের ডেটার উপর ভিত্তি করে তৈরি করা হয়েছে।
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| প্রতিবন্ধকতা | 50Ω | |
| ফ্রিকোয়েন্সি পরিসীমা | DC~18GHz | |
| রেটেড ভোল্টেজ | 335VRMS* | |
| ডাইইলেকট্রিক ভোল্টেজ-প্রতিরোধ | 1000VRMS* | |
| ইনসুলেশন প্রতিরোধ | ≥5000MΩ | |
| কেন্দ্র প্রতিরোধ | কেন্দ্র পরিবাহী | ≤3.0mΩ |
| বাইরের পরিবাহী | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| উপাদান এবং যান্ত্রিক বৈশিষ্ট্য: | |||
| কেন্দ্র পরিবাহী | পুরুষ/প্লাগ | পিতল | সোনা প্লেটেড |
| মহিলা/সকেট | বেরিলিয়াম ব্রোঞ্জ | সোনা প্লেটেড | |
| স্থিতিস্থাপক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ | নিকেল প্লেটেড | |
| শেল/হাউজিং | পিতল | সোনা প্লেটেড | |
| শেল/হাউজিং | স্টেইনলেস স্টিল | প্যাসিভেটেড | |
| ইনসুলেটর | PTFE | ||
| সিলিং রিং | সিলিকন রাবার | ||
| স্থায়িত্ব | 500 চক্র | ||
| টর্ক | 0.79~1.13N.m | ||
| *অন্যান্য উপাদান এবং ফিনিশ কোটিং কাস্টমাইজ করা যেতে পারে | |||

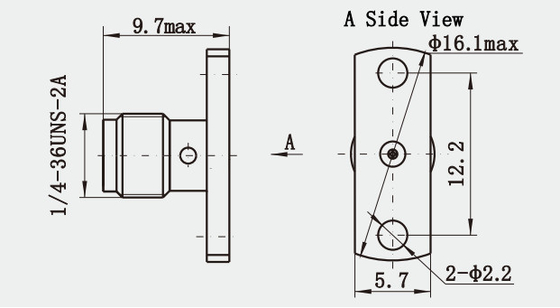

আউটলাইন অঙ্কন এবং আরও ছবি
স্টেইনলেস স্টিল নিকেল প্লেটেড SMA ফিমেল RF সংযোগকারী মাইক্রোস্ট্রিপ সহ:
(ইউনিট: মিমি)
সুবিধা:
1. চমৎকার বৈদ্যুতিক কর্মক্ষমতা: এর অপারেটিং ফ্রিকোয়েন্সি পরিসরের মধ্যে, একটি SMA সংযোগকারী কম রিটার্ন লস (ভাল ইম্পিডেন্স ম্যাচিং), কম সন্নিবেশ ক্ষতি এবং একটি ভাল ভোল্টেজ স্ট্যান্ডিং ওয়েভ অনুপাত (VSWR) প্রদান করে।
2. যান্ত্রিক স্থিতিশীলতা: SMA সংযোগকারীগুলি একটি থ্রেডেড কাপলিং প্রক্রিয়া ব্যবহার করে যা শক্তিশালী সংযোগ স্থিতিশীলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
3. জারা প্রতিরোধ: স্টেইনলেস স্টিল উপাদানের ব্যবহার SMA সংযোগকারীগুলিকে জারা প্রতিরোধের উচ্চ ক্ষমতা প্রদান করে, যা তাদের বাইরের বা কঠোর পরিবেশের জন্য উপযুক্ত করে তোলে।
অ্যাপ্লিকেশন:
1. মাইক্রোওয়েভ যোগাযোগ ব্যবস্থা: পয়েন্ট-টু-পয়েন্ট এবং স্যাটেলাইট যোগাযোগ সিস্টেমে, SMA সংযোগকারীগুলি উচ্চ-পারফরম্যান্স সংকেত প্রেরণের জন্য ব্যবহৃত হয়।
2. পরীক্ষার সরঞ্জাম: SMA সংযোগকারীগুলি সাধারণত RF পরীক্ষার সরঞ্জামগুলিতে যেমন নেটওয়ার্ক বিশ্লেষক এবং স্পেকট্রাম বিশ্লেষকগুলিতে পাওয়া যায় কারণ তারা অতিরিক্ত সন্নিবেশ ক্ষতি ছাড়াই উচ্চ-ফ্রিকোয়েন্সি সংকেত পরিচালনা করতে পারে।
3. রাডার এবং নেভিগেশন সিস্টেম: রাডার সিস্টেম এবং GPS নেভিগেশন অ্যাপ্লিকেশনগুলিতে, SMA সংযোগকারীগুলি অ্যান্টেনা এবং অন্যান্য উচ্চ-ফ্রিকোয়েন্সি উপাদান সংযোগ করতে ব্যবহার করা যেতে পারে।
পণ্য ক্যাটালগ:
| RF অ্যাডাপ্টার |
| SMA/SSMA RF সংযোগকারী |
| SMP/SSMP RF সংযোগকারী |
| TNC RF সংযোগকারী |
| N টাইপ RF সংযোগকারী |
| MCX/MMCX RF সংযোগকারী |
| BNC RF সংযোগকারী মিলিমিটার ওয়েভ সংযোগকারী (2.4 মিমি, 2.92 মিমি) |
| RF কেবল অ্যাসেম্বলি |
| ওয়েভগাইড টু কোaxial অ্যাডাপ্টার |
| গ্লাস-টু-মেটাল হারমেটিক সিল |
| J30J সিরিজ সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
নোট:
আমাদের 10,000 এর বেশি প্রকারের SMA সংযোগকারী অ্যাডাপ্টারআছে, আপনি যে সংযোগকারীটি ব্যবহার করছেন তা যদি খুঁজে না পাওয়া যায়, তাহলে আপনার বিবরণ সহ আমাদের সাথে যোগাযোগ করুন।
