ব্রাস এসএমএ মহিলা ফ্ল্যাঞ্জ মাউন্ট আরএফ সংযোগকারী CXN3506/MF108A তারের জন্য
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | এসএমএ আরএফ সংযোজক | প্রলেপ: | সোনা |
|---|---|---|---|
| ভিএসডব্লিউআর: | ≤1.3 | মাউন্ট টাইপ: | ফ্ল্যাঞ্জ মাউন্ট |
| কার্যকরী ভোল্টেজ: | সমুদ্রপৃষ্ঠে 335V r.m.s | ফ্রিকোয়েন্সি রেঞ্জ: | DC থেকে 18GHz |
| শরীর: | ব্রাস | লিঙ্গ: | জ্যাক/মহিলা |
| বিশেষভাবে তুলে ধরা: | ব্রাস এসএমএ আরএফ সংযোগকারী,মহিলা এসএমএ আরএফ সংযোগকারী,ফ্ল্যাঞ্জ মাউন্ট এসএমএ আরএফ সংযোগকারী |
||

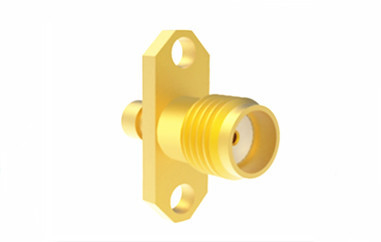

ব্রাস এসএমএ মহিলা ফ্ল্যাঞ্জ মাউন্ট আরএফ সংযোগকারী CXN3506/MF108A তারের জন্য
এসএমএ আরএফ কোঅক্সিয়াল সংযোগকারী হল একটি কমপ্যাক্ট, উচ্চ-ফ্রিকোয়েন্সি কোঅক্সিয়াল সংযোগকারী যা মিল-সি -৩৯০১২ এর সাথে সম্মতিতে ডিজাইন করা হয়েছে। এটি এর ক্ষুদ্র আকার, বিস্তৃত ব্যান্ডউইথ সহ বেশ কয়েকটি সুবিধা নিয়ে গর্ব করে।ব্যতিক্রমী যান্ত্রিক এবং বৈদ্যুতিক কর্মক্ষমতা, এবং উচ্চ নির্ভরযোগ্যতা। এইভাবে এটি সর্বাধিক ব্যবহৃত আরএফ কোঅক্সিয়াল সংযোগকারী হয়ে উঠেছে। এটি মাইক্রোওয়েভ যোগাযোগ এবং মাইক্রোওয়েভ পরিমাপ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,অন্যান্য ক্ষেত্রের মধ্যেআমাদের কোম্পানির তৈরি উচ্চ-কার্যকারিতা সংযোগকারী সিরিজটি ২০ গিগাহার্টজ পর্যন্ত ফ্রিকোয়েন্সিতে কাজ করতে সক্ষম।
এসএএমএ আরএফ সংযোগকারীগুলির স্পেসিফিকেশনঃ
দ্রষ্টব্যঃমডেলের নির্দিষ্ট তথ্য পণ্যের স্পেসিফিকেশন শীটের তথ্যের উপর ভিত্তি করে।
| ইন্টারফেস অনুযায়ী | IEC60169-15 |
| প্রতিরোধ | 50Ω |
| ফ্রিকোয়েন্সি রেঞ্জ | DC থেকে 18GHz |
| সন্নিবেশ হ্রাস | ≤0.30dB |
| ভিএসডব্লিউআর | ≤1.2 ((DC-6GHz) |
| আইসোলেশন প্রতিরোধের | ≥5000MΩ |
| যোগাযোগ কেন্দ্র প্রতিরোধ | ≤3mΩ |
| বাহ্যিক যোগাযোগ প্রতিরোধের | ≤2mΩ |
| সমকামিতার চক্র | ≥৫০০ |
| তাপমাত্রা পরিসীমা | -৬৫-+১৬৫°সি |

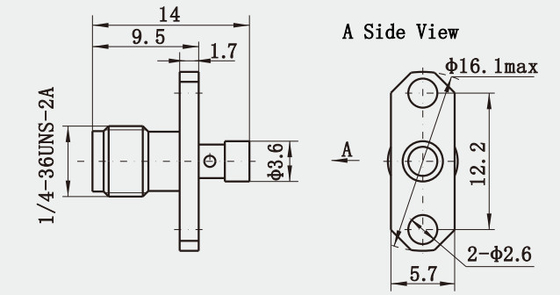

রূপরেখাব্রাস এসএমএ মহিলা ফ্ল্যাঞ্জ মাউন্ট আরএফ সংযোগকারী CXN3506/MF108A তারের জন্য:
উপাদান ও যান্ত্রিক বৈশিষ্ট্যঃ
| উপাদান ও যান্ত্রিক বৈশিষ্ট্য | ||
| সেন্টার কন্ডাক্টর | পুরুষ | ব্রাস স্বর্ণায়িত |
| মহিলা | Sn-P ব্রোঞ্জ স্বর্ণায়িত | |
| ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ নিকেল লেপযুক্ত | |
| শেল এবং অন্যান্য ধাতব অংশ | ব্রোঞ্জ নিকেল লেপযুক্ত | |
| স্টেইনলেস প্যাসিভেশন | ||
| স্লিপিং স্লিপ | ব্রোঞ্জ নিকেল লেপযুক্ত | |
| সংযোগের টর্চ টার্চ | 0.79-1.13N.m | |
| স্থায়িত্ব | ৫০০ চক্র | |
| সিলিং রিং | সিলিকন রাবার | |
| আইসোলেটর | পিটিএফই | |
মূল বৈশিষ্ট্য:
1. ছোট আকারঃ নাম অনুসারে, 'সাবমিনিএচার' ইঙ্গিত দেয় যে এসএমএ সংযোগকারী অন্যান্য অনেক ধরণের কোঅক্সিয়াল সংযোগকারীদের চেয়ে ছোট,এটিকে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে স্থানটি প্রিমিয়াম হয়.
2. উচ্চ-ফ্রিকোয়েন্সি ক্ষমতাঃ এসএমএ সংযোগকারীটি উচ্চ ফ্রিকোয়েন্সিগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, সাধারণত 18 গিগাহার্টজ পর্যন্ত, যদিও কিছু সংস্করণ 26.5 গিগাহার্টজ পর্যন্ত যেতে পারে,এটি মাইক্রোওয়েভ অ্যাপ্লিকেশনের জন্য উপযুক্ত.
3ব্রড ব্যান্ডউইথঃ উচ্চ-ফ্রিকোয়েন্সির ক্ষমতা সহ, এসএমএ সংযোগকারীগুলি কার্যকারিতায় উল্লেখযোগ্য অবনতি ছাড়াই বিস্তৃত ফ্রিকোয়েন্সিতে সংকেত প্রেরণ করতে পারে।
অ্যাপ্লিকেশনঃ
1. বিস্তৃত অ্যাপ্লিকেশন পরিসীমাঃ এর আকার, ব্যান্ডউইথ এবং নির্ভরযোগ্যতার কারণে, এসএমএ সংযোগকারী টেলিযোগাযোগ, পরীক্ষার সরঞ্জাম, সামরিক সিস্টেম,এবং বৈজ্ঞানিক যন্ত্রপাতি.
2মানসম্মত ইন্টারফেসঃ মিল-সি-৩৯০১২ মান অনুসরণ করে,এসএমএ সংযোগকারীগুলির একটি সামঞ্জস্যপূর্ণ ইন্টারফেস রয়েছে যা একই স্পেসিফিকেশন মেনে চলা অন্যান্য উপাদান এবং ডিভাইসের সাথে সামঞ্জস্যতা নিশ্চিত করে.
3. বৈচিত্র এবং অভিযোজনঃ বিভিন্ন সমাপ্তি বিকল্প (যেমন এসএমএ-জে), ডান কোণ অ্যাডাপ্টার এবং নিম্ন প্রোফাইল মডেল সহ এসএমএ সংযোগকারীগুলির বিভিন্ন বৈচিত্র রয়েছে,বিভিন্ন নকশা প্রয়োজনের জন্য নমনীয়তা প্রদান.
প্রোডাক্ট ক্যাটালগঃ
| আরএফ অ্যাডাপ্টার |
| এসএমএ/এসএসএমএ আরএফ সংযোগকারী |
| এসএমপি/এসএসএমপি আরএফ সংযোগকারী |
| টিএনসি আরএফ সংযোগকারী |
| এন টাইপ আরএফ সংযোগকারী |
| এমসিএক্স/এমএমসিএক্স আরএফ সংযোগকারী |
| বিএনসি আরএফ সংযোগকারীমিলিমিটার ওয়েভ সংযোগকারী ((2.4mm, 2.92mm) |
| আরএফ ক্যাবল সমাবেশ |
| কোএক্সিয়াল অ্যাডাপ্টারের জন্য ওয়েভগাইড |
| গ্লাস-মেটাল হার্মেটিক সিল |
| J30J সিরিজের সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জয়েন্ট |
সংশ্লিষ্ট পণ্য:
1) হার্মেটিকভাবে সিল করা মহিলা এসএমএ আরএফ সংযোগকারী
| মডেল নং। | নোট |
| এসএএমএ ((এম) -কেএফডি | হার্মেটিক |
2) মহিলা Bulkheaf ডান কোণ Solder মাউন্ট SMA সংযোগকারী
| মডেল নং। | এল | নোট |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
দ্রষ্টব্যঃ
আমাদের ১০,০০০ এরও বেশি ধরনেরএসএমএ সংযোগকারী, যদি আপনি যে সংযোগকারীটি ব্যবহার করছেন তা পাওয়া না যায়, দয়া করে আপনার তথ্য দিয়ে আমাদের সাথে যোগাযোগ করুন।
