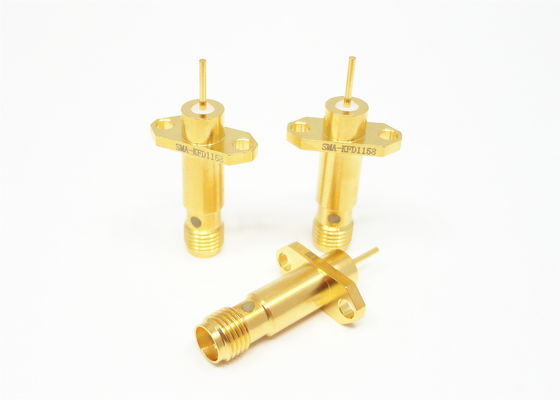

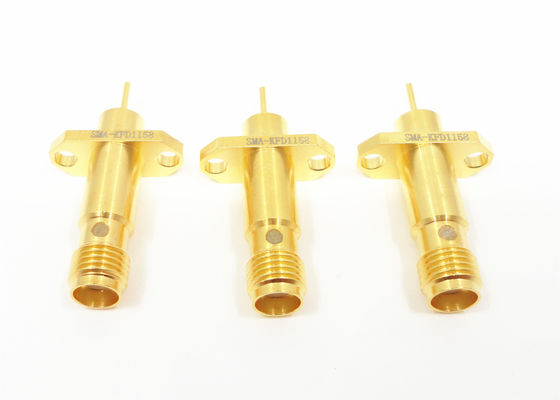

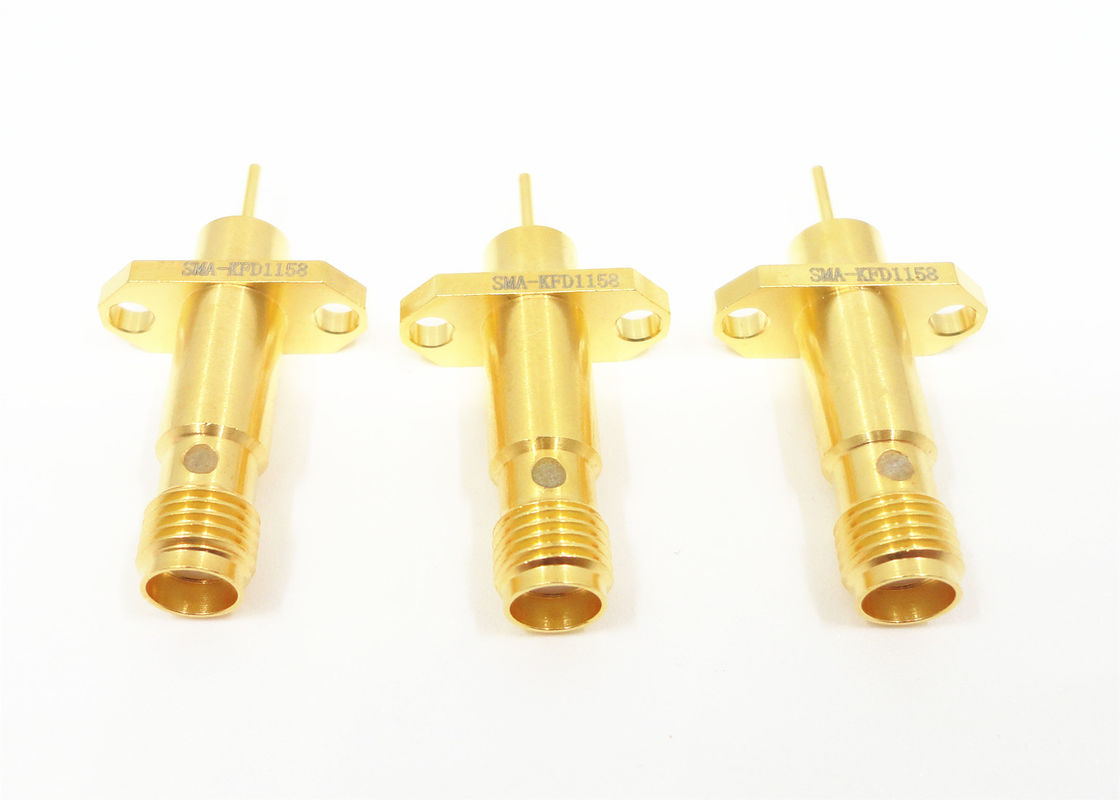

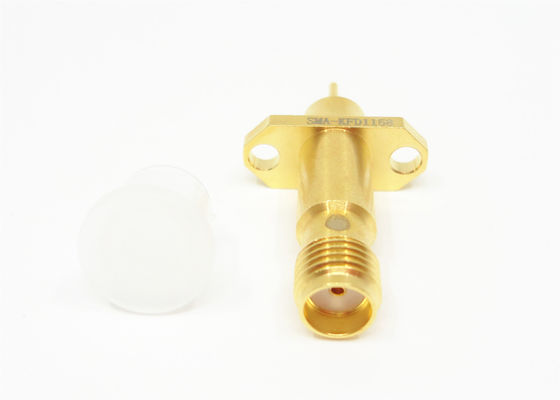

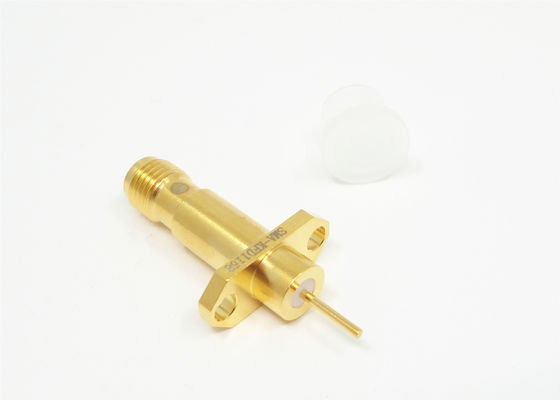

SMA মহিলা ২ ছিদ্র ফ্ল্যাঞ্জ মাউন্ট লং মাইক্রোস্ট্রিপ পিন সংযোগকারী সহ
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| ধাতুপট্টাবৃত: | সোনার ধাতুপট্টাবৃত | প্রতিবন্ধকতা: | 50Ω |
|---|---|---|---|
| ফ্রিকোয়েন্সি: | DC~18GHz | আজীবন: | 500 চক্র |
| শরীর: | পিতল | রেটেড ভোল্টেজ: | 335VRMS |
| DWV: | 1000Vrms | অন্তরক: | পিটিএফই |
| বিশেষভাবে তুলে ধরা: | 2 হোল এসএমএ আরএফ সংযোগকারী,ফ্ল্যাঞ্জ মাউন্ট এসএমএ আরএফ সংযোগকারী,ফ্ল্যাঞ্জ মাউন্ট মাইক্রোস্ট্রিপ পিন সংযোগকারী |
||
কাস্টমাইজড সাইজের SMA ফিমেল ২-ছিদ্র ফ্ল্যাঞ্জ মাউন্ট লং মাইক্রোস্ট্রিপ পিন সংযোগকারী সহ
নীচের স্পেসিফিকেশনগুলি সমস্ত SMA সংযোগকারীর জন্য সাধারণ স্পেসিফিকেশন। প্রতিটি সংযোগকারীর জন্য VSWR, সন্নিবেশ ক্ষতি এবং RF লিকাজের নির্দিষ্ট স্পেসিফিকেশন আমাদের কারখানা থেকে অনুরোধের ভিত্তিতে পাওয়া যায়।
SMA সংযোগকারীছোট, উচ্চ ফ্রিকোয়েন্সি RF কোaxial সংযোগকারী যা MIL-C-39012 অনুযায়ী তৈরি করা হয়েছে। এটির ছোট আকার, বিস্তৃত ফ্রিকোয়েন্সি ব্যান্ড, শ্রেষ্ঠ যান্ত্রিক এবং বৈদ্যুতিক কর্মক্ষমতা, উচ্চ নির্ভরযোগ্যতা ইত্যাদি সুবিধা রয়েছে। এটি সবচেয়ে বহুল ব্যবহৃত RF কোaxial সংযোগকারী। মাইক্রোওয়েভ যোগাযোগ এবং মাইক্রোওয়েভ পরিমাপ সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। আমাদের কোম্পানি দ্বারা তৈরি এই সিরিজের উচ্চ পারফরম্যান্স সংযোগকারী 20 Ghz পর্যন্ত ফ্রিকোয়েন্সি তে পৌঁছাতে পারে।
মূল বৈশিষ্ট্য:
- কঠিন পরিবেশের জন্য উচ্চ-শক্তির ডিজাইন
- থ্রেডেড কাপলিং প্রক্রিয়া রুক্ষ ডিজাইনের জন্য নির্ভরযোগ্যতা প্রদান করে
- উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য আদর্শ
- আউটলাইন অঙ্কন:
SMA Rf সংযোগকারীর স্পেসিফিকেশন:
| বৈদ্যুতিক এবং উপাদান বৈশিষ্ট্য | ||
| প্রতিবন্ধকতা | 50Ω | |
| ফ্রিকোয়েন্সি রেঞ্জ | DC~18GHz | |
| রেটেড ভোল্টেজ | 335VRMS (সর্বোচ্চ সমুদ্র স্তর) | |
| ডাইইলেক্ট্রিক ভোল্টেজ-প্রতিরোধ | 1000VRMS (সর্বোচ্চ সমুদ্র স্তর) | |
| VSWR | ≤1.3 | |
| ইনসুলেশন প্রতিরোধ | ≥5000MΩ | |
| কেন্দ্রীয় পরিবাহী | পুরুষ | পিতল সোনালী প্রলেপযুক্ত |
| মহিলা | বেরিলিয়াম ব্রোঞ্জ সোনালী প্রলেপযুক্ত | |
| শেল এবং অন্যান্য ধাতব অংশ | পিতল সোনালী প্রলেপযুক্ত | |
| স্টেইনলেস স্টীল প্যাসিভেটেড | ||
| কেবল আবরণ | পিতল নিকেল প্রলেপযুক্ত | |
| ইনসুলেটর | PTFE | |
| সিল রিং | সিলিকন রাবার | |
| সংযোজন টর্ক | 0.79 -1.13 N.m | |
অ্যাপ্লিকেশন:
- বেসামরিক ও সামরিক বিমান চালনা
- মাইক্রোওয়েভ সিস্টেম টেলিযোগাযোগ
- সামরিক সরঞ্জাম, মহাকাশ
- 5G সমাধান
- পরিমাপ সিস্টেম
- মোবাইল টেলিফোন ওয়াইফাই অ্যান্টেনা সিস্টেম
পণ্য ক্যাটালগ:
1. RF সংযোগকারী, অ্যাডাপ্টার (DC থেকে 110GHz)
2. RF এবং ওয়েভ-গাইড কেবল অ্যাসেম্বলি
3. ওয়েভ-গাইড থেকে কোএক্স অ্যাডাপ্টার
4. ইন্টিগ্রেটেড (RF এবং DC) সংযোগকারী
5. মাইক্রো আয়তক্ষেত্রাকার সংযোগকারী (J30J, মাইক্রো ডি-সাব)
6. গ্লাস-টু-মেটাল হারমেটিক সিল, হেডার, ফিডট্রু (RF এবং DC)
7. মাইক্রোওয়েভ রোটারি জয়েন্ট
8. RF লোড, টার্মিনেশন (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. ODM পণ্য
সম্পর্কিত পণ্য
1.
| মডেল নম্বর | L | L1 | L2 | L3 | L4 | L5 | D | নোট |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | পিসিবি-এর জন্য SMA মহিলা আরএফ সংযোগকারী |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| মডেল নম্বর | L | D | D1 | বর্ণনা |
| SMA-KHD9 | 2 | 1.3 | 1.4 | পিসিবি-এর জন্য SMA মহিলা আরএফ সংযোগকারী |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| মডেল নম্বর | L | L1 | L2 | L3 | L4 | L5 | L6 | D | বর্ণনা |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
পিসিবি-এর জন্য SMA মহিলা আরএফ সংযোগকারী |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
নোট:
আমাদের 10,000 এর বেশি প্রকারের SMA সংযোগকারীআছে, আপনি যে সংযোগকারীটি ব্যবহার করছেন তা যদি খুঁজে না পাওয়া যায়, তাহলে আপনার বিস্তারিত তথ্য সহ আমাদের সাথে যোগাযোগ করুন।
