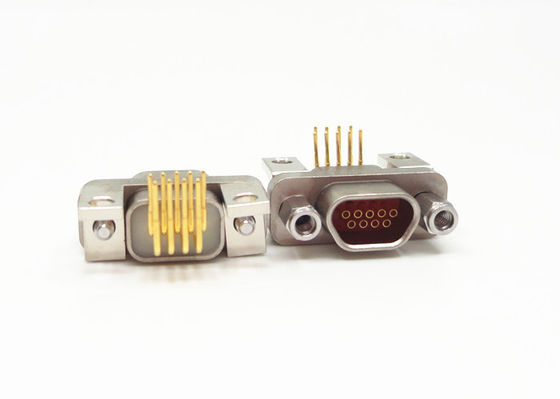

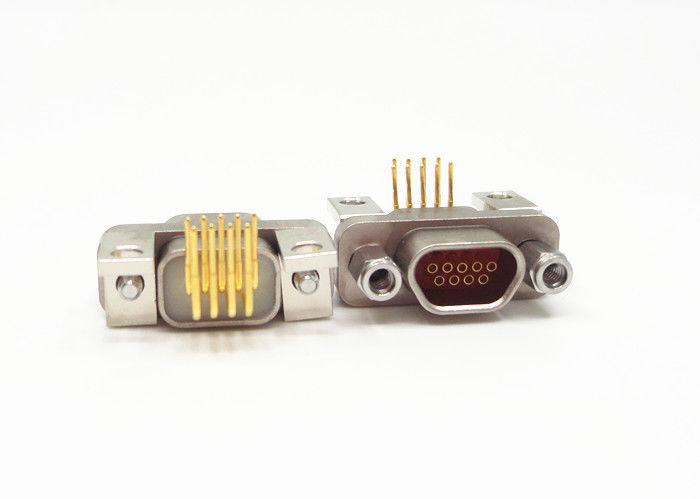

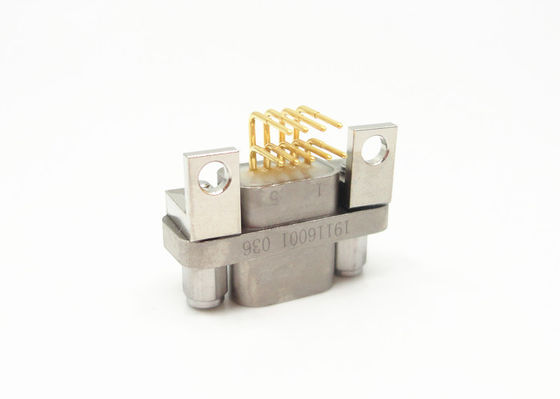

অ্যালুমিনিয়াম এলোয় জে 30 জ সিরিজ সংযোগকারী ডান কোণ 9 পিন সংযোজক 0.1 - 0.15 মিমি ² বিভাগ অঞ্চল

অ্যাপ্লিকেশন:

- এভায়োনিক্স, রাডার
- মিসাইল এবং গাইডেন্স সিস্টেম
- বোর্ডে সরঞ্জাম
- টেলিযোগাযোগ সিস্টেম
- নেভিগেশন সিস্টেম
- গবেষণা কেন্দ্র
- মেডিকেল অ্যাপ্লিকেশন
- তারের বোর্ড
- কেবলের থেকে সারফেস মাউন্ট (এসএমটি) বোর্ড

বৈশিষ্ট্য:

- 0.635 মিমি, 1.27 মিমি, 1.91 মিমি যোগাযোগের ব্যবধান
- 1, 2, 3, 4-কাঁচা বিকল্পগুলি,

- টুইস্ট পিন, উচ্চ যোগাযোগের ঘনত্ব

- 9-100 যোগাযোগ
- মিল-ডিটিএল -83513 যোগ্যতা
- সোজা, ডান-কোণ মডেল পছন্দ
- স্থান এবং ওজন সাশ্রয়।
- শক এবং কম্পনের জন্য দুর্দান্ত প্রতিরোধের।
- কম যোগাযোগের প্রতিরোধের, উচ্চ বর্তমান ক্ষমতা, উচ্চ ডাইলেট্রিক শক্তি।
- কাস্টম নকশা সংযোজক এবং তারের সমাবেশ।

- সমাপ্তির শৈলীটি ক্রিম্পের পরিচিতি এবং পুনর্নবীকরণটি (সারি-লাইন) 1.27 × 2.54।

প্রকার:

- J30J সিরিজ
- জে 30 জেএম (হারমেটিক) সিরিজ
- জে 30 (প্লাস্টিক) সিরিজ
- জে 50 জ সিরিজ
- জে 55 এ সিরিজ
- জে 55 এএম (হারমেটিক) সিরিজ
- J56J সিরিজ

This series product is equivalent to the American MDM series products, etc, the shell is aluminum alloy, contact space is 1.27mm, apply to the wire core section area is 0.1-0.15mm squared. এই সিরিজের পণ্যটি আমেরিকান এমডিএম সিরিজের পণ্যগুলির সমতুল্য, ইত্যাদি, শেলটি অ্যালুমিনিয়াম খাদ, যোগাযোগের স্থান 1.27 মিমি, তারের কোর অংশের ক্ষেত্রে প্রয়োগ করা হয় 0.1-0.15 মিমি স্কোয়ারযুক্ত। This product performance comply with GJB2446A( general specification for micro-miniature polarized shell rectangular electrical connectors),it is equivalent MIL-DTL-83513, it is divided to common(shell) and improved(shell) . এই পণ্যটির কার্যকারিতা GJB2446A (মাইক্রো-মাইনিচার মিনি মেরু মেরুকৃত শেল আয়তক্ষেত্রাকার বৈদ্যুতিন সংযোগকারীগুলির জন্য সাধারণ স্পেসিফিকেশন) মেনে চলে, এটি সমান মিল-ডিটিএল -83513, এটি সাধারণ (শেল) এবং উন্নত (শেল) এ বিভক্ত। With the small install space, light weight , reliable connect, excellent electromagnetic scree, good earthquake resistance, etc. It is widely used in small space required electronic equipment and apparatus. ছোট ইনস্টল স্পেস, হালকা ওজন, নির্ভরযোগ্য সংযোগ, দুর্দান্ত বৈদ্যুতিন চৌম্বকীয় স্ক্রি, ভাল ভূমিকম্পের প্রতিরোধ ইত্যাদি ইত্যাদির সাথে এটি ছোট স্থানের প্রয়োজনীয় বৈদ্যুতিন সরঞ্জাম এবং যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

যোগাযোগের ব্যবস্থা

(পিন sertোকানোর মুখের চেহারা)

বিঃদ্রঃ:

সাধারণ সংযোগকারীগুলিতে 6 টি সাবফ্যামিলি অন্তর্ভুক্ত থাকে: যোগাযোগ সংযোগকারী, সোল্ডার যোগাযোগের সংযোগকারী, লাইন যোগাযোগ
পিসিবি এন এর জন্য, পিসিবি এনজে-এর জন্য লাইন যোগাযোগ, পিসিবি ডাব্লুয়ের জন্য ডান কোণ যোগাযোগ, পিসিবি ডাব্লুজেয়ের জন্য ডান কোণ যোগাযোগ angle

স্পেসিফিকেশন:
