হার্মেটিক সিল 9 পিন যোগাযোগ মাইক্রো-ডি J30JM সিরিজ সংযোগকারী
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| আউট শেল: | অ্যালুমিনিয়াম খাদ | বিভাগ এলাকা: | 0.1-0.15 মিমি² |
|---|---|---|---|
| স্ট্যান্ডার্ড: | মিল-ডিটিএল -83513 | বর্তমান রেটিং: | 3A |
| যোগাযোগের ধরণ: | মাইক্রো টুইস্ট পিন, সোনার প্রলেপ | পণ্যের নাম: | J30JM, Mirco-D, D-sub, MDM |
| টাইপ: | আধার | তার: | রঙিন কোড |
| যোগাযোগ: | 9 পিন | পালটিং: | স্বর্ণ কলাই |
| বিশেষভাবে তুলে ধরা: | আয়তক্ষেত্রাকার J30j সংযোগকারী,মাইক্রো ডি সংযোগকারী |
||

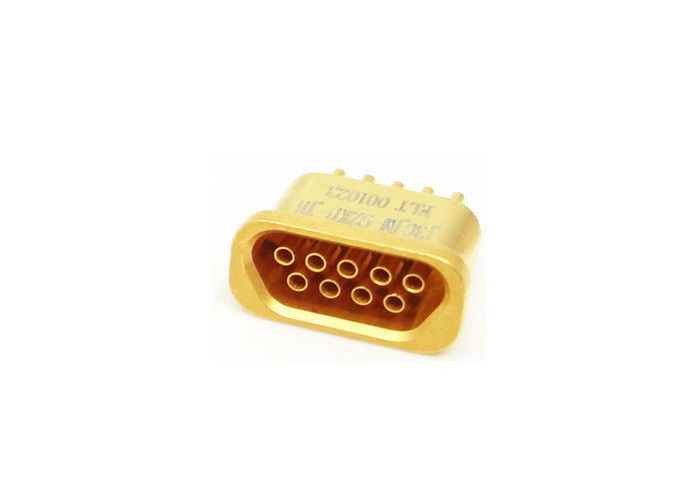

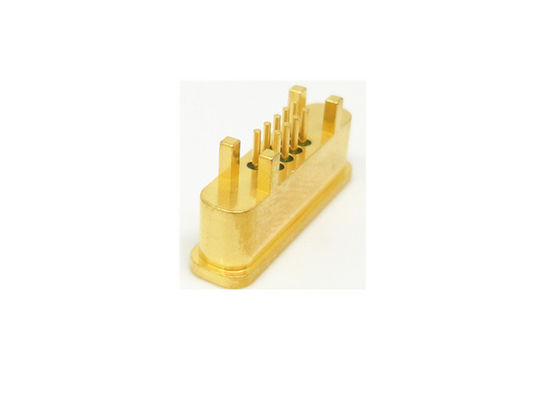

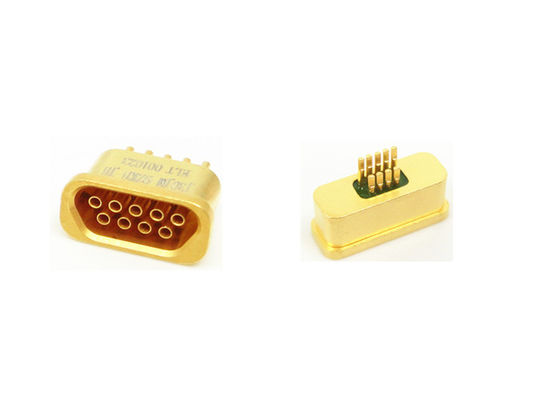

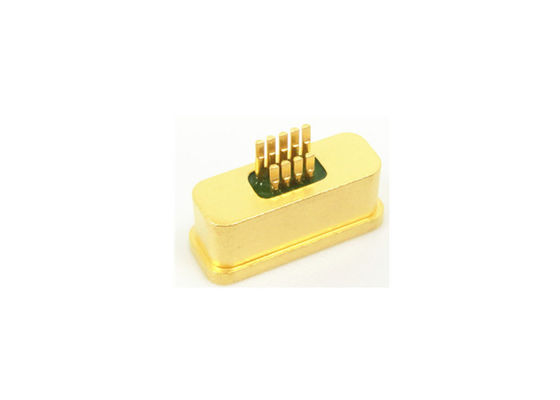

হারমেটিক সীল ৯ পিন কন্টাক্ট মাইক্রো-ডি আয়তক্ষেত্রাকার J30JM সিরিজ কানেক্টর, স্বর্ণ ধাতুপট্টাবৃত
J30JM মাইক্রো আয়তক্ষেত্রাকার মহিলা সংযোগকারীগুলি হল কাঁচের মধ্যে ডাইইলেকট্রিক এবং ১.২৭ মিমি যোগাযোগের ব্যবধান সহ হারমেটিক সকেট। শেষ টার্মিনেশন শৈলীর জন্য, এগুলি Φ0.1-0.15mm2 ক্রস-সেকশনাল ক্ষেত্রফলের তারের জন্য প্রযোজ্য হতে পারে, অথবা সরাসরি PCB-তে সোল্ডার করা যেতে পারে। এই সংযোগকারীগুলি একচেটিয়াভাবে সেই শর্তগুলির জন্য ডিজাইন করা হয়েছে যেখানে হারমেটিক সিলিং প্রয়োজন। এগুলির ছোট আকার, হালকা ওজন, নির্ভরযোগ্য সংযোগ, চমৎকার ইলেক্ট্রোম্যাগনেটিক শিল্ডিং কার্যকারিতা, কম্পন এবং শক প্রতিরোধের মতো বৈশিষ্ট্য রয়েছে।
যোগাযোগ ব্যবস্থা(পিন সন্নিবেশের সামনের দৃশ্য) |
নোট:
১, সাধারণ সংযোগকারীগুলির মধ্যে ৬টি উপশ্রেণী রয়েছে: ক্র্যাম্প কন্টাক্ট সংযোগকারী, সোল্ডার কন্টাক্ট সংযোগকারী, ইন-লাইন কন্টাক্ট
PCB N-এর জন্য, PCB N-J-এর জন্য ইন-লাইন কন্টাক্ট, PCB W-এর জন্য রাইট অ্যাঙ্গেল কন্টাক্ট, PCB W-J-এর জন্য রাইট অ্যাঙ্গেল কন্টাক্ট।
২, J30J-9TJL, "TJ" মানে "প্লাগ"
স্পেসিফিকেশন:
রেটেড ভোল্টেজ: 100V
বর্তমান রেটিং: 3A
হারমেটিসিটি: ≤1.01 X 10E-09 Pa·m³/s
যোগাযোগ প্রতিরোধ: ≤10MΩ
ইনসুলেশন প্রতিরোধ: ≥ 1000 MΩ
ডাইইলেকট্রিক সহ্য করার ভোল্টেজ: 300V
স্থায়িত্ব: 500 চক্র
পরিবেশগত তাপমাত্রা: -55℃ ~ + 125℃
আপেক্ষিক আর্দ্রতা: +40℃ থেকে 95% পর্যন্ত
কম্পন: 10Hz~ 2000Hz 196m/S²
মোট ত্বরণ RMS: 23.1G
প্রভাব: 735m/S²
| বাইরের মাত্রাড্রয়িং |
| মডেল নং. | L | L1 | সংযোজন প্লাগ | নোট |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | ১. ZK=সকেট /মহিলা (রিসেপটেকল)
২. TJ=পিন /পুরুষ (প্লাগ)
৩. M=হারমেটিক
৪. যোগাযোগের বিন্যাস শেল আকার:
--9,15,21,25,31,37
৫. JH=বন্ডিং সারফেস
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
অ্যাপ্লিকেশন:
- অ্যাভিওনিক্স, রাডার
- ক্ষেপণাস্ত্র এবং গাইডিং সিস্টেম
- অন-বোর্ড সরঞ্জাম
- টেলিযোগাযোগ ব্যবস্থা
- নেভিগেশন সিস্টেম
- গবেষণা কেন্দ্র
- চিকিৎসা অ্যাপ্লিকেশন
- কেবল থেকে কেবল
- বোর্ড থেকে কেবল
- সারফেস মাউন্ট (SMT) বোর্ড থেকে কেবল
বৈশিষ্ট্য:
-- সিন্টারড গ্লাস দ্বারা হারমেটিকভাবে সিল করা হয়েছে
-- যোগাযোগের ব্যবধান: ১.২৭ মিমি (০.০৫")
-- তারের আকার: 0.1-0.15 mm²
-- ১, ২-সারি বিকল্প
-- ৯-৩৭টি যোগাযোগ
-- স্থান এবং ওজন সাশ্রয়।
-- শক এবং কম্পনের চমৎকার প্রতিরোধ।
-- প্রান্তটি সরাসরি PCB-তে সোল্ডার করা যেতে পারে
প্রকার:
- J30J সিরিজ
- J30JM( হারমেটিক) সিরিজ
- J30(প্লাস্টিক) সিরিজ
- J50J সিরিজ
- J55A সিরিজ
- J55AM( হারমেটিক) সিরিজ
- J56J সিরিজ
নোট:
আমরা ১০০০-এর বেশি ধরনের মাইক্রো-ডি সরবরাহ করতে পারিJ30J সিরিজসংযোগকারী, যদি এটি আপনার অনুরোধের সাথে মেলে না, তাহলে আমাদের সাথে যোগাযোগ করুন।
